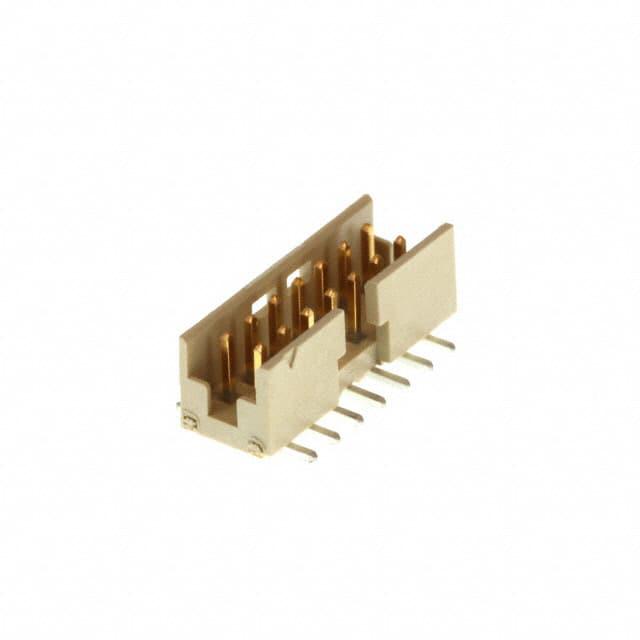

98424-G52-14LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Header,Latch Holder 2 14pin Male Pin 奶油色 贴片安装
供应商型号: N-98424-G52-14LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 98424-G52-14LF

98424-G52-14LF概述

    Minitek® Headers 技术手册概述

    1. 产品简介


    Minitek® Headers 是 Amphenol FCI 生产的一种板对板连接器系列,特别适用于 2.00mm 接触间距的应用。该系列产品主要功能包括实现高可靠性的电性能和机械性能,满足广泛的工业标准和要求。Minitek® Headers 的应用领域广泛,涵盖汽车、通信、数据中心、工业自动化等多个行业。

    2. 技术参数


    - 材料
    - 塑料外壳:高温塑料,黑色,UL94V-0 阻燃等级
    - 插针:磷青铜
    - 电镀:金和锡镀层,下有 1.27μm 镍镀层
    - 机械性能
    - 插针保持力:最小 7N
    - 寿命:100 次插拔循环
    - 电气性能
    - 连续电流承载能力:2A
    - 绝缘电阻:最小 1000MΩ
    - 耐压:650V
    - 环境适应性
    - 工作温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    - 紧凑设计:2.00mm 的间距比传统 2.54mm 连接器节省 38% 的板面空间。
    - 可靠性高:通过 100 次插拔测试验证,具有优异的机械强度和电气性能。
    - 兼容性广:易于集成于 SMT 制造流程,支持 Pin-in-Paste 技术,与多种制造工艺兼容。

    4. 应用案例和使用建议


    - 车载系统:利用其高可靠性,在严苛的车载环境中提供稳定连接。
    - 通讯设备:适用于高速信号传输,确保低接触电阻和高绝缘性能。
    - 工业自动化:耐受高环境温度,适合工业控制和测量设备。
    使用建议:在选择特定型号时需考虑具体的应用环境(如是否需要屏蔽)和使用频率(寿命要求),以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:Minitek® Headers 系列产品与多种工业标准兼容,可与不同供应商的 SMT 成分配合使用。
    - 技术支持:厂商提供详细的工艺处理指南及技术支持文档,便于用户进行快速组装和调试。

    6. 常见问题与解决方案


    - Q: 插针容易脱落吗?
    - A: 不易脱落。设计中考虑到了高强度的插针保持力。
    - Q: 如何提高焊接质量?
    - A: 使用专用的 Pin-in-Paste 技术,并遵循厂家推荐的回流焊曲线(如 TA-842)。

    7. 总结和推荐


    Minitek® Headers 是一款高性能的板对板连接器,凭借其独特的设计理念和严格的质量控制标准,在多个行业中展现出卓越的性能表现。考虑到其高可靠性和广泛的应用范围,强烈推荐使用 Minitek® Headers 来提升系统的整体性能和耐用度。

98424-G52-14LF参数

参数
排数 2
触头端接 -
针脚数 14pin
类型 Header,Latch Holder
颜色 奶油色
触头类型 Male Pin
紧固类型 -
安装方式 贴片安装
零件状态 在售
包装方式 盒装,散装

98424-G52-14LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98424-G52-14LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 98424-G52-14LF 98424-G52-14LF数据手册

98424-G52-14LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.742 ¥ 6.307
450+ $ 0.6283 ¥ 5.3406
900+ $ 0.5916 ¥ 5.0286
1900+ $ 0.561 ¥ 4.7685
2400+ $ 0.5304 ¥ 4.5084
库存: 863
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 946.05
