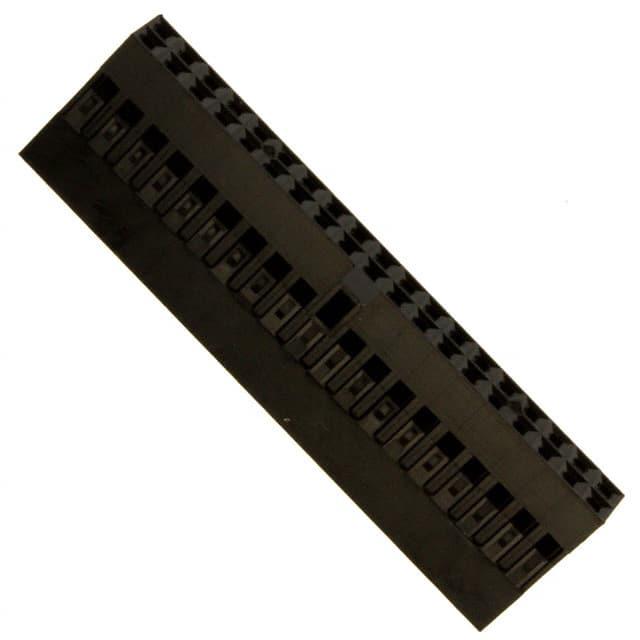

65846-003LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Receptacle 2 38pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: UA-65846-003LF
供应商: 海外现货
标准整包数: 200
AMPHENOL 矩形连接器 - 外壳 65846-003LF

65846-003LF概述


    产品简介


    Crimp-to-Wire Mini-PV™ 接收器和Mini-Latch外壳
    本产品为Crimp-to-Wire Mini-PV™接收器和Mini-Latch外壳,主要应用于电线连接。这些接头设计用于独立导线和直径或边长为0.025英寸的圆形或方形针脚的互联,可安装于0.100、0.125、0.150或0.156英寸中心间距的单行或双行针脚、自由站立或安装于插件上的连接器。本产品提供了接头半部,旨在与单排或双排针脚配合使用,适用于广泛的电气连接需求。

    技术参数


    材料
    - 接触体:黄铜合金UNS C26000或CuNi合金UNS 72500。
    - 弹簧:铍铜合金UNS C17200。
    - 外壳:材料符合产品图纸要求,阻燃等级UL94-V0。
    - 极化插销:材料符合产品图纸要求,阻燃等级UL94-V0。
    表面处理
    - 接触体:表面镀金或锡铅。
    - 弹簧:镀金或锡铅,也可选择无铅锡。
    电气特性
    - 电流容量:根据不同的导线尺寸,额定电流不同,具体见图1和图2。
    - 接触电阻:环境测试后,接触电阻变化不大于2毫欧姆(根据MIL-STD-1344方法3002)。
    - 绝缘电阻:未接合终端在插槽中的绝缘电阻不低于10,000兆欧姆(湿度环境后不低于5,000兆欧姆,测试见MIL-STD-202方法302)。
    - 介电强度:当未接合的连接器进行测试时,不应出现电弧、绝缘击穿或漏电流大于1毫安的情况。
    - 电容:接触器之间的电容不超过0.5皮法拉。
    机械特性
    - 接触保持力:每个单独接触应能承受4磅轴向负载而不会从插槽中脱出。
    - 正常力:测量点见表I。
    - 总插合力:根据表II的插合力厚度值乘以接触数。
    - 单个接触插入力:见表III。
    - 单个接触拔出力:经过5次插入后,拔出力不少于表III所示值。
    - 耐久性:经历1000次插拔循环后,接触电阻变化不大于2毫欧姆。
    - 拉伸强度:通过TA-75测试后,拉伸强度见表IV。
    - 探针损坏:按照MIL-STD-1344方法2006测试后,拔出力仍不小于表III所示值。
    环境条件
    - 热冲击:温度范围从-55°C到+105°C,连续暴露于各温度下并转换时间最长为5分钟,共进行5次循环。
    - 湿度:在40°C ± 2°C、相对湿度90%-95%条件下持续96小时。
    - 高温寿命:在+85°C ± 3°C条件下运行250小时。
    - 冲击:按照MIL-STD-1344方法2004进行。
    - 振动:按MIL-STD-1344方法2005进行。

    产品特点和优势


    Crimp-to-Wire Mini-PV™ 接收器和Mini-Latch外壳具备一系列独特的功能和优势。它们可以适应多种电气连接需求,能够提供稳定可靠的连接。此外,这些接头的高性能和广泛的应用范围使其在市场上具有很强的竞争力。特别适合高可靠性要求的场合,如航空航天、工业控制等领域。

    应用案例和使用建议


    这些接头适用于多种应用场景,如工业控制系统、自动化设备、航空设备等。对于那些需要高度可靠和稳定连接的应用,这些接头是理想的选择。在使用时,应确保正确安装,并定期检查以确保最佳性能。此外,根据应用需求选择合适的弹簧厚度和接触面积也很重要。

    兼容性和支持


    这些接头设计用于与特定型号的Mini-Latch外壳和标准伯格刺插件(Bergstik Headers)兼容。厂商提供了详细的技术支持和维护信息,以确保客户能够充分利用这些产品的潜力。

    常见问题与解决方案


    1. 问题:接触电阻增加。
    解决方案:检查接触区域是否有氧化或污染,清洁后再重新安装。
    2. 问题:无法实现正确的极化。
    解决方案:确认极化插销已正确安装,并且接触点正确对接。
    3. 问题:插拔力过大。
    解决方案:调整弹簧厚度或更换插头。

    总结和推荐


    Crimp-to-Wire Mini-PV™ 接收器和Mini-Latch外壳凭借其出色的电气特性和机械特性,在众多应用场合中表现优异。无论是在高可靠性要求的工业环境还是复杂环境下,这些接头都能提供卓越的性能。强烈推荐在需要高可靠性的场合使用此产品。

65846-003LF参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 38pin
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装
