首页  >  产品百科  >  95278-107-06LF

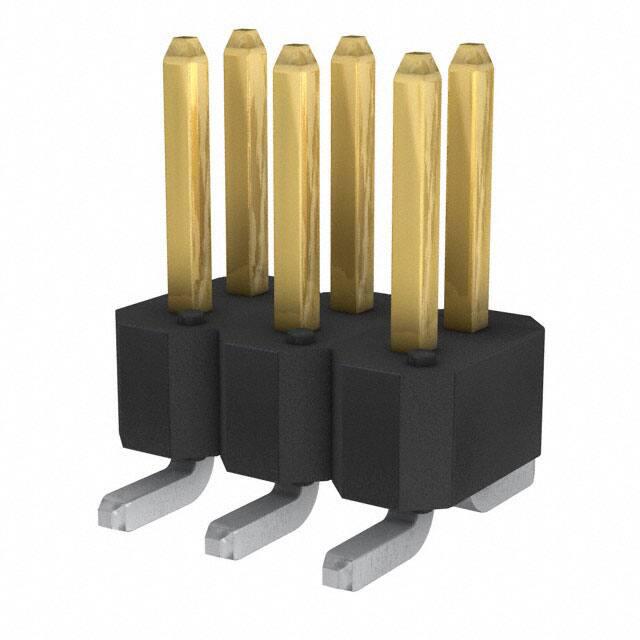

95278-107-06LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2 6pin 推挽式 Male Pin 黑色 贴片安装
供应商型号: Q-95278-107-06LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 外壳 95278-107-06LF

95278-107-06LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款多功能连接器,适用于板对板、板对线缆、板对分离导线以及板对柔性互联等多种应用场景。它提供垂直和直角两种配置,支持单行或双行组合,非常适合用于多种电路设计中。

    技术参数


    - 电气特性:
    - 绝缘电阻:不小于5000兆欧(测试条件:500V直流,测量时间2分钟)
    - 耐压绝缘电压:无电弧放电、绝缘击穿或超过1毫安的漏电流现象(测试条件:1500伏特,持续60秒)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C 到 +130°C
    - 机械特性:
    - 针头承受轴向负载能力:至少2磅(施加速率0.2英寸/分钟)
    - 环境条件:
    - 热冲击:-55°C 到 +105°C(尼龙材料);-65°C 到 +130°C(PCT、PPS 和 LCP 材料)
    - 恒湿:+40°C,相对湿度95%,96小时
    - 高温寿命:105°C(尼龙材料),130°C(PCT、PPS 和 LCP 材料),315小时
    - 焊接性:蒸汽老化4小时
    - 焊接热稳定性:无物理损坏迹象
    - 回流焊接:峰值温度245±5°C,或无铅峰值温度260±5°C,持续10秒
    - 认证与合规:
    - 符合欧洲联盟的《有害物质限制指令》(RoHS)

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的镀层采用双面处理,以增强抗腐蚀能力和耐久性。相比其他连接器,它具备出色的电气性能、更高的温度承受范围和优异的机械强度。这些特性使其特别适合于工业控制、航空航天和汽车电子等领域,展现出卓越的可靠性和长久的使用寿命。

    应用案例和使用建议


    应用案例
    此产品广泛应用于通信设备、医疗仪器、工业自动化控制系统等场景。例如,在工业控制系统中,它可以作为核心部件实现复杂的电路连接,确保系统稳定运行。
    使用建议
    - 确保连接器在安装前的存放环境满足规定的存储条件。
    - 进行回流焊时,请严格按照规定的峰值温度进行操作。
    - 在高温环境下使用时,注意检查是否有明显的物理损伤。

    兼容性和支持


    - 兼容性:可与FCI的Mini PV™终端或其他0.025"针兼容的插槽配对使用。
    - 支持:制造商提供详细的检验条件、设备校准标准及再鉴定测试要求,确保产品符合规范并保持高可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后连接不良 | 确认焊接质量和焊接温度是否符合要求 |
    | 插拔力过大 | 检查接触面是否有污垢或异物阻碍 |
    | 表面损坏 | 重新进行镀层处理或更换新件 |

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高度可靠的连接器,具备优秀的电气和机械性能,且广泛应用于多个领域。无论是工业控制还是高端电子设备,这款产品都能提供出色的支持。我们强烈推荐该产品作为高性能连接解决方案的选择之一。

95278-107-06LF参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 6pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95278-107-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-107-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 95278-107-06LF 95278-107-06LF数据手册

95278-107-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
