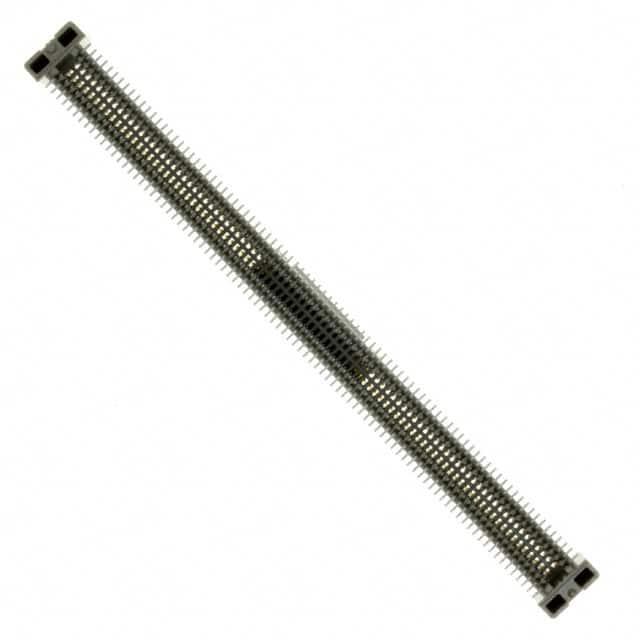

61082-183402LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Outer Shroud Contacts,Receptacle 2 180pin 贴片安装 77.8mm(长度)*6.8mm(高度)
供应商型号: Q-61082-183402LF
供应商: 期货订购
标准整包数: 300
AMPHENOL 矩形连接器 - 外壳 61082-183402LF

61082-183402LF概述


    产品简介


    BergStak® 0.8mm 是一款由Amphenol公司设计的高密度并行板对板连接器系统,专为高速度和高密度应用而设计。这款连接器支持高达12Gb/s的数据传输速率,适用于多种工业及仪器仪表设备,如路由器、服务器、测试和测量系统等。BergStak® 0.8mm 提供多种尺寸和高度选项,满足不同的组装需求。

    技术参数


    | 参数类别 | 具体数值 |

    | 接触间距 | 0.8mm |
    | 位置数量 | 40至200位(以20位为增量) |
    | 叠层高度 | 5mm至20mm(以1mm为增量) |
    | 最大传输速率 | 12Gb/s |
    | 绝缘电阻 | 初始:≥1000MΩ;测试后:≥100MΩ |
    | 额定电流 | 0.8A/位 |
    | 联系电阻 | 初始:≤30mΩ;测试后:≤50mΩ |
    | 电压等级 | 100VAC |
    | 阻抗范围 | 81至108Ω(50ps边沿时间) |
    | 回波损耗 | ≤10dB(至5GHz) |
    | 插入损耗 | ≤1.5dB(至5GHz) |
    | 近端串扰 | ≤4.0%(50ps边沿时间) |
    | 远端串扰 | ≤2.4%(50ps边沿时间) |
    | 环境温度 | -40°C至+125°C |
    | 高温寿命 | 105°C±5°C(1000小时) |
    | 相对湿度 | 90-95% RH(96小时) |
    | 机械寿命 | ≥100次插拔循环 |

    产品特点和优势


    1. 高密度连接:0.8mm接触间距确保最小化的电路板空间占用。
    2. 高速传输:支持高达12Gb/s的数据传输速率,兼容PCIe® Gen 2/3和SAS 3.0标准。
    3. 广泛的应用范围:适用于多种工业及消费电子产品。
    4. 多样的包装选择:提供卷带包装和管式包装选项,便于不同生产线上的装配需求。
    5. 环保材料:采用UL94-V0阻燃材料,并符合RoHS标准。

    应用案例和使用建议


    应用案例
    BergStak® 0.8mm 通常用于电信设备如IP电话、路由器和服务器,以及医疗诊断系统、测试和测量设备。这些应用场合需要稳定可靠的信号传输和紧凑的设计。
    使用建议
    - 在装配过程中,确保正确的插头和插座匹配,避免误接。
    - 使用前检查各部件的完整性和清洁度,防止因污染导致信号传输不稳定。
    - 定期进行性能测试和维护,特别是对于长期在高温环境下运行的产品。

    兼容性和支持


    BergStak® 0.8mm 支持多种电气特性和物理尺寸,兼容不同的电路板布局和设备要求。Amphenol公司提供详细的文档和技术支持,帮助用户轻松安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确认正确对齐并均匀施加压力 |
    | 信号传输质量差 | 检查接触部位是否有污垢 |
    | 无法插入连接器 | 检查接口尺寸是否匹配 |
    | 长时间使用后性能下降 | 定期进行清洁和维护 |

    总结和推荐


    BergStak® 0.8mm Mezzanine Connector以其高密度、高速传输和多功能的特性,在各类高密度并行板对板连接应用中表现出色。无论是在电信设备还是工业仪器仪表中,该产品都展示了其卓越的可靠性和广泛的适用性。强烈推荐使用BergStak® 0.8mm Mezzanine Connector来应对现代电子设备中复杂的连接需求。

61082-183402LF参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 180pin
类型 Outer Shroud Contacts,Receptacle
颜色 -
长*宽*高 77.8mm(长度)*6.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

61082-183402LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

61082-183402LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 61082-183402LF 61082-183402LF数据手册

61082-183402LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
