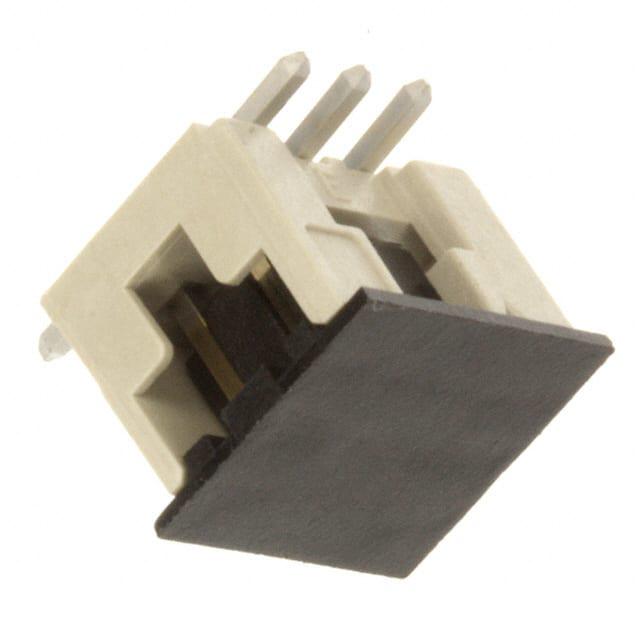

98424-G52-06ALF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.0mm间距6p双排排针 板对板, 线对板连接器, Minitek系列, 直角, 表面
供应商型号: UA-98424-G52-06ALF
供应商: 海外现货
标准整包数: 750

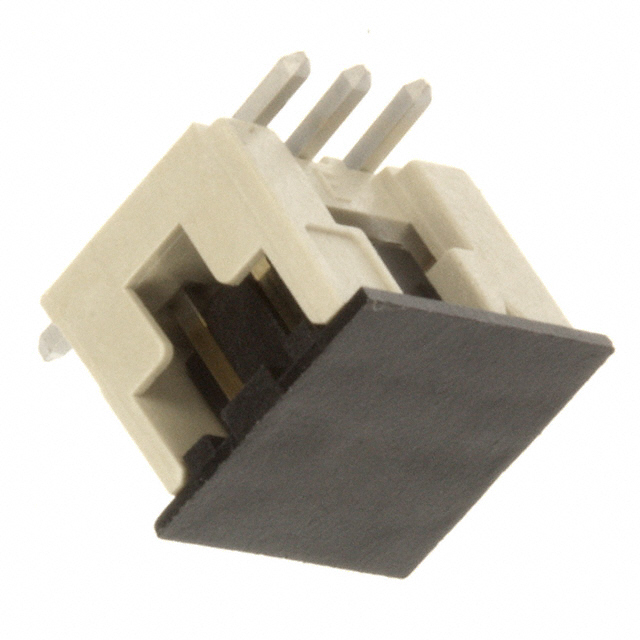

AMPHENOL 矩形连接器 - 外壳 98424-G52-06ALF

98424-G52-06ALF概述

    # Minitek® Headers 技术手册概述

    产品简介


    Minitek® Headers 是Amphenol FCI品牌下的板对板及线缆到板连接器系列,具有2.00mm的间距。此系列产品包括PCB卡连接器、屏蔽式和非屏蔽式接头以及IDC/CTW插槽,广泛应用于汽车、通信、服务器、工业自动化、医疗等多个领域。新产品系列增加了五种新型号,专为焊接过程设计。

    技术参数


    材料
    - 外壳:高温热塑性材料
    - 颜色:黑色
    - 燃烧等级:UL94V-0
    - 引脚:磷青铜
    - 镀层:金(1.27微米镍下层)
    机械性能
    - 引脚保持力:≥7N
    - 连接器高度:≤3.5mm
    电气性能
    - 连续电流承载能力:1A
    - 绝缘电阻:≥1000MΩ
    - 介电耐压:650V
    环境条件
    - 工作温度范围:-55°C至+125°C
    其他
    - 与自动焊接工艺兼容(IR回流焊)
    - 符合RoHS标准

    产品特点和优势


    Minitek® Headers的主要特点是具有较小的引脚间距(2.00mm),相比传统的2.54mm连接器可以节省高达38%的电路板空间。引脚采用方形拉丝设计,提供四个光滑接触面。此外,这种设计还确保了出色的振动防护能力、高焊接可靠性和耐用性,能够承受高达85°C的工作温度。新型号针对Pin-in-Paste(THT)焊接工艺进行了优化,具备卓越的电气特性和环境适应性,适用于严苛的应用场景。

    应用案例和使用建议


    Minitek® Headers特别适合于需要高可靠性、紧凑布局的工业控制和通信系统。例如,在汽车行业,它们被用于传感器和ECU之间的信号传输;在通信基础设施中,则用于路由器和交换机内部的互连。为了充分利用这些产品的优势,建议用户严格按照制造商提供的回流焊曲线进行组装,并注意优化PCB的设计以确保最佳焊接效果。对于复杂系统,结合多种类型的连接器可能更加高效,如将水平和垂直安装相结合。

    兼容性和支持


    Minitek® Headers兼容多种电路板制造工艺,特别是那些采用表面贴装技术(SMT)和通孔技术(THT)的流程。厂商提供了丰富的包装选项(如管装和卷带封装),便于自动化生产和库存管理。Amphenol FCI还提供了详尽的技术文档和支持服务,包括详细的安装指南和维护手册,帮助客户顺利集成到现有项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中引脚弯曲 | 使用正确的工具和适当的压力缓慢插入 |
    | 高温回流焊后性能下降 | 检查焊接温度曲线是否符合要求,并重新检查焊接质量 |
    | 接触不良 | 确保焊接清洁且无污染,必要时可进行去氧化处理 |

    总结和推荐


    总体而言,Minitek® Headers凭借其优异的机械和电气性能、紧凑的设计以及广泛的兼容性,成为众多工业和消费电子应用的理想选择。对于寻求高性能、多功能解决方案的设计工程师而言,这款产品无疑是一个值得考虑的优秀选项。基于其广泛的应用领域和可靠的性能表现,我强烈推荐Minitek® Headers作为关键应用的首选连接器解决方案。

98424-G52-06ALF参数

参数
类型 Header,Latch Holder
颜色 奶油色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 6pin
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

98424-G52-06ALF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98424-G52-06ALF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 98424-G52-06ALF 98424-G52-06ALF数据手册

98424-G52-06ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.4788 ¥ 4.0119
1500+ $ 0.44 ¥ 3.6872
库存: 2250
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 3008.92
