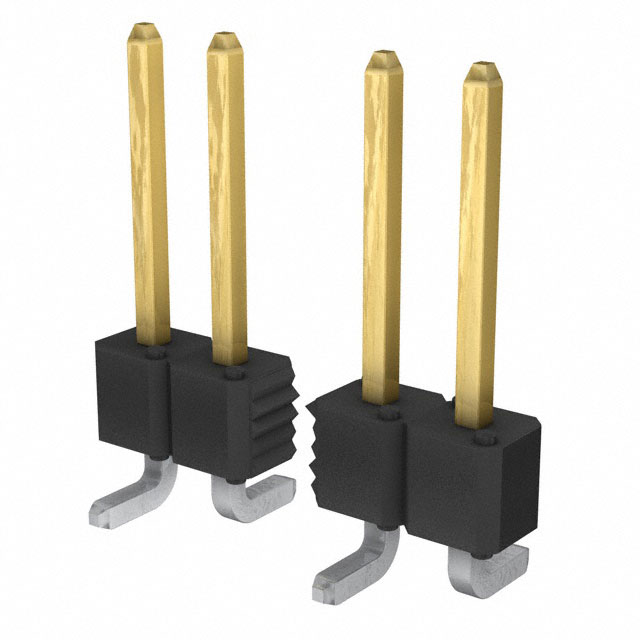

95293-102-16LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 1 16pin 推挽式 Male Pin 黑色 贴片安装
供应商型号: N-95293-102-16LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 95293-102-16LF

95293-102-16LF概述

    BergStik® Headers:可靠连接,灵活设计

    1. 产品简介


    BergStik® Headers是Amphenol FCI Basics系列的一部分,广泛应用于个人护理设备(如吹风机)、家庭护理设备(如清洁机器人)、家庭自动化系统(如报警系统)、服务器、存储设备、机器人和可编程逻辑控制器(PLC)等。这些直角无护罩、堆叠式无护罩及右角无护罩的插头连接器以其高可靠性、灵活性和成本效益而著称。

    2. 技术参数


    - 材料:高耐温塑料(UL94V-0阻燃等级)、磷青铜针、镀金/GXT® 或镀锡过镍(1.27μm)
    - 机械性能:针与外壳的保持力为9N以上
    - 电气性能:
    - 连续电流额定值:3A
    - 全带电接触器最大直流电流:2A
    - 绝缘电阻:至少5000MΩ
    - 耐压:至少1500Vrms
    - 环境适应性:工作温度范围为-65°C至+125°C
    - 认证:UL认证(LR46923)

    3. 产品特点和优势


    BergStik® Headers拥有多个显著特点:
    - 高温塑料材料:适用于多种复杂的工作环境,具备较高的耐热性和抗冲击能力。
    - 高度定制化:提供多种针脚配置选项以满足不同应用需求。
    - 双面接触设计:确保了优异的电气性能。
    - 高接触保持力:保证插拔操作时连接稳定可靠。
    - 多插拔寿命:可达100次,满足长期使用要求。

    4. 应用案例和使用建议


    - 个人护理设备:适用于需要小巧且耐用的吹风机。
    - 家庭自动化设备:如安全报警系统,这类设备往往需要具备高可靠性。
    - 工业自动化:例如机器人的关节连接处,需承受频繁的机械应力,而这些连接器能够提供必要的稳定性。

    对于使用建议:
    - 在安装过程中注意焊接温度和时间,避免过高的温度导致塑料变形。
    - 针对不同的插拔次数要求,选择适合的针脚材质。
    - 确保连接器的引脚布局与所配接的电路板一致。

    5. 兼容性和支持


    - 兼容性:适用于各种SMT(表面贴装)、THT(通孔)和Press-fit(压接)版本,可与Dubox® 接收器完美适配。
    - 支持服务:Amphenol提供详尽的技术文档和支持资源,涵盖安装指南、测试报告等,方便客户快速了解并正确使用该系列产品。

    6. 常见问题与解决方案


    - 问题:针脚插入困难
    - 解决方案:确保正确的插拔工具尺寸,并检查针脚和插座是否对齐。
    - 问题:接触不良
    - 解决方案:重新清洁和检查针脚与插座接触部位的清洁度。
    - 问题:连接器过热
    - 解决方案:检查周围环境温度,并考虑增加散热措施。

    7. 总结和推荐


    综上所述,BergStik® Headers凭借其卓越的电气性能、高度的灵活性以及广泛的适用性,在众多行业中展现出了强大的市场竞争力。尤其适合那些需要高可靠性连接解决方案的应用场景。因此,强烈推荐将其作为新项目开发或现有系统升级时的重要选择之一。

95293-102-16LF参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 16pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

95293-102-16LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-102-16LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 95293-102-16LF 95293-102-16LF数据手册

95293-102-16LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
