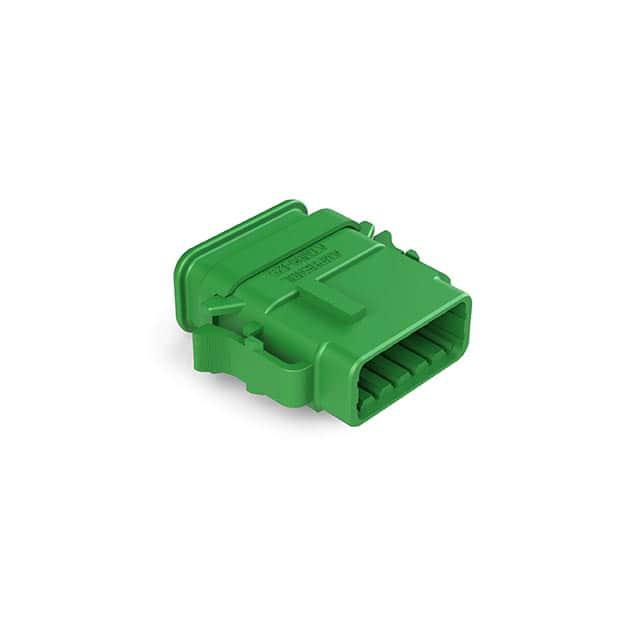

ATM06-12SC-SR1GN

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Lock,Plug 2 12pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 3929736
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 ATM06-12SC-SR1GN

ATM06-12SC-SR1GN概述


    产品简介


    这款Amphenol的插头(型号:ATM06-12SX-SR1XX)是一款键控式12孔插头,具有应力释放功能,属于ATM系列。该产品主要用于实现电路连接,在不同类型的机械设备中得到广泛应用,如工业控制设备、通信设备、医疗仪器和自动化控制系统等。

    技术参数


    - 尺寸与公差:
    - 所有尺寸均以毫米(mm)为单位。
    - 尺寸公差如下:
    - 1位小数:±0.30mm
    - 2位小数:±0.15mm
    - 分数:±1/64
    - 角度:±1°
    - 关键规格:
    - 电流额定值:7.5安培
    - 操作温度范围:-55°C 至 +125°C
    - 绝缘耐压:小于2毫安泄漏电流@1500伏交流电
    - 绝缘电阻:25°C时最小1000兆欧姆
    - 防水等级:IP67(接合状态)
    - 插拔寿命:100次循环
    - 环保标准:RoHS合规

    产品特点和优势


    这款Amphenol ATM06-12SX-SR1XX插头的优势在于其强大的防水性能、高电流承载能力和广泛的温度适应范围。这些特点使得它能够在各种严苛环境下正常工作。此外,该插头的设计具有独特的键控系统,能有效防止错误连接,提高系统的安全性和可靠性。其卓越的耐用性和可靠的电气连接性能,使其在市场上具有较高的竞争力。

    应用案例和使用建议


    该插头适用于需要高可靠性和良好密封性的场合,如工业控制、通信设备及自动化控制系统等。对于某些特定应用,例如工业自动化系统中的信号传输,此插头可以提供稳定可靠的连接。为了确保最佳性能,建议在安装前仔细检查所有连接线径是否符合要求,并按照制造商提供的指导进行正确的安装和接线。

    兼容性和支持


    该插头与AMphenol的其他系列如DuraMate和PanelMate插头兼容,方便在不同的应用环境中选择合适的配件。公司提供全面的技术支持和售后服务,包括工具和维修配件供应,以确保客户能够顺利安装和维护产品。

    常见问题与解决方案


    - Q: 如何确保插头安装正确?
    - A: 在安装前,确保查看材料清单和规格说明,确认所有配件和线径都符合要求。正确使用接触保留楔形件,并确保所有螺栓均已紧固。

    - Q: 插头长时间暴露在极端温度下会影响性能吗?
    - A: 由于该插头的操作温度范围较宽(-55°C至+125°C),所以在这种温度范围内它仍能保持良好的性能。然而,超过这个范围可能导致性能下降,需要采取额外的防护措施。

    总结和推荐


    总体来说,Amphenol ATM06-12SX-SR1XX插头是一款设计精良、性能稳定的电子元件,适合在各类工业控制和通信设备中应用。其卓越的防水能力、高电流承载能力和广泛的温度适应范围,使它在同类产品中脱颖而出。因此,我们强烈推荐这款插头用于需要高可靠性和环境适应性的应用场景。

ATM06-12SC-SR1GN参数

参数
针脚数 12pin
类型 Latch Lock,Plug
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ATM06-12SC-SR1GN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ATM06-12SC-SR1GN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL ATM06-12SC-SR1GN ATM06-12SC-SR1GN数据手册

ATM06-12SC-SR1GN封装设计

查看详情并下载
Symbol
Footprint
3D Model
