H4CMC6DI

厂牌: AMPHENOL
产品描述: Amphenol Industrial 光伏连接器 H4系列, 电缆安装, 太阳能连接器, 公插
供应商型号: 1845703
供应商: 海外现货
标准整包数: 1

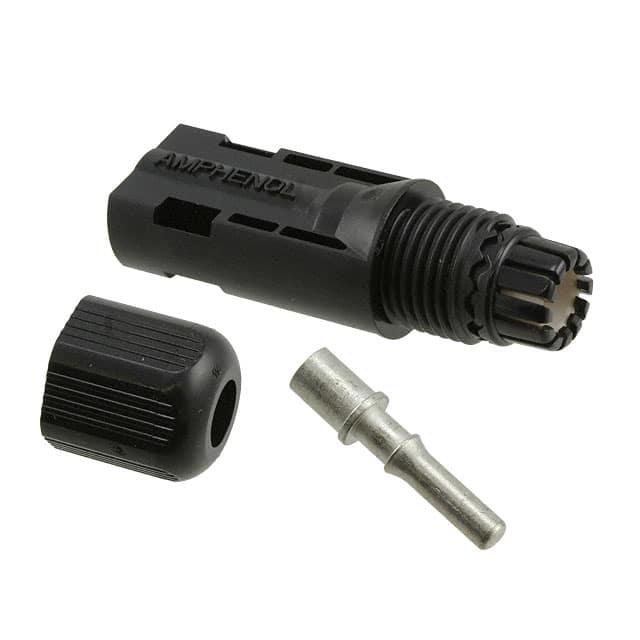

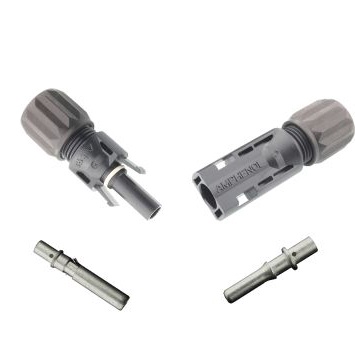

AMPHENOL 光伏(太阳能板)连接器 H4CMC6DI

H4CMC6DI概述


    产品简介


    Amphenol Industrial Solar Technologies(AIST)提供各种太阳能电力系统的连接产品。H4 PV Panel Mount Connector 是AIST系列中的一款产品,适用于薄膜技术和晶体硅技术的面板制造商、安装商及原始设备制造商(OEM)。这款连接器设计用于高效(低损耗)电力传输,符合行业标准并具有高可靠性及成本效益。AIST帮助客户利用太阳能为地球供电,是光伏系统集成的重要组件。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 14AWG: 32A (2.5mm²), 12AWG: 40A (4.0mm²), 10AWG: 44A (6.0mm²), 8AWG: 65A (10.0mm²) |
    | 额定电压 | IEC/CEI: 1000V, UL: 1500V |
    | 测试电压 | 6kV持续1分钟, 10kV脉冲(1.2/50μS) |
    | 接触电阻 | 典型值0.25mΩ |
    | 接触材料 | 锡镀铜 |
    | 连接方式 | 机加工或冷成型或冲压与成型 (RADSOK® 插件) |
    | 绝缘材料 | PC (聚碳酸酯) |
    | 封装等级 | IP68 (1米, 1小时) |
    | 温度范围 | -40°C 至 +85°C |
    | 安全等级 | II级 (IEC 61140) |
    | 污染等级 | 2级 (IEC 60664) |
    | 过电压类别 | III类 (IEC 60664) |

    产品特点和优势


    H4 PV Panel Mount Connector具有以下特点和优势:
    - 高电压认证:通过UL 1500V, TÜV 1500V Class B 和 CSA认证。
    - 安全性:符合2008/2011 NEC手册要求,易于锁定和解锁,符合2014 NEC手册规范。
    - 耐久性:长期紫外线和臭氧抵抗。
    - 高效率:低接触电阻,保证低损失。
    - 环保合规:RoHS合规。
    - 可扩展性:提供完整的电缆组件选项。
    - 机械耐用:IP68防护等级,具备自锁功能且需专用工具解锁。

    应用案例和使用建议


    H4 PV Panel Mount Connector适用于各种太阳能板的连接,例如屋顶安装、地面电站等。这种连接器因其高电流承载能力和优异的防紫外线性能,特别适合于户外环境。安装时建议使用合适的工装工具,如H4 TS0000 Strip Tool、H4 TC0001 Crimp Tool等,确保安装正确,避免接触不良和过早磨损。

    兼容性和支持


    H4 PV Panel Mount Connector兼容多种电缆规格,包括1.5-2.5mm²至10.0mm²的电缆。厂家提供广泛的配件和支持,如H4 Universal Unlocking Tool和H4 Tool-Kit,以便于用户进行现场装配。此外,用户可以通过联系全球各地的Amphenol销售办事处获取技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法解锁 | 确认是否使用正确的解锁工具 |
    | 连接器接触电阻过高 | 检查电缆连接和插头是否正确安装 |
    | 插头在极端温度下工作不稳定 | 确认操作温度范围在-40°C至+85°C内 |

    总结和推荐


    H4 PV Panel Mount Connector 是一款高性能的太阳能板连接器,适用于各种户外和恶劣环境下的应用。凭借其高电流承载能力、UL和TÜV双重认证以及优良的防护性能,它成为市场上非常有竞争力的产品。推荐在太阳能项目中选用此产品,以确保可靠性和长久寿命。如果您对具体应用有任何疑问,请咨询Amphenol的销售人员或技术支持团队。

H4CMC6DI参数

参数
安装方式 导线安装
应用等级 工业级
零件状态 停产
包装方式 袋装

H4CMC6DI厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

H4CMC6DI数据手册

厂牌 PDF简要描述 下载
AMPHENOL 光伏(太阳能板)连接器 AMPHENOL H4CMC6DI H4CMC6DI数据手册

H4CMC6DI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.7194
10+ ¥ 14.1533
25+ ¥ 12.6813
100+ ¥ 12.4549
250+ ¥ 12.4549
500+ ¥ 12.2284
1000+ ¥ 12.2284
2500+ ¥ 12.2284
5000+ ¥ 12.2284
库存: 577
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.71
直接购买
加入购物车
