65043-034LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 连接器外壳, 6路, 2.54mm节距, 2行
供应商型号: 65043-034LF
供应商: 国内现货
标准整包数: 1

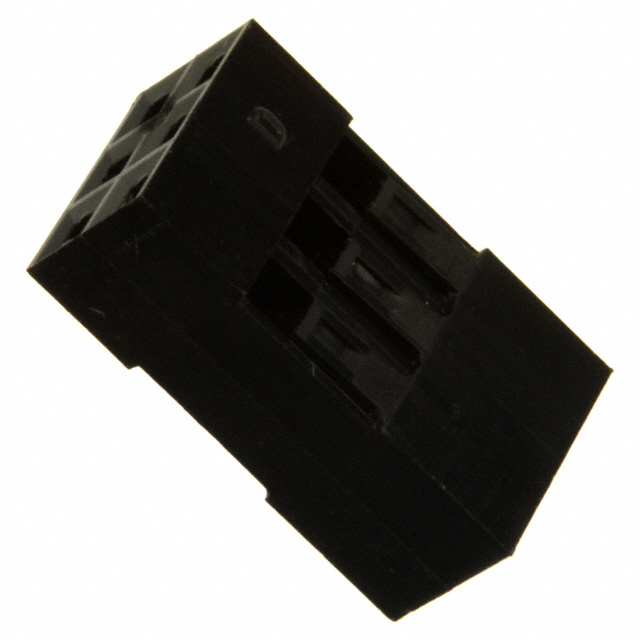

AMPHENOL 矩形连接器 - 外壳 65043-034LF

65043-034LF概述

    Amphenol PV® Wire-to-Board and Wire-to-Wire Connector System

    1. 产品简介


    Amphenol PV® Wire-to-Board和Wire-to-Wire连接器系统是一种高度集成且灵活的连接解决方案,适用于板对板、板对线以及线对线的各种高密度应用场景。该系统具备出色的电气和机械性能,能够满足汽车、工业、消费电子、数据处理、医疗等行业的需求。

    2. 技术参数


    该系统的技术规格如下:
    - 材料
    - 接触材料:黄铜主体和铍铜弹簧
    - 焊接盘材料:磷青铜
    - 接触镀层:金或铅-free纯锡镀镍
    - 外壳材料:改性聚苯醚(UL94V-0)用于MINI-LATCH外壳;玻璃填充尼龙(UL94V-0)用于屏蔽焊接盘
    - 认证
    - UR E66906
    - CSA LR46923
    - 规范
    - 产品型号:BUS-12-067 (PV® 和 MINI-LATCH 线缆连接器)
    - 应用图纸:TA-75, TA-146, TA-531
    - 电气性能
    - 单电路电流额定值:3.0A(适用于32AWG线缆,更大线径可允许更多)
    - 耐压:1000V RMS
    - 绝缘电阻(线缆连接器):>10000MΩ
    - 绝缘电阻(PCB焊接盘):>5000MΩ
    - 接触电阻(LLCR,线缆连接器):<2mΩ
    - 插拔力:单个接触点的最大插拔力为高力弹簧450g,超高端力弹簧1100g
    - 防拔出力:单个接触点的最小防拔出力为高力弹簧75g,超高端力弹簧175g
    - PV® 接触保持力(MINI-LATCH外壳):每个接触点4磅
    - 寿命:1000次插拔循环
    - 温度范围:-40°C 至 +105°C

    3. 产品特点和优势


    - 独特的双金属PV®插孔接触体:确保高达1000次的使用寿命。
    - 铍铜弹簧:在插合接口提供高正常力。
    - 键控MINI-LATCH外壳:防止错误插配。
    - 黄铜接触体:确保可靠、气密的压接终端。
    - 三种不同弹簧压力选择:允许用户根据具体应用要求定制插入和拔出力。
    - 屏蔽焊盘侧壁与MINI-LATCH外壳啮合:提供额外的保持力。
    - 双墙焊盘设计:提供机械效益。
    - RoHS合规且无铅:符合环保、健康和安全要求。

    4. 应用案例和使用建议


    该连接器系统广泛应用于汽车、工业、消费电子、数据处理、仪器仪表和医疗等领域。例如,在汽车应用中,它可用于发动机控制单元和传感器之间的连接,确保在恶劣环境下稳定可靠的连接。使用时,应根据具体应用场景选择合适的接触材料和弹簧压力,并遵循安装指南进行操作,以确保最佳性能和长期稳定性。

    5. 兼容性和支持


    - 兼容性:该系统与多种电线和焊盘配置兼容,适用于不同类型的板对板、板对线和线对线连接需求。
    - 支持:制造商提供了详细的安装工具和工具,如PV®手工具P/N,以便用户方便地进行安装和维护。此外,还提供接触移除工具HT-0080,帮助用户快速更换损坏的接触部件。

    6. 常见问题与解决方案


    - 问题:如何正确选择接触材料?
    - 解答:根据应用需求选择合适的接触材料,如黄铜或铍铜。对于高频信号传输应用,建议使用金镀层以减少信号损耗。

    - 问题:如何避免插配时的错误?
    - 解答:使用键控MINI-LATCH外壳和适当的插配工具可以有效防止错误插配。确保按照正确的方向和力度进行插配操作。
    - 问题:如何延长连接器的使用寿命?
    - 解答:定期检查连接器的工作状态,避免过度磨损或污染。在高湿度或高温环境中使用时,确保做好相应的防护措施。

    7. 总结和推荐


    总体而言,Amphenol PV® Wire-to-Board和Wire-to-Wire连接器系统具有出色的电气和机械性能,耐用性强,适用于各种高要求的应用场景。其独特的设计特点使其在市场上具有较强的竞争力。推荐使用该系统以获得高性能和可靠的连接解决方案。

65043-034LF参数

参数
触头端接 压接
针脚数 6pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 7.47mm(长度)*13.85mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

65043-034LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

65043-034LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 65043-034LF 65043-034LF数据手册

65043-034LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
37+ $ 0.3808 ¥ 3.3941
185+ $ 0.3536 ¥ 3.1517
370+ $ 0.3318 ¥ 2.9577
库存: 24975
起订量: 148 增量: 1
交货地:
最小起订量为:37
合计: ¥ 125.58
