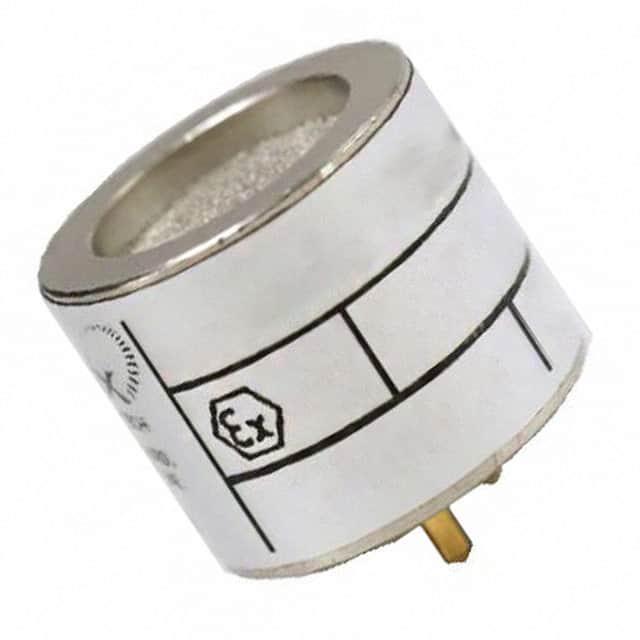

VQ548ZD-S

产品分类: 其他传感器
厂牌: AMPHENOL
产品描述: Catalytic Combustible Gas Sensor
供应商型号: N-VQ548ZD-S
供应商: 云汉优选
标准整包数: 1
AMPHENOL 其他传感器 VQ548ZD-S

VQ548ZD-S概述

    # VQ500 系列催化燃烧式可燃气体传感器技术手册

    产品简介


    VQ500 系列是一系列完整的微型火焰防爆传感器头,包含一对高性能、低功耗的珀尔蒂斯特对,用于检测可燃气体或体积百分比气体。它们的外形尺寸与现代微型电化学电池相似,非常适合便携式仪器的使用。VQ500 系列传感器能够检测大多数可燃性气体和蒸汽以及氨气,适用于爆炸极限(LEL)范围内的检测。其中,VQ548ZD-S 版本具有额外的烧入过程,以增强稳定性。

    技术参数


    - 机械规格
    - 尺寸:参见外形图,第3页
    - 本体材料:不锈钢
    - 重量:22克
    - 环境规格
    - 工作和存储温度范围:-40°C 到 +55°C
    - 操作和存储湿度范围:0%到80%(非冷凝)
    - 电气规格
    - 供电电压:3.00V 至 4.25V(取决于型号)
    - 供电功率:135mW 至 230mW(取决于型号)

    产品特点和优势


    VQ500 系列具有多种独特的功能和优势:
    - 优化用于可燃性气体和蒸汽
    - 可用热导率版本
    - 认证防爆组件
    - 内置珀尔蒂斯特
    - 低功耗
    - 标准微型体尺寸
    - 防毒 - 硅酮和硫化氢
    - 防冲击
    - ATEX 认证
    - IECEx 认证
    - CSA 认证
    - UL 认证
    - 温度范围:-40°C 到 +55°C

    应用案例和使用建议


    应用案例
    VQ500 系列广泛应用于工业安全领域,特别是在煤矿和危险环境中监测可燃气体浓度。例如,在工业生产过程中,这些传感器可以安装在气体检测仪中,以实时监控空气中可燃气体的含量。
    使用建议
    1. 为了确保传感器的最佳性能,避免将气流直接吹向金属滤网。
    2. 推荐使用惠斯通电桥电路,以便获得差分信号。
    3. 在清洁空气中,电源电压应稳定在±0.1V 之内。

    兼容性和支持


    VQ500 系列传感器支持多种认证标准,如 ATEX、IECEx、CSA 和 UL 认证。这些认证使得该传感器能够在多种危险环境中使用,具有良好的兼容性。制造商提供全面的支持和维护服务,包括在线 FAQ 和技术支持。

    常见问题与解决方案


    1. 问:如何检查传感器的校准?
    - 答:如果传感器在运行过程中暴露于超过爆炸下限的气体浓度,需要进行校准。暴露在这种情况下可能永久损坏传感器。
    2. 问:如何避免焊接到 PCB 上?
    - 答:传感器引脚不应直接焊接在PCB上或电线,因为过度热量可能导致传感器元件不可修复的损坏。可以在制造商的网站上找到推荐插座的信息。

    总结和推荐


    VQ500 系列传感器是一款高性能、多功能的可燃气体检测装置,广泛适用于工业安全领域。该系列产品在各种环境下具有出色的表现,并通过多项国际认证,确保其在危险环境中的可靠性和安全性。总体来说,我们强烈推荐使用这款传感器来提高工业安全水平。
    如果您需要进一步的技术支持或有任何疑问,请联系制造商。

VQ548ZD-S参数

参数
零件状态 在售
包装方式 散装

VQ548ZD-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

VQ548ZD-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 其他传感器 AMPHENOL VQ548ZD-S VQ548ZD-S数据手册

VQ548ZD-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 69.7798 ¥ 593.1283
4+ $ 65.096 ¥ 553.316
17+ $ 61.8834 ¥ 526.0089
43+ $ 59.4048 ¥ 504.9408
库存: 50
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1186.25
