52601-G10-8LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Amphenol ICC 2.54mm间距10p双排排针, Quickie系列, 表面
供应商型号: N-52601-G10-8LF
供应商: 云汉优选
标准整包数: 1

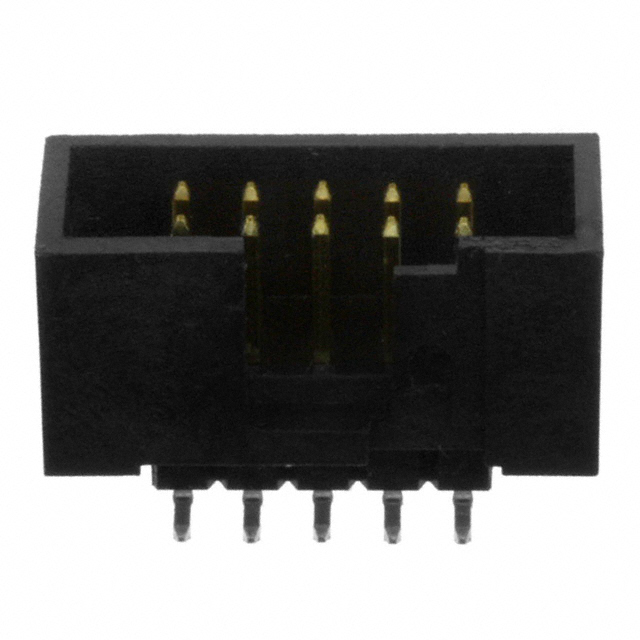

AMPHENOL 矩形连接器 - 外壳 52601-G10-8LF

52601-G10-8LF概述

    Quickie™ Connector System 技术手册

    1. 产品简介


    Quickie™ 连接器系统是一种专为印刷电路板到扁平电缆(圆形导体)互连设计的绝缘穿刺连接器,适用于低功率应用。连接器的公母端镀层应为金对金或锡对锡。该连接器主要用于要求高可靠性的应用场景。

    2. 技术参数


    - 材料:
    - 接触件:公头和母头接触件均采用符合QQ-B-750标准的磷青铜(成分A)。
    - 卡扣:标准Quickie连接器具有嵌入式塑料卡扣。
    - 塑料零件:除后文另有说明外,插头和对应的插座所有注塑塑料部件应采用符合MIL-M-24519标准的填充聚酯。
    - 锁紧卡扣(可选):应采用符合MIL-M-24519标准的PT-F型聚酯。
    - 应力释放(可选):应采用未填充热塑性材料。
    - 键(可选):应采用未填充的尼龙6-6;材料应符合UL-94标准,评级为94V-2。

    - 镀层:
    - 接触镀层:公头和母头接触件镀层可以是按照MIL-45204B GXT或锡铅合金,镍层应符合QQ-N-290标准。

    - 设计和构造:
    - 该连接器系统由两部分组成:直角或直角屏蔽公头和多件式插座连接器。
    - 插座连接器应能够同时终止多达60根AWG #28(绞线)或AWG #30(实心)导线,无需预先剥离PVC(聚氯乙烯)电缆绝缘。
    - 可选配置包括卡扣、应力释放、极化特征和键控。
    - 电气特性:
    - 最大电流:直流1.0安培。
    - 接触电阻:测量值不应超过10毫欧姆(暴露于环境后不超过15毫欧姆)。
    - 低电平电路电阻:测量值不应超过10毫欧姆(暴露于环境后不超过15毫欧姆)。
    - 绝缘电阻:测量值不应低于50,000兆欧姆(暴露于湿度环境后不低于20,000兆欧姆)。
    - 耐电压:没有弧光放电、绝缘击穿或泄漏电流(>1毫安)的现象。
    - 机械特性:
    - 电缆抗拉力:电缆施加每英寸宽度10磅的均匀分布力时,应力释放应能承受。
    - 电缆弯曲阻力:施加每英寸宽度2磅的拉力和140度的弯曲角度,经过100次弯曲循环后,应力释放应能承受。
    - 总插入力:连接公头和母头的总力不应超过表格I中所示的数值。
    - 单个接触分离力:测量值不应低于25克。
    - 耐用性:经100次插拔循环后,单个接触分离力不应低于25克,接触电阻不应超过15毫欧姆。
    - 接触至壳体的保持力:接触件从壳体腔内取出所需的力应不小于1磅。
    - 环境条件:
    - 湿度:接触绝缘电阻应不低于20,000兆欧姆。
    - 温度冲击:不应出现开裂或损坏现象。
    - 高温寿命:不应出现绝缘击穿或损坏现象。
    - 冲击:不应出现机械或物理损伤。
    - 振动:不应出现机械或物理损伤。
    - 硫化氢(H2S)暴露:接触的低电平电路电阻不应超过15毫欧姆。

    3. 产品特点和优势


    Quickie™ 连接器系统具有以下特点:
    - 高效稳定:适用于低功率应用,能够在各种环境中保持稳定的工作状态。
    - 灵活易用:设计允许灵活的安装方式,便于现场应用。
    - 可靠耐用:通过多种环境测试,确保在恶劣条件下仍能正常工作。
    - 安全环保:采用阻燃材料,确保安全可靠。

    4. 应用案例和使用建议


    Quickie™ 连接器系统适用于印刷电路板与扁平电缆之间的连接。例如,在消费电子产品、工业自动化等领域,可用于信号传输和电源连接。建议在实际应用中进行充分的测试以确保最佳效果,并根据具体需求选择合适的安装方式。

    5. 兼容性和支持


    Quickie™ 连接器系统兼容其他标准的电子元件和设备,提供制造商提供的技术支持和维护服务,以确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题:接触电阻偏高。
    - 解决方案:检查接触件是否清洁,必要时重新安装。
    - 问题:插入力过大。
    - 解决方案:检查接触件和插座是否匹配,如有问题则更换合适的配件。
    - 问题:无法顺利拔出。
    - 解决方案:检查是否有异物阻碍,确保拔出过程中动作平缓。

    7. 总结和推荐


    总体而言,Quickie™ 连接器系统是一款高品质的连接器,具有出色的电气和机械性能,适用于广泛的低功率应用场合。鉴于其多功能性和可靠性,强烈推荐使用。
    以上是对Quickie™ 连接器系统的全面解析,涵盖了技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案,最后给出了综合评估和推荐意见。

52601-G10-8LF参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
安装方式 贴片安装
零件状态 在售
包装方式 托盘

52601-G10-8LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

52601-G10-8LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL 52601-G10-8LF 52601-G10-8LF数据手册

52601-G10-8LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
