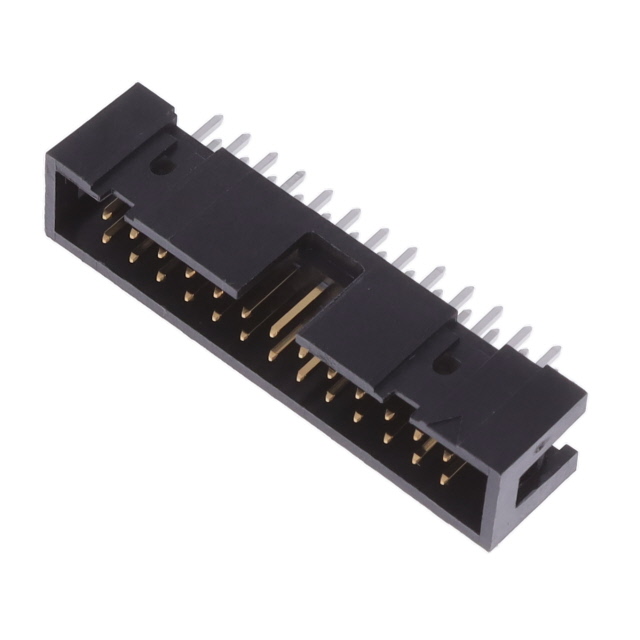

66506-051LF

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Header,Push-Pull 2 26pin 推挽式 Male Pin 黑色 通孔安装 40.1mm(长度)*8.13mm(高度)
供应商型号: 609-66506-051LF-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 66506-051LF

66506-051LF概述

    # Amphenol FCI Basics Quickie® 系列电子元器件技术手册

    1. 产品简介


    Amphenol FCI Basics Quickie® 系列是一套完整的扁平电缆到电路板连接解决方案,采用 2.54mm 节距的 IDC 技术。该系列产品因其高耐用性、低成本及特殊设计(如极化、镀层和结构)而闻名,广泛应用于电子控制、服务器、通信设备、工业自动化、仪器仪表、自动售货机及医疗行业等领域。产品系列包括快速安装插头(Headers)、插座(Receptacles)、PCB 连接器及双梁型连接器(Dual Beam Connector),为用户提供了多样的选择以满足不同的应用需求。

    2. 技术参数


    快速安装插头(Headers)
    - 材料:玻璃填充热塑性聚酯,颜色可选蓝色或黑色;针脚为磷青铜,表面镀金/GXT。
    - 机械性能:
    - 插针保持力:≥20N。
    - 电气性能:
    - 额定电流:3A(连续)。
    - 绝缘电阻:≥1×10⁵MΩ。
    - 耐压等级:500V RMS(最小)。
    - 工作环境温度:-65°C 至 +105°C 或 -65°C 至 +125°C。
    - 认证:RoHS 符合欧盟指令 2002/95/IEC。
    - 包装形式:管式、卷带式,含拾取盖。
    插座(Receptacles)
    - 材料:灰色热塑性塑料,针脚为磷青铜,表面镀金/GXT。
    - 机械性能:
    - 寿命:100 次插拔循环。
    - 电气性能:
    - 额定电流:1A(连续)。
    - 接触电阻:≤15mΩ。
    - 耐压等级:500V RMS(最小)。
    - 工作环境温度:-65°C 至 +105°C。
    - 认证:RoHS 符合欧盟指令 2002/95/IEC。
    PCB 连接器
    - 材料:蓝色热塑性塑料,针脚为磷青铜,表面镀锡。
    - 机械性能:
    - 额定电流:1A(连续)。
    - 电气性能:
    - 接触电阻:≤20mΩ。
    - 耐压等级:750V AC。
    - 工作环境温度:-65°C 至 +105°C。
    - 认证:RoHS 符合欧盟指令 2002/95/IEC。
    双梁型连接器(Dual Beam Connector)
    - 材料:玻璃填充热塑性聚酯,颜色为蓝色。
    - 机械性能:
    - 插拔次数:100 次。
    - 电气性能:
    - 额定电流:1A(连续)。
    - 工作环境温度:-65°C 至 +105°C。
    - 认证:RoHS 符合欧盟指令 2002/95/IEC。

    3. 产品特点和优势


    1. 四壁屏蔽设计:有效保护插针并防止误对齐,确保可靠连接。
    2. 低成本但高性能:采用双面镀层工艺,在降低成本的同时保持优异性能。
    3. 行业标准合规:符合 DIN 41651、HE10 和 BT D2632 标准。
    4. 极化设计:双重极化功能可防止误配接。
    5. 模块化设计:支持多种安装方式,如通孔安装、直角安装和贴片安装。
    6. 环境友好:RoHS 合规,无卤素设计。

    4. 应用案例和使用建议


    典型应用
    - 服务器:用于主板与硬盘之间的数据传输。
    - 工业自动化:实现控制单元与传感器的高效连接。
    - 医疗设备:确保高可靠性连接。
    使用建议
    - 在高温环境下使用时,应优先选用黑色外壳版本,因为其工作温度范围可达 -65°C 至 +125°C。
    - 对于需要高密度安装的应用场景,可选择带弹出锁的版本以节省 PCB 空间。
    - 在进行波峰焊接时,请注意参考产品说明书中的加工指南,避免过高的焊接温度导致损坏。

    5. 兼容性和支持


    - Quickie® 系列产品可以与其他符合相关标准的电缆和组件无缝对接。
    - 厂商提供详细的技术支持文档、样品及原型开发协助服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔阻力过大 | 检查插针和插座是否有污垢或氧化。 |
    | 插接不稳定 | 确保极化方向正确且插入力度适中。 |
    | 接触电阻偏高 | 更换新的连接器组件或重新清洁接触点。 |

    7. 总结和推荐


    Amphenol FCI Basics Quickie® 系列产品凭借其坚固的设计、卓越的性能以及广泛的应用领域,成为行业内备受认可的选择。无论是面对严苛的工作环境还是复杂的应用场景,Quickie® 系列都能提供可靠的连接解决方案。强烈推荐给需要高可靠性连接器的用户,尤其是服务器、工业自动化和医疗设备领域。

66506-051LF参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 26pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 40.1mm(长度)*8.13mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
