USEQMSKS221600

产品分类: 其他传感器
厂牌: KEMET
产品描述:
供应商型号: N-USEQMSKS221600
供应商: 云汉优选
标准整包数: 1
KEMET 其他传感器 USEQMSKS221600

USEQMSKS221600概述

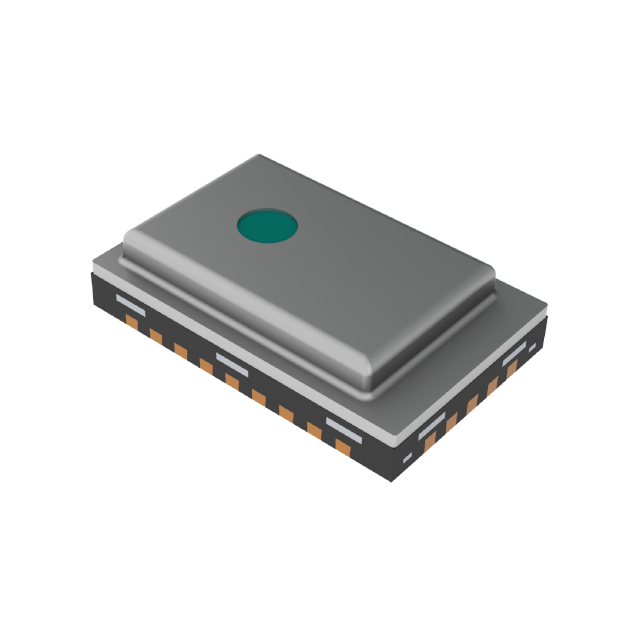

    KEMET QMS Pyroelectric Infrared Motion Sensors, I2C-SMD: Comprehensive Guide

    1. 产品简介


    KEMET的QMS系列薄片式数字热释电红外传感器集成了高灵敏度和快速响应时间,能够确保准确的运动检测,并具有宽动态范围以实现近距离或远距离的运动检测。该系列产品采用小型SMD封装形式,集成数字电流模式读出,并通过行业标准的I2C通信实现便捷的连接,允许轻松调校。此外,这些传感器还提供多种像素配置和可编程增益及滤波选项,以满足不同系统设计需求。

    2. 技术参数


    - 供电电压: 1.75V 至 3.60V
    - 供电电流:
    - 正常功率模式: 22 µA(最高采样率1kHz)
    - 低功耗模式: 3.5 µA(最高采样率166Hz)
    - 信号处理:
    - 数字I/O接口,支持FM+兼容
    - 15位ΔΣ ADC
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +110°C
    - 传感器读出方式: 配置可变
    - 滤波器孔径: 1.65 mm 或 0.90 mm
    - 元件尺寸: 0.410 mm²(单个像素)或 4 x 0.057 mm²(2x2像素阵列)
    - SMD封装: 5.65 x 3.70 x 1.55 mm
    - 噪声等效功率 (NEP): 2.7 x 10^-10 W/√Hz
    - 时间常数: 约10 ms(在10-20 Hz峰值频率下)

    3. 产品特点和优势


    - 高灵敏度与快速响应时间: 确保迅速且精确的运动检测。
    - 高动态范围: 支持近距离和远距离的运动检测。
    - 小尺寸SMD封装: 方便集成到紧凑型设计中。
    - I2C通信接口: 提供便捷的插拔式连接,便于微控制器对接。
    - 数字输出与可编程特性: 允许灵活的系统设计。
    - 低功耗模式: 包括运动触发唤醒功能,以延长电池寿命。

    4. 应用案例和使用建议


    - 办公自动化设备: 自动开关照明或空调。
    - 智能家居设备: 无接触开关,适用于门禁控制系统。
    - 家用电器: 如炊具(如电饭煲)、智能厕所等。
    使用建议:
    - 在实际应用中,建议根据具体需求选择合适的像素配置和增益设置。
    - 使用过程中应避免传感器暴露于强光、振动和强烈冲击环境中。
    - 设计电路时需考虑传感器对静电放电(ESD)的敏感性,采取相应防护措施。

    5. 兼容性和支持


    - 兼容性: 与微控制器兼容,方便系统集成。
    - 技术支持: KEMET提供详细的技术文档和售后服务支持,帮助客户解决问题并优化应用。

    6. 常见问题与解决方案


    - Q: 传感器为何无法正常工作?
    - A: 检查供电电压是否符合要求(1.75V 至 3.60V),确认I2C通信线路正确连接。
    - Q: 传感器在低温环境下表现不佳?
    - A: 确认工作温度范围为-40°C至+85°C,若超出此范围,可能需要外部加热装置维持温度。

    7. 总结和推荐


    综上所述,KEMET的QMS系列传感器具备高性能、高可靠性及易于集成的特点,适用于多种应用场景。鉴于其独特的功能和市场竞争力,我们强烈推荐将该系列产品用于各种需要高精度运动检测的应用场合。对于寻求高效能、高可靠性的解决方案的客户来说,这是一个理想的选择。

USEQMSKS221600参数

参数
零件状态 在售
包装方式 盒装

USEQMSKS221600厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

USEQMSKS221600数据手册

厂牌 PDF简要描述 下载
KEMET 其他传感器 KEMET USEQMSKS221600 USEQMSKS221600数据手册

USEQMSKS221600封装设计

查看详情并下载
Symbol
Footprint
3D Model
