30BQ060

产品分类: 整流二极管/整流桥
产品描述: 60V 156A 500μA 3A 独立式 SMC(DO-214AB) 贴片安装
供应商型号: 30BQ060
供应商: 国内现货
标准整包数: 5

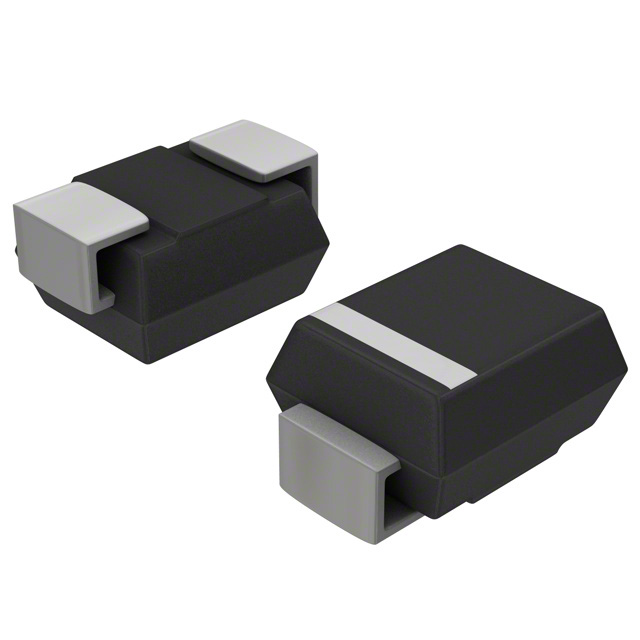

SMC/江苏桑德斯 整流二极管/整流桥 30BQ060

30BQ060概述

    30BQ060 Schottky整流器技术手册解析

    产品简介


    30BQ060是一款Schottky(肖特基)整流器,适用于多种电路设计。它主要用于转换直流电(DC),并在高频率下进行开关操作。主要功能包括整流电流、保护电路免受反向电压冲击以及电池充电等。30BQ060广泛应用于磁盘驱动器、电源适配器、冗余电源子系统、转换器等领域,是现代电子设备不可或缺的关键组件之一。

    技术参数


    | 参数名称 | 符号 | 条件 | 最大值 | 单位 |

    | 峰值重复反向电压 | VRRM | - | 60 | V |
    | 工作峰值反向电压 | VRWM | - | 60 | V |
    | 直流阻断电压 | VR | - | 60 | V |
    | 平均整流正向电流 | IF(AV) | 50% duty cycle @ TC =123°C | 3.0 | A |
    | 单周期非重复浪涌电流 | IFSM | 8.3 ms, 半正弦波,TC =25°C | 156 | A |
    | 参数名称 | 符号 | 条件 | 典型值 | 最大值 | 单位 |
    |
    | 正向电压降(脉冲) | VF1 | @ 3 A, 脉冲,TJ = 25 °C | 0.55/0.58 | 0.66/0.76 | V |
    @ 6 A, 脉冲,TJ = 25 °C | 0.55/0.58 | 0.66/0.76 | V |
    | 正向电压降(脉冲) | VF2 | @ 3 A, 脉冲,TJ = 125 °C | 0.45/0.52 | 0.58/0.66 | V |
    @ 6 A, 脉冲,TJ = 125 °C | 0.45/0.52 | 0.58/0.66 | V |
    | 反向电流(脉冲) | IR1 | @VR = 额定VR,脉冲,TJ = 25 °C | 0.03 | 0.5 | mA |
    IR2 | @VR = 额定VR,脉冲,TJ = 100 °C | 12 | 20 | mA |
    | 结电容 | CT | @VR = 5V, TC = 25 °C | 130 | 180 | pF |
    | 系列电感 | LS | 测量引脚到引脚,距封装体5mm | 3.0 | - | nH |
    | 电压变化率 | dv/dt | - | 10,000 | V/μs |

    产品特点和优势


    - 小型化和表面贴装:适合空间有限的设计。
    - 低正向电压降:降低功耗,提高效率。
    - 高频操作:适用于高速电子系统。
    - 增强坚固性和长期可靠性:带有保护环,确保长时间稳定运行。
    - 无铅环保:符合环保标准。
    - 可追踪性:所有SMC部件均可追溯到晶圆批次。
    - 定制测试服务:可根据客户需求提供额外测试。

    应用案例和使用建议


    应用案例:30BQ060常用于笔记本电脑的电源适配器中,实现高效能整流,以及在太阳能充电控制器中作为辅助整流元件。
    使用建议:为了充分发挥其效能,需注意在高温环境下适当散热,避免因过热导致性能下降。同时,建议采用低阻抗PCB布局,减少电磁干扰(EMI)影响。

    兼容性和支持


    30BQ060与市面上主流的SMD(表面贴装器件)兼容,适用于多种电子设备。制造商提供了全面的技术支持,包括详尽的用户指南、在线帮助文档及定期的软件更新。此外,客户还可以通过官方网站联系销售团队获取进一步的支持信息。

    常见问题与解决方案


    1. 如何判断30BQ060是否已损坏?
    - 检查其正向和反向电阻是否超出正常范围。若反向电阻低于规定值,则表明二极管可能已击穿。
    2. 如何处理过热现象?
    - 优化散热设计,如增加散热片或改进电路布局,确保器件工作温度不超过其额定范围。
    3. 如果需要额外测试怎么办?
    - 客户可以联系制造商申请定制测试,以验证特定应用条件下的性能表现。

    总结和推荐


    30BQ060以其紧凑的体积、高效的能量转换能力和高可靠性,在多个行业领域中表现出色。对于追求高性能和小型化的工程师而言,这款产品无疑是理想的选择。总体而言,强烈推荐此款30BQ060 Schottky整流器用于各类电路设计中,特别是在需要高效整流和保护电路的应用场合。

30BQ060参数

参数
正向浪涌电流 156A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 60V
反向恢复时间 -
7.11mm(Max)
6.22mm(Max)
2.95mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

30BQ060厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

30BQ060数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 整流二极管/整流桥 SMC/江苏桑德斯 30BQ060 30BQ060数据手册

30BQ060封装设计

查看详情并下载
Symbol
Footprint
3D Model
