首页  >  产品百科  >  KBP206G

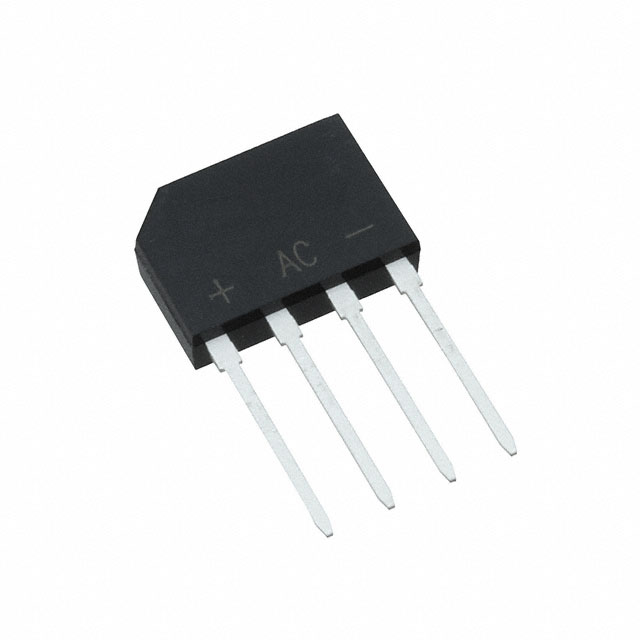

KBP206G

产品分类: 整流二极管/整流桥
产品描述: 600V 10μA 2A KBP 通孔安装
供应商型号: KBP206G KBP
供应商: 国内现货
标准整包数: 35
SMC/江苏桑德斯 整流二极管/整流桥 KBP206G

KBP206G概述


    产品简介


    KBP2005G 至 KBP210G 玻璃封装单相桥式整流器
    KBP系列是适用于各种应用场合的单相玻璃封装桥式整流器。其主要功能是在电阻负载或电感负载下实现单相半波整流,频率为60Hz。此外,对于电容负载,则需按20%进行降额处理。该系列整流器广泛应用于电源供应、工业控制设备和家电等领域。

    技术参数


    | 参数 | KBP2005G | KBP201G | KBP202G | KBP204G | KBP206G | KBP208G | KBP210G |

    | 峰值重复反向电压(VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均整流输出电流(Io) | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A | 2.0A |
    | 最大峰值正向浪涌电流(IFSM) | 60A | 60A | 60A | 60A | 60A | 60A | 60A |
    | 正向压降(VF) | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V |
    | 最高结温(TJ) | -55至+150°C | -55至+150°C | -55至+150°C | -55至+150°C | -55至+150°C | -55至+150°C | -55至+150°C |

    产品特点和优势


    KBP系列桥式整流器具备多项优势,具体包括:
    - 低正向压降:1.1V的正向压降有助于降低功耗,提高效率。
    - 高电流能力:最高可达2.0A的持续工作电流。
    - 高浪涌电流能力:最大可承受60A的峰值正向浪涌电流。
    - 玻璃封装:增强耐热性和机械强度,确保长期稳定运行。
    - UL 94V-0认证材料:使用符合UL 94V-0标准的塑料材料,具备优异的阻燃性能。
    - 无铅设计:符合RoHS标准,绿色环保。

    应用案例和使用建议


    KBP系列桥式整流器在多种应用场景中均有良好表现,如电源供应系统、家电设备、工业控制系统等。根据手册提供的数据,当负载为电容性时,需要将电流按20%降额处理。以下是一些建议:
    - 在高频应用场景中,需注意散热问题,避免长时间满载工作导致过热。
    - 使用时应确保电路布局合理,减少寄生电感的影响。
    - 对于电容性负载,需额外加装保护电路以防止瞬间冲击电流对整流器造成损坏。

    兼容性和支持


    KBP系列桥式整流器具有良好的通用性和兼容性,能够与其他常见的电子元件及设备无缝对接。制造商提供全面的技术支持,包括但不限于定制化测试服务。订购信息方面,整流器采用纯锡镀层,并以35个/管的方式包装。

    常见问题与解决方案


    1. 如何判断整流器是否损坏?
    - 检查其正向压降(VF)是否显著增加或峰值反向电流(IR)显著增加,这通常是故障的迹象。
    2. 如何防止过热?
    - 确保散热片安装稳固且通风良好,必要时可添加外部散热器以提高散热效率。
    3. 如何选择合适的型号?
    - 根据具体应用场景所需的电压等级和电流需求来选择相应的型号。

    总结和推荐


    综上所述,KBP系列单相玻璃封装桥式整流器凭借其卓越的性能和广泛的适用范围,在众多应用场景中表现出色。其低正向压降、高电流能力和出色的稳定性使其成为工业和家电领域的理想选择。推荐在需要高性能、高可靠性的电力转换场景中使用该系列产品。

KBP206G参数

参数
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 -
配置 -
14.75mm(Max)
3.65mm(Max)
10.6mm(Max)
通用封装 KBP
安装方式 通孔安装
应用等级 工业级
包装方式 盒装,管装

KBP206G厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

KBP206G数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 整流二极管/整流桥 SMC/江苏桑德斯 KBP206G KBP206G数据手册

KBP206G封装设计

查看详情并下载
Symbol
Footprint
3D Model
