3.0SMCJ8.5CA

产品分类: TVS二极管/ESD抑制器
产品描述: 双向 3KW 208.4A 14.4V 9.44V SMC(DO-214AB) 贴片安装
供应商型号: 3.0SMCJ8.5CA SMC(DO-214AB)
供应商: 国内现货
标准整包数: 3000

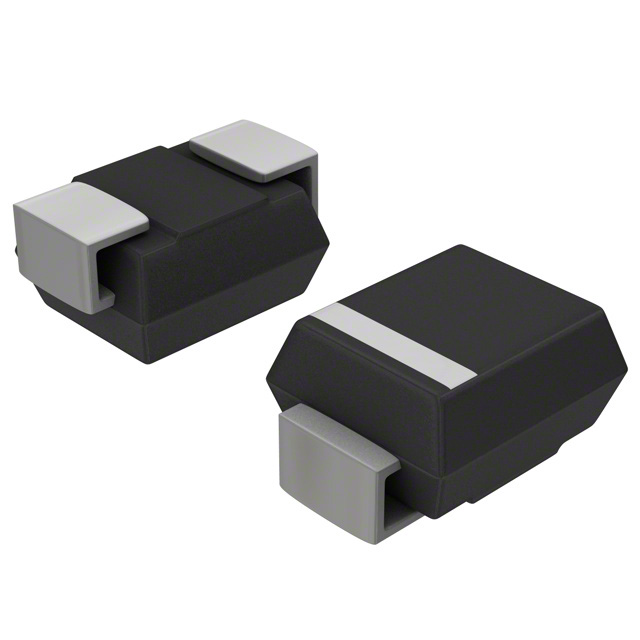

SMC/江苏桑德斯 TVS二极管/ESD抑制器 3.0SMCJ8.5CA

3.0SMCJ8.5CA概述

    3.0SMCJ系列瞬态电压抑制器

    1. 产品简介


    3.0SMCJ系列瞬态电压抑制器是用于汽车和其他严苛环境下的表面贴装瞬态电压抑制器(TVS)。这些组件广泛应用于多种场合,如汽车电子系统、工业控制、通信设备等。它们具备出色的峰值脉冲功率吸收能力、低钳位电压和快速响应时间,适用于保护敏感电路免受过电压损害。

    2. 技术参数


    最大额定值和热特性
    - 峰值脉冲功率耗散(PPP):3000W(按10/1000μs波形计算)
    - 前向浪涌电流(IFSM):300A(8.3ms单半正弦波)
    - 结到引线的典型热阻(RθJL):15°C/W
    - 结到环境的典型热阻(RθJA):75°C/W
    - 工作结温及存储温度范围:-55°C至150°C
    电气特性
    | 设备标记代码 | 反向切断电压 (VRWM) (V) | 击穿电压 (VBR) (V) | 最大钳位电压 (VC) (V) | 峰值脉冲电流 (IPP) (A) | 反向泄漏电流 (IR) (μA) |
    |
    | 3.0SMCJ5.0A | 5 | 6.4 | 9.2 | 326.1 | 800 |
    | 3.0SMCJ10A | 10 | 11.1 | 17 | 176.5 | 5 |

    3. 产品特点和优势


    - 高可靠性:峰值脉冲功率耗散达3000W,具备良好的耐久性。
    - 宽工作电压范围:从5.0V到170V,适用于多种应用环境。
    - 双向和单向版本:根据应用需求选择合适的版本。
    - 优异的钳位能力:提供稳定的电压钳位,减少对电路的影响。
    - 快速响应时间:能迅速响应并吸收瞬态电压冲击。
    - UL94V-0认证材料:符合严格的防火标准。
    - AEC-Q101合格:适用于汽车级应用。

    4. 应用案例和使用建议


    应用案例:3.0SMCJ系列瞬态电压抑制器可用于汽车电子系统的电源保护、工业控制设备中的信号线路保护、以及通信设备中的电涌保护。
    使用建议:
    - 在安装时应确保与散热铜垫接触良好,以提升散热效果。
    - 安装前应检查反向漏电流,确保其符合规定值。
    - 在设计电路时,要充分考虑钳位电压对后续电路的影响。

    5. 兼容性和支持


    兼容性:3.0SMCJ系列产品适用于多种应用,可与其他制造商的标准元件兼容。
    支持:厂商提供详细的技术文档和测试报告,支持客户进行相关开发。如有特殊要求,可以定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作,设备频繁过热 | 确保良好的散热设计,使用散热铜垫 |
    | 某些型号的反向漏电流异常 | 更换批次重新检测,确保质量 |
    | 电压钳位过高,影响后端电路 | 检查连接电路,调整钳位电压 |

    7. 总结和推荐


    综合评估:
    - 优点:高可靠性和卓越的防护能力,适合严苛环境的应用。
    - 推荐使用:鉴于其卓越的性能和广泛的应用场景,强烈推荐在各种需要瞬态电压保护的应用中使用。
    希望本文能够帮助您深入了解3.0SMCJ系列瞬态电压抑制器,并为您的应用选型提供有价值的参考。如需更多详细信息,请访问官网:http://www.smc-diodes.com 或联系销售部门:sales@smc-diodes.com。

3.0SMCJ8.5CA参数

参数
峰值脉冲电流 208.4A
峰值脉冲功率 3KW
极性 双向
工作电压 -
箝位电压 14.4V
击穿电压 9.44V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3.0SMCJ8.5CA厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

3.0SMCJ8.5CA数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 TVS二极管/ESD抑制器 SMC/江苏桑德斯 3.0SMCJ8.5CA 3.0SMCJ8.5CA数据手册

3.0SMCJ8.5CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.6632
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4989.6
