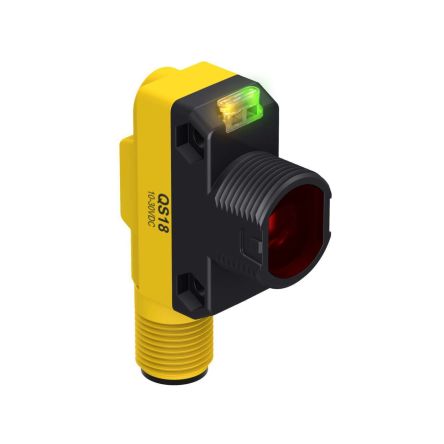

QS18EP6XLPCQ8

产品分类: 其他传感器
厂牌: BANNER ENGINEERING
产品描述:
供应商型号: 2170-QS18EP6XLPCQ8-ND
供应商: Digi-Key
标准整包数: 1
BANNER ENGINEERING 其他传感器 QS18EP6XLPCQ8

QS18EP6XLPCQ8概述

    Cost Effective Coaxial Optics Clear Object Sensor

    1. 产品简介


    Cost Effective Coaxial Optics Clear Object Sensor 是一款高性能的透明物体检测传感器,适用于各种高对比度传感应用。该传感器能够可靠地检测透明、半透明和不透明的目标物,如PET瓶子、玻璃容器、透明薄膜,甚至LCD面板、太阳能板和半导体晶圆等光学表面。该传感器设计紧凑,易于安装和调整,具备出色的性能和广泛的适用性。

    2. 技术参数


    - 供电电压: 10 V 至 30 V 直流电(±10%)
    - 输入电流: <25 mA(不含负载电流)
    - 重复性: 100 µs
    - 过载保护电路: 反向极性和瞬态电压保护
    - 输出配置: 电流源型(PNP)或电流沉型(NPN),取决于型号
    - 关闭状态泄漏电流: <50 µA(30 V 时)
    - 开启状态饱和电压: <1.5 V(10 mA 时),<3 V(100 mA 时)
    - 响应时间: 400 µs
    - 发射LED: 可见红光,波长为625 nm
    - 指示器: 两个LED灯(一个绿色,一个琥珀色)
    - 防护等级: IEC IP67;NEMA 6
    - 温度范围: -40 °C 至 +70 °C
    - 湿度范围: 95%(+50 °C,非冷凝)

    3. 产品特点和优势


    - 可靠检测: 传感器能够可靠地检测透明、半透明及不透明物体,即使在微弱对比度条件下也能正常工作。
    - 无死区检测: 采用同轴光学设计,确保目标物到传感器表面之间无盲区。
    - 简单调整: 单转调节器使设定和调试变得简便。
    - 信号强度指示器: 显示信号强度,便于调整敏感度和监测性能。
    - 快速响应: 具备低抖动的高速响应速度,适合高速包装和灌装应用。
    - 可见红光斑: 方便对齐的明亮红色光斑。
    - 方便安装: 提供多种安装选项,适用于18 mm 直径或侧面安装。
    - 全方位指示灯: 360°全方位指示灯显示操作状态。
    - 防护等级: IP67 等级的ABS外壳确保耐用性和防护性。

    4. 应用案例和使用建议


    - 低对比度应用: 例如检测PET瓶、玻璃容器和透明薄膜。为了确保最佳检测效果,需按照指定步骤正确安装和调整传感器。
    - 安装步骤:
    1. 将传感器安装在需要的位置,但不要拧紧螺丝。
    2. 调整传感器光斑与反射镜中心对齐。
    3. 使反射镜垂直于传感器光轴。
    4. 拧紧螺丝固定传感器。

    - 建议:
    - 确保无任何物体阻挡传感器与反射镜之间的光路。
    - 在调整敏感度时,根据检测对象是透明还是不透明采取不同的调整方法。

    5. 兼容性和支持


    - 配件: 提供多种电缆和连接器选择,如M12/Euro风格、M8/Pico风格的线缆,以及各种长度和角度的连接器。
    - 支持服务: 官方网站提供进一步的产品支持,包括详细的安装指南和技术文档。
    - 保修: 传感器享受一年质保,由制造商免费维修或更换。

    6. 常见问题与解决方案


    - 问题: 无法可靠检测目标物。
    - 解决方案: 检查并重新调整传感器与反射镜的对齐,确保无任何物体阻挡光路。
    - 问题: 指示灯闪烁或异常。
    - 解决方案: 调整传感器敏感度,直至指示灯正常工作。
    - 问题: 输出不稳定。
    - 解决方案: 检查电源电压和线路连接,确保电源稳定。

    7. 总结和推荐


    这款Cost Effective Coaxial Optics Clear Object Sensor凭借其出色的检测能力、易用性和多功能性,非常适合高对比度透明物体检测的应用。无论是PET瓶生产、玻璃容器制造还是其他工业自动化领域,它都表现出色。强烈推荐用于需要高精度检测的场合。

QS18EP6XLPCQ8参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18EP6XLPCQ8厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

QS18EP6XLPCQ8数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 其他传感器 BANNER ENGINEERING QS18EP6XLPCQ8 QS18EP6XLPCQ8数据手册

QS18EP6XLPCQ8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 169.52 ¥ 1418.6705
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1418.67
直接购买
加入购物车
