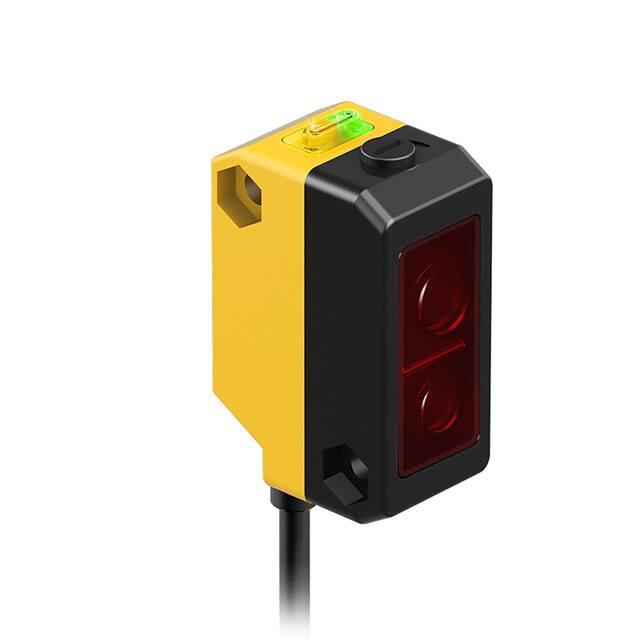

QS18VP6AF300Q5

产品分类: 其他传感器
厂牌: BANNER ENGINEERING
产品描述:
供应商型号: 2170-QS18VP6AF300Q5-ND
供应商: Digi-Key
标准整包数: 1

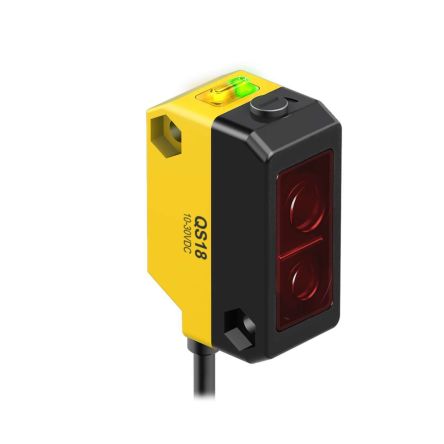

BANNER ENGINEERING 其他传感器 QS18VP6AF300Q5

QS18VP6AF300Q5概述

    # 世界领先的背景抑制传感器:QS18AF

    产品简介


    QS18AF是一种具有出色光学性能的紧凑型传感器,专为需要高度可靠检测的应用而设计。它采用背景抑制模式,能够在各种背景条件和目标颜色变化的情况下提供稳定可靠的检测。QS18AF不仅适用于工业自动化领域,还可以广泛应用于物流、包装、食品加工等行业,用于物体检测、位置控制等任务。

    技术参数


    - 型号:QS18VN6AF300, QS18VP6AF300, QS18AB6AF300
    - 供电电压:10到30V直流(最大纹波不超过10%)
    - 传感范围:可调切断距离30到300毫米,最小感应范围4到10毫米(根据切断距离变化)
    - 输出类型:NPN, PNP, 双极型(1 NPN + 1 PNP)
    - 信号灯:绿色指示灯表示电源开启;黄色指示灯表示光感测状态,闪烁时表示边缘检测条件
    - 光源:可见红光LED(640纳米)
    - 保护电路:反向极性保护和瞬态电压保护
    - 响应时间:2.8毫秒的ON/OFF切换时间
    - 连接方式:2米(6.5英尺)4线PVC电缆,或者9米(30英尺)PVC电缆,或4针Pico风格或Euro风格150毫米(6英寸)快速断开插头
    - 环境等级:符合IEC IP67,NEMA 6标准,UL Type 1
    - 工作温度:-20°C至55°C(-4°F至131°F)
    - 相对湿度:50°C下95%相对湿度(非冷凝状态)

    产品特点和优势


    1. 背景抑制功能:背景抑制模式能够忽略远距离背景干扰,确保目标检测的准确性。
    2. 高可靠性:具有较强的抗荧光灯干扰能力和防止交叉干扰的算法,可以安装在近距离内而不会相互影响。
    3. 易调节:简单的多圈螺丝调整,方便设置截止距离。
    4. 高精度:采用可见红光LED和可调节的光学系统,精确检测目标物体的位置。
    5. 多功能:支持NPN、PNP和双极性输出类型,满足不同应用需求。

    应用案例和使用建议


    应用案例
    假设在输送带上有一个黑色纸张反射率的对象和一个白色背景。根据《图7》所示,对象和背景之间的最小分离距离需要大于12毫米。按照背景抑制模式的设定步骤,传感器可以可靠地检测到该对象。
    使用建议
    - 安装位置:将传感器安装在暗色对象的最远位置,且距离物体必须小于图7所示的最大值。
    - 调试:首先将调节电位计逆时针旋转至黄灯熄灭,再顺时针旋转至黄灯亮起。
    - 对象与背景分离:保证对象和背景之间有足够的分离距离,避免检测误差。

    兼容性和支持


    QS18AF传感器具有广泛的兼容性,可以与多种电缆和接头配合使用。此外,该产品还提供了详细的安装指南和技术支持。如需更多帮助,请访问官方网站:[Banner Engineering](https://www.bannerengineering.com)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法检测到目标物体 | 确认电源连接正确,并检查是否遵循正确的设定步骤。 |
    | 输出状态不稳定 | 检查传感器与目标之间的距离是否合适,确保背景与目标之间的分离距离足够大。 |
    | 传感器工作异常 | 联系技术支持或查看详细的产品手册以获取进一步指导。 |

    总结和推荐


    QS18AF是一种性能优异的背景抑制传感器,其出色的检测能力、高可靠性及简单易用的特性使其成为众多工业领域的理想选择。无论是用于物流分拣、包装检测还是其他复杂应用场景,QS18AF都能提供卓越的检测效果。我们强烈推荐在需要高精度和可靠性的场合使用该传感器。

QS18VP6AF300Q5参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

QS18VP6AF300Q5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。
