Q20PLVQ5

产品分类: 其他传感器
厂牌: BANNER ENGINEERING
产品描述:
供应商型号: 2170-Q20PLVQ5-ND
供应商: Digi-Key
标准整包数: 1

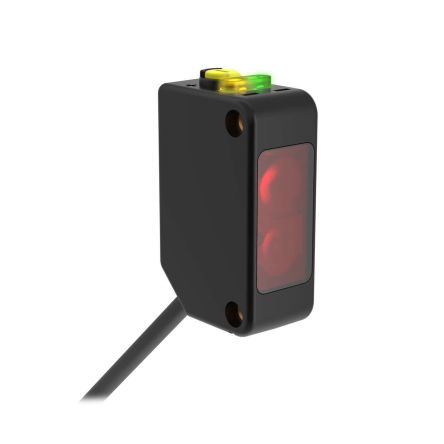

BANNER ENGINEERING 其他传感器 Q20PLVQ5

Q20PLVQ5概述

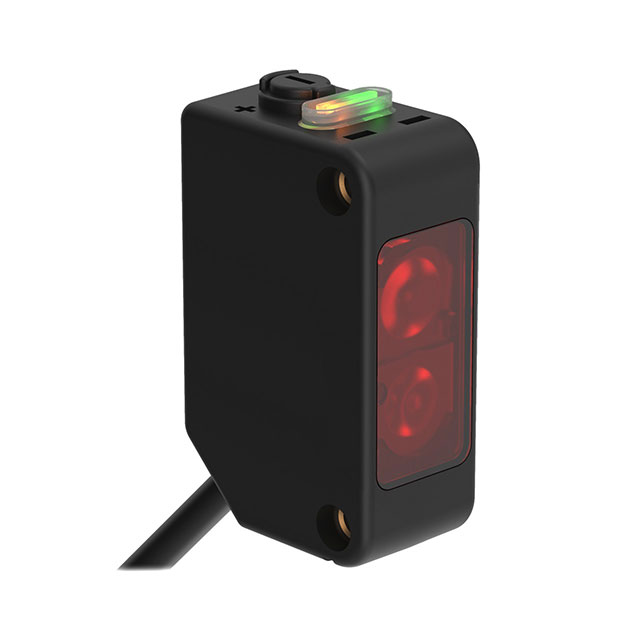

    # WORLD-BEAM® Q20 系列光电传感器技术手册

    产品简介


    WORLD-BEAM® Q20 系列光电传感器是一组紧凑型、坚固耐用、密封性能优良且采用过模塑塑料外壳设计的产品。它们广泛应用于工业自动化、机器人技术、物流系统等领域,适用于需要高精度检测、稳定输出和良好抗干扰能力的场合。此系列传感器提供多种传感模式(如对射式、反射式、长距离扩散式等),支持宽电压范围操作,并通过其多功能的设计满足各种复杂的应用需求。

    技术参数


    以下为Q20系列光电传感器的技术规格:
    - 供电电压: 10至30V直流(允许最大10%纹波)
    - 输出电流: 最大100mA(带短路保护)
    - 输出响应时间: 对射模式:1ms通/600μs断;其他模式:850μs通/断
    - 过流保护: 内置反向极性及瞬态电压保护电路
    - 工作温度: -20°C 至 +60°C(-4°F 至 +140°F)
    - 相对湿度: 最大95%(在+50°C时,非凝结)
    - 防尘防水等级: IEC IP67;NEMA 6
    - 振动与冲击测试: 符合MIL-STD-202F(振动)及IEC 60947-5-2(冲击)标准
    - 电缆长度: 2米、9米PVC电缆,或带有4针M8/Pico-style、M12/Euro-style快速连接插头的可选配置

    产品特点和优势


    1. 紧凑设计: 采用小型矩形封装,易于安装于狭小空间。
    2. 优异的抗噪性能: 先进的电子设计有效减少外部噪声干扰及交叉信号干扰。
    3. 多种传感模式: 提供对射、反射、长距离扩散等多种模式,适应多样化应用场景。
    4. 背景抑制功能: 背景抑制模型可忽略背景物体,在150mm范围内实现可靠检测。
    5. 可视化调试: 明亮的LED指示灯位于顶部,便于360°观察,方便调试与监控。

    应用案例和使用建议


    应用案例
    - 物流分拣系统: 利用对射模式检测物品位置,确保高速分拣准确性。
    - 自动化生产线上料检测: 使用固定场模式来精确控制输送带上材料的高度。
    - 工业机器人末端执行器检测: 通过反射模式实时跟踪工件状态。
    使用建议
    - 在安装过程中尽量避开强光直射区域以提高检测可靠性。
    - 根据实际需求选择合适长度的电缆版本。
    - 当需要长期户外使用时,考虑添加防护套管以延长使用寿命。

    兼容性和支持


    该产品与多种标准工业接线系统完全兼容,包括但不限于M8/M12快速连接器。客户可通过访问官方网站获得详细技术支持文档及在线培训资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 检查电源连接是否正确,确认输入电压范围 |
    | 输出始终为“开”状态 | 调整灵敏度调节电位器直至正常 |
    | 输出不稳定 | 确保周围环境无强烈光源干扰 |

    总结和推荐


    综上所述,WORLD-BEAM® Q20 系列光电传感器凭借其卓越的性能表现、广泛的适用范围以及友好的用户界面设计,是一款值得信赖的选择。无论是小型制造业还是大型物流中心,这款产品都能以其出色的稳定性和灵活性成为关键环节的理想工具。我们高度推荐此系列产品用于需要高性能光电检测解决方案的各种场合。

Q20PLVQ5参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

Q20PLVQ5厂商介绍

Banner Engineering是一家全球领先的自动化技术供应商,专注于工业自动化领域。公司成立于1960年,总部位于美国明尼苏达州,在全球范围内设有多个分支机构和销售网络。

Banner Engineering的主营产品主要分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于工业自动化、机器人、物流等领域。

2. 视觉系统:包括3D视觉传感器、2D视觉传感器等,用于物体识别、定位、测量等。

3. 无线通信:包括无线I/O、无线网关等,用于实现设备间的无线数据传输。

4. 指示灯和显示器:包括LED指示灯、LCD显示器等,用于设备状态显示和人机交互。

5. 连接和接口:包括各种电缆、连接器、接口模块等,用于设备间的电气连接。

Banner Engineering的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:产品经过严格的质量控制和测试,确保可靠性和稳定性。

3. 客户服务:提供专业的技术支持和售后服务,帮助客户解决实际问题。

4. 全球布局:在全球范围内设有分支机构和销售网络,方便客户就近购买和获取服务。

Q20PLVQ5数据手册

厂牌 PDF简要描述 下载
BANNER ENGINEERING 其他传感器 BANNER ENGINEERING Q20PLVQ5 Q20PLVQ5数据手册
