LMV232TL/NOPB

产品分类: RF检测器
厂牌: TEXAS INSTRUMENTS
产品描述: 13mA 2.5V~3.3V Cellular,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA 2.5V 50MHz 3.3V 2GHz -11dBm~13dBm 23dB ±1dB BGA 贴片安装 1.51mm*1.51mm*360μm
供应商型号: LMV232TL/NOPB
供应商: 国内现货
标准整包数: 1000

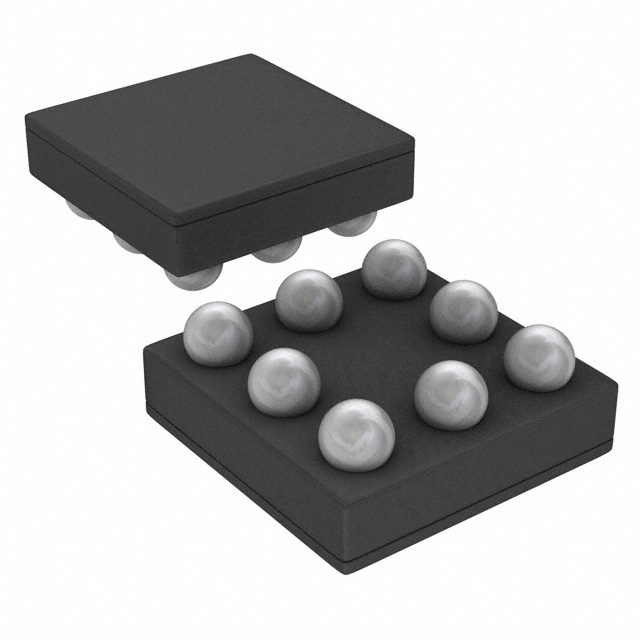

TEXAS INSTRUMENTS RF检测器 LMV232TL/NOPB

LMV232TL/NOPB概述

    LMV232 双通道集成均方功率检测器技术手册

    产品简介


    LMV232 是一款专为3G移动通信设计的双通道集成均方功率检测器,适用于CDMA 和 WCDMA 应用。该器件主要功能是进行射频(RF)传输功率测量,特别适合用于精确测量峰值到平均比(Peak-to-Average Ratio, PAR)较高的信号。适用于多种应用场合,如3G 移动通信、UMTS、WCDMA、CDMA2000、TD-SCDMA、RF控制、无线局域网(WLAN)、PC卡和GPS模块等。

    技术参数


    - 供电电压范围: 2.5V 至 3.3V
    - 工作温度范围: -40°C 至 +85°C
    - 射频频率范围: 50 MHz 至 2 GHz
    - 电源电流(Active模式): 9.8 mA 至 13 mA
    - 关机模式电流: 0.09 μA 至 5 μA
    - 逻辑低电平输入电压 (VLOW): 0.8 V
    - 逻辑高电平输入电压 (VHIGH): 1.8 V
    - 输出电压摆幅: 20 mV 至 80 mV(正轨),20 mV 至 60 mV(负轨)
    - 输出短路电流: 3.7 mA 至 5.1 mA(源极),3.7 mA 至 5.5 mA(灌电流)
    - 转换增益: 1900 MHz 时为 10 μA/mW
    - 噪声电压: 400 nV/√Hz
    - 增益带宽积 (GBW): 3.7 MHz
    - 斜率 (SR): 3.0 V/μs
    - RF 输入阻抗: 50Ω
    - 动态范围: -11 dBm 至 +13 dBm
    - 信道隔离度: 55 dB 至 62 dB

    产品特点和优势


    LMV232具有多个独特功能,使其在市场上脱颖而出。首先,它具有大于20 dB 的平方律检测范围,适用于多种RF应用。其次,通过外部配置增益和低通滤波器带宽,使用户可以根据需求进行调整。此外,内部50Ω的RF终端阻抗使得它可以直接连接到20 dB定向耦合器,无需额外的外部组件。最后,它提供了一种低成本的8焊球 DSBGA 封装,具有最小的外形尺寸和高度。

    应用案例和使用建议


    LMV232 在典型的3G移动通信系统中表现出色,尤其是在CDMA和WCDMA应用中。一个典型的应用场景是,在手机中对两个功率放大器(PA)的输出功率进行测量。该检测器可以分别测量来自两个RF输入的功率,通过选择BS引脚的状态来确定测量通道。为了实现最佳的动态范围,用户可以选择适当的电阻R1和电容C1来配置增益和滤波器带宽。对于低功率水平的测量,注意ADC的分辨率是关键因素。

    兼容性和支持


    LMV232 可以与各种符合标准的RF组件兼容,例如20 dB定向耦合器。制造商提供了详尽的技术支持文档,并可通过官方渠道获取进一步的技术援助和维护服务。

    常见问题与解决方案


    1. 如何设置LMV232进入关机模式?
    - 将SD引脚置高即可进入关机模式,此时电流消耗显著降低。
    2. LMV232的最大功耗是多少?
    - 最大功耗取决于工作温度和环境热阻。计算公式为PD = (TJ(MAX) - TA)/θJA。
    3. 输出电压摆幅不准确怎么办?
    - 检查外部RC网络配置,并调整R1和C1的值以优化增益和带宽。

    总结和推荐


    综上所述,LMV232凭借其出色的检测精度、易于配置的参数和紧凑的设计,非常适合应用于CDMA和WCDMA相关的通信设备中。对于需要精确射频功率测量的应用,LMV232是一款可靠的选择。强烈推荐在相关项目中使用LMV232。

LMV232TL/NOPB参数

参数
可编程性 -
典型工作供电电压 2.5V~3.3V
射频类型 Cellular,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA
典型供电电流 13mA
动态范围 23dB
最大工作频率 2GHz
最小工作频率 50MHz
最大工作供电电压 3.3V
精度 ±1dB
输入范围 -11dBm~13dBm
最小工作供电电压 2.5V
长*宽*高 1.51mm*1.51mm*360μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

LMV232TL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV232TL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS RF检测器 TEXAS INSTRUMENTS LMV232TL/NOPB LMV232TL/NOPB数据手册

LMV232TL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
