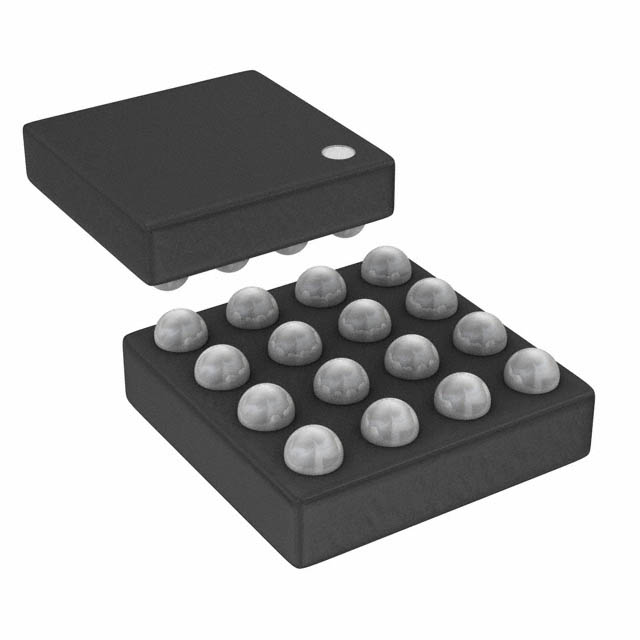

ADP5030ACBZ-1228R7

产品分类: RF检测器
厂牌: ANALOG DEVICES
产品描述: 120μA ISM,GPS 2.5V 5.5V ±0.7dB BGA 贴片安装 1.56mm*1.56mm*400μm
供应商型号: CY-ADP5030ACBZ-1228R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES RF检测器 ADP5030ACBZ-1228R7

ADP5030ACBZ-1228R7概述

    ADP5030 Dual, 200 mA, High Performance RF LDO with Load Switch

    1. 产品简介


    产品类型:ADP5030 是一款高性能的低压差线性稳压器(LDO),集成双通道200 mA低功耗电压调节器、负载开关及电平转换逻辑,采用微型封装(1.6 mm × 1.6 mm WLCSP)设计。
    主要功能:
    - 双通道200 mA低功耗电压调节器。
    - 集成低RDSON负载开关。
    - 支持电平转换逻辑。
    应用领域:
    - 射频子系统
    - GPS设备
    - 便携式电子设备

    2. 技术参数


    - 输入电压范围:VIN1为2.5 V至5.5 V,VIN2为1.1 V至1.8 V,VIN3为VIN2至3.6 V。
    - 初始精度:±0.7%。
    - 输出噪声:27 μVrms(VOUTx = 1.2 V),50 μVrms(VOUTx = 2.8 V)。
    - 电源抑制比(PSRR):
    - 100 Hz:76 dB
    - 1 kHz:76 dB
    - 10 kHz:70 dB
    - 100 kHz:60 dB
    - 1 MHz:40 dB
    - 负载开关电阻(RDSON):100 mΩ(VIN2 = 1.8 V)
    - 工作温度范围:−40°C至+125°C。

    3. 产品特点和优势


    - 超低功耗:启动电流仅为60 μA,负载电流高达200 mA时也仅有220 μA。
    - 高电源抑制比:在1 MHz频率下仍保持40 dB的PSRR,保证了稳定输出。
    - 出色的瞬态响应:低功耗和宽输入电压范围,适用于电池供电的便携式设备。
    - 集成负载开关:内置100 mΩ的低RDSON负载开关,支持高负载电流(最大500 mA)。

    4. 应用案例和使用建议


    - 射频设备:ADP5030在射频子系统中的应用,能够有效过滤噪声,提供稳定的电源。
    - GPS设备:对于需要高度稳定的电源供给的GPS设备,ADP5030的低输出噪声和高PSRR特性使其成为理想选择。
    - 便携式设备:由于其超低功耗,特别适合应用于需要长时间续航的便携式设备。
    使用建议:
    - 在应用ADP5030时,确保选用适当的输入和输出电容(最小值为0.70 μF),以满足其对电容ESR的要求。
    - 为保证稳定性和可靠性,考虑环境条件和电路板布局对热阻的影响。

    5. 兼容性和支持


    - 兼容性:ADP5030与其他标准电子元件和设备具有良好的兼容性。
    - 支持:Analog Devices提供全面的技术支持和维护服务,帮助客户解决技术问题。

    6. 常见问题与解决方案


    - 问题1:如何配置ADP5030的激活模式?
    - 解决方案:通过MSEL引脚进行配置。连接MSEL到GND选择模式1,连接MSEL到VIN1选择模式2。

    - 问题2:ADP5030的负载开关如何启用?
    - 解决方案:通过EN2引脚启用VOUT2和VOUT3,当MSEL设置为逻辑0时,启用逻辑NOR,逻辑1时启用逻辑AND。

    7. 总结和推荐


    ADP5030以其卓越的性能、紧凑的设计和广泛的适用范围,在射频子系统、GPS设备及其他便携式电子设备中展现出色的表现。它不仅提供了高效的电源管理,还具备强大的电平转换能力和良好的可靠性。因此,强烈推荐在上述应用领域中使用ADP5030。
    总的来说,ADP5030是一款高性能、可靠且易于集成的电子元器件,非常适合于需要高效电源管理和低功耗的现代电子设备。

ADP5030ACBZ-1228R7参数

参数
典型工作供电电压 -
输入范围 -
动态范围 -
精度 ±0.7dB
射频类型 ISM,GPS
最大工作频率 -
最大工作供电电压 5.5V
可编程性 -
最小工作供电电压 2.5V
典型供电电流 120μA
最小工作频率 -
长*宽*高 1.56mm*1.56mm*400μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ADP5030ACBZ-1228R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5030ACBZ-1228R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF检测器 ANALOG DEVICES ADP5030ACBZ-1228R7 ADP5030ACBZ-1228R7数据手册

ADP5030ACBZ-1228R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.43 ¥ 10.7146
库存: 25838
起订量: 94 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.71
