CPDETLS-4000

产品分类: RF检测器
厂牌: CRYSTEK
产品描述: Crystek 射频功率计, 最大频率4GHz, SMA连接器, 直流电压连接
供应商型号: 744-1445-ND
供应商: Digi-Key
标准整包数: 1

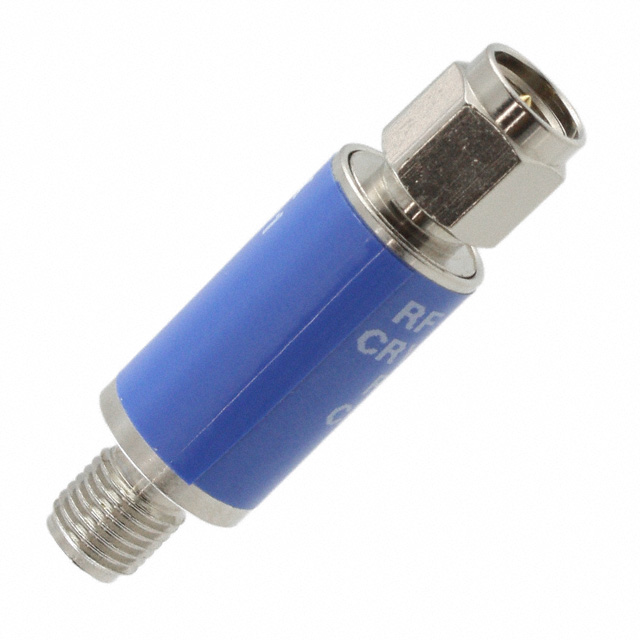

CRYSTEK RF检测器 CPDETLS-4000

CPDETLS-4000概述

    高品质电子元器件产品技术手册解析


    本文将详细介绍一款高频功率检测器的技术规格及应用,该产品来自Crystal公司,型号为CPDETLS-4000。


    1. 产品简介



    型号:CPDETLS-4000
    产品类型:零偏压肖特基二极管功率检测器
    主要功能:作为大信号功率检测器,能够在输入信号强度超过-10 dBm时工作,适用于微波频率范围内的射频信号检测。
    应用领域:主要用于微波通信系统、雷达系统及实验室测试设备。此外,也适用于低成本射频功率监控应用和通用实验室用途。


    2. 技术参数



    - 频率范围:10 MHz 至 4 GHz
    - 输入信号范围:-10 dBm 至 +30 dBm
    - 输出电压:最大可达到1275.450 mV(在4GHz频率下的最大输入信号强度下)
    - 视频电容:100 pF
    - 工作温度:-20°C至+70°C
    - 存储温度:-40°C至+85°C

    根据技术手册中提供的输出电压与输入功率的关系曲线,我们可以观察到,随着输入功率增加,输出直流电压显著上升,表现出良好的线性度和动态范围。这使得该检测器适用于各种复杂和高精度的应用场景。


    3. 产品特点和优势



    - 零偏压肖特基二极管设计:该结构保证了检测器无需额外电源即可工作,简化了电路设计并降低了功耗。
    - 宽频带覆盖:从10 MHz到4 GHz的频率范围覆盖,使其能够适应多种微波应用需求。
    - 高灵敏度和线性度:在-10 dBm至+30 dBm的输入信号范围内保持稳定的检测能力,适合于需要精确测量的场合。
    - 紧凑封装:小型化设计便于集成到现有系统中,提高系统灵活性。


    4. 应用案例和使用建议



    在实际应用中,这款功率检测器广泛应用于微波通信系统的前级功率监控,确保信号强度始终处于安全范围内;同时,在雷达系统中,它也可以用于监测发射功率以避免过载或失效。对于实验室使用,建议连接至射频信号源并使用数字万用表读取输出电压值,通过调整输入功率来校准系统。


    5. 兼容性和支持



    该功率检测器采用SMA接头,方便与标准同轴电缆连接。Crystek公司提供了详尽的技术文档和支持服务,用户可以访问官方网站下载资料,或者联系技术支持团队解决具体问题。


    6. 常见问题与解决方案



    | 问题描述 | 解决方案 |
    | :--: | :--: |
    | 输出电压异常低 | 检查输入信号强度是否低于-10 dBm,必要时增加信号源功率。 |
    | 输出电压不稳定 | 确认信号源是否提供纯净的正弦波形,避免杂波干扰。 |


    7. 总结和推荐



    总之,CPDETLS-4000功率检测器凭借其高灵敏度、宽频率范围以及简易的操作方式,在多种微波应用领域展现出卓越性能。对于需要进行精密射频信号检测或功率监控的项目来说,它是一个值得信赖的选择。因此,我们强烈推荐这款产品给相关领域的工程师和技术人员。

CPDETLS-4000参数

参数
最大工作频率 4GHz
精度 -
最小工作供电电压 -
最大工作供电电压 -
射频类型 General Purpose
可编程性 -
最小工作频率 10MHz
动态范围 -
输入范围 -10dBm~30dBm
典型供电电流 -
典型工作供电电压 -
长*宽*高 38.2mm(长度)
通用封装 SMA(DO-214AC)
安装方式 导线安装,贴片安装
零件状态 在售
包装方式 散装

CPDETLS-4000厂商介绍

CRYSTEK是一家全球知名的晶体振荡器制造商,专注于为各种应用提供高精度和高性能的频率控制解决方案。公司主营产品包括晶体振荡器、压控晶体振荡器(VCXO)、温度补偿晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)和晶体滤波器等。

CRYSTEK的产品广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子和****等领域。它们在确保设备精确同步和稳定运行方面发挥着关键作用。

CRYSTEK的优势在于其产品的高稳定性、低相位噪声和快速启动时间。公司还提供定制服务,以满足特定应用的精确需求。CRYSTEK致力于技术创新和质量控制,确保其产品在行业内保持领先地位。
