BH4126FV-E2

产品分类: RF检测器
厂牌: ROHM
产品描述: 5.5mA 2.3V~5.5V RKE,Access Control 2.3V 20MHz 5.5V 300MHz SSOP-16 贴片安装 5mm*4.4mm*1.15mm
供应商型号: BH4126FV-E2
供应商: 云汉优选
标准整包数: 1

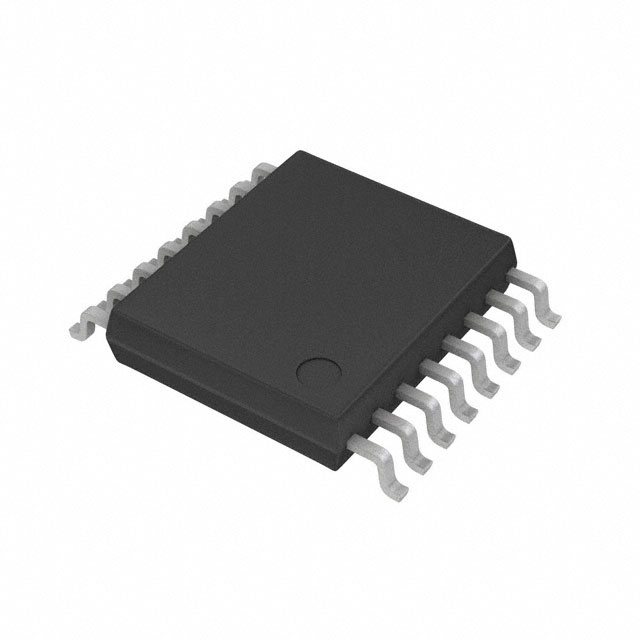

ROHM RF检测器 BH4126FV-E2

BH4126FV-E2概述

    BH4126FV 通信IC产品介绍

    1. 产品简介


    BH4126FV是一款专为射频遥控单元设计的集成通信集成电路(IC)。它集成了内部混频器、中频放大器和FM解调电路,能够广泛应用于无钥匙进入系统及其他需要无线通信控制的设备中。

    2. 技术参数


    BH4126FV的关键技术规格如下:
    - 工作频率范围:20MHz 至 300MHz(适用于混频器输入)
    - 电源电压:2.3V 至 5.5V
    - 最大功率消耗:350mW
    - 存储温度范围:-55℃ 至 +125℃
    - 操作温度范围:-40℃ 至 +85℃
    - 混合器输入阻抗:330Ω
    - 中频输出阻抗:330Ω
    - FM检测灵敏度:21.2mV/kHz
    - 电池节省功能:具备
    - 快速RSSI响应
    - 绝对最大额定值:
    - 电源电压:7.0V
    - 功耗:350mW
    - 存储温度:-55℃ 至 +125℃

    3. 产品特点和优势


    BH4126FV的主要特点是:
    - 多功能集成:集成了混频器、中频放大器和FM解调电路,极大地简化了设计。
    - 宽频率范围:适用频率范围广,适用于多种射频遥控应用。
    - 低功耗:配备电池节省功能,延长电池寿命。
    - 高灵敏度:FM检测灵敏度达到21.2mV/kHz,确保高精度解码。
    - 快速响应:快速RSSI响应使得系统更加灵敏,反应更快。
    这些特点使BH4126FV成为市场上极具竞争力的产品,在无钥匙进入系统和其他遥控设备中表现出色。

    4. 应用案例和使用建议


    BH4126FV的应用案例包括无钥匙进入系统。这类系统通常要求高度可靠性和响应速度。使用BH4126FV时,建议按照以下步骤进行安装和调试:
    - 正确连接电源和接地线:确保所有电源引脚(VCC)和地线(GND)连接正确。
    - 调整本地振荡器频率:根据具体需求设定本地振荡器的工作频率。
    - 配置FM检测和中频放大:根据设备的灵敏度要求进行相关参数的配置。
    为了优化性能,还建议定期检查电源电压和温度条件,确保系统在理想环境中运行。

    5. 兼容性和支持


    BH4126FV可以与各种其他电子元件和设备兼容。例如,它可以直接与晶体谐振器、陶瓷滤波器和电容器配合使用,以实现最佳性能。此外,供应商提供了全面的技术支持和售后服务,确保用户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    - 问题1:如何设置电池保存模式?
    - 解决方案:将Pin 3电压保持在0.2V以下即可启动电池保存模式。
    - 问题2:如果检测到的信号较弱,应该如何调节?
    - 解决方案:检查本地振荡器的频率是否准确,同时调整FM检测和中频放大的相关参数。
    - 问题3:设备长时间工作后发热严重怎么办?
    - 解决方案:确认设备在合适的温度范围内工作,并考虑增加散热措施。

    7. 总结和推荐


    BH4126FV是一款高性能的通信IC,具备多项独特功能和优势。它不仅拥有宽泛的工作频率范围和高灵敏度,还具备强大的电池保存功能和快速响应速度。总体来看,这款IC在无钥匙进入系统及其他遥控设备中具有很高的应用价值。因此,我们强烈推荐在相关应用中使用BH4126FV。

BH4126FV-E2参数

参数
最小工作频率 20MHz
可编程性 -
最大工作供电电压 5.5V
最小工作供电电压 2.3V
精度 -
射频类型 RKE,Access Control
最大工作频率 300MHz
典型供电电流 5.5mA
动态范围 -
典型工作供电电压 2.3V~5.5V
输入范围 -
长*宽*高 5mm*4.4mm*1.15mm
通用封装 SSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BH4126FV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BH4126FV-E2数据手册

厂牌 PDF简要描述 下载
ROHM RF检测器 ROHM BH4126FV-E2 BH4126FV-E2数据手册

BH4126FV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
