HMC1030LP5E

产品分类: RF检测器
厂牌: ANALOG DEVICES
产品描述: 143mA 4.5V~5.5V General Purpose 4.5V 0MHz 5.5V 3.9GHz -55dBm~15dBm 70dB ±1dB QFN 贴片安装
供应商型号: CY-HMC1030LP5E
供应商: Avnet
标准整包数: 1

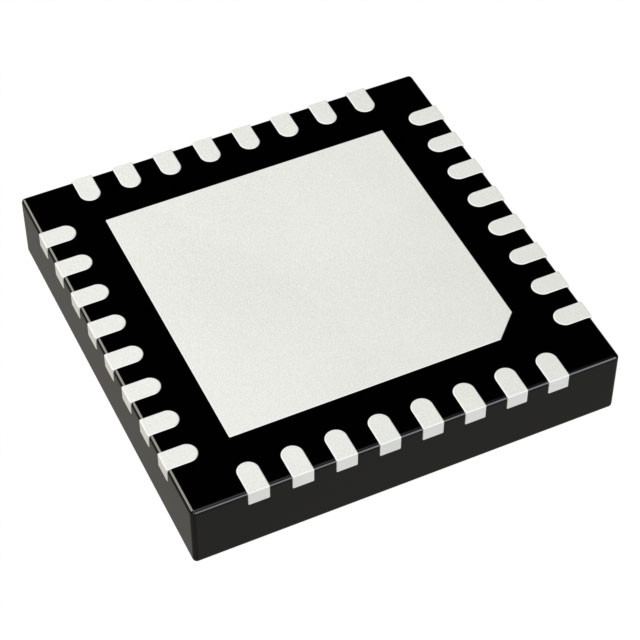

ANALOG DEVICES RF检测器 HMC1030LP5E

HMC1030LP5E概述

    HMC1030LP5E 双通道真有效值功率检测器

    产品简介


    HMC1030LP5E 是一款双通道真有效值(RMS)功率检测器,由Hittite Microwave Corporation设计制造。该检测器适用于从直流到3.9 GHz的高精度射频信号测量和控制应用。它能够在输入信号频率范围内实现精确的信号功率测量,特别适合于需要高精度、宽动态范围和优良温度稳定性的应用场景。

    技术参数


    - 频率范围:DC - 3.9 GHz
    - 输入动态范围:-55 dBm 至 +15 dBm
    - 单电源电压:+5V
    - 操作温度范围:-40°C 至 +85°C
    - 通道匹配度:< 1 dB
    - 通道隔离度:> 55 dB
    - 线性度:37 mV/dB
    - 温度传感器输出:2 mV/°C
    - 封装形式:32 引脚 5x5 mm SMT 封装
    - 电源电流:在无输入信号时为 120.6 mA(-40°C),159.5 mA(+85°C)

    产品特点和优势


    HMC1030LP5E 检测器具备多个独特功能和优势,包括:
    - 出色的通道匹配度和通道隔离度:小于 1 dB 的通道匹配度和大于 55 dB 的通道隔离度,保证了高精度的信号测量。
    - 宽动态范围:70 dB 的动态范围,确保在多种输入信号强度下都能保持精确的测量结果。
    - 温度稳定性:通过内置的温度传感器提供温度补偿,提高在不同温度下的测量准确性。
    - 多功能输出端口:除了基本的 RMS 输出外,还提供差分输出和包络输出,可用于多种信号监测和控制应用。
    - 集成度高:所有关键功能集成在一个紧凑的 SMT 封装中,简化了系统设计和集成过程。

    应用案例和使用建议


    HMC1030LP5E 在多个领域有广泛的应用,如无线基础设施的收发信机、自动增益控制系统、电压驻波比监测和接收信号强度指示等。具体应用如下:
    - 无线基础设施无线电:用于监测和控制发射功率和接收信号强度,确保通信系统的稳定性和可靠性。
    - PA 线性化:通过实时监测信号强度,可以进行快速的过载保护和功率优化,提升PA效率。
    - 温度管理:通过内置的温度传感器,可实时监控器件的工作温度,及时调整工作状态以避免过热损坏。
    使用建议:
    - 校准:为了确保最佳测量精度,建议在使用前对设备进行适当的校准。
    - 温度管理:在高温环境下运行时,考虑采用散热措施,以避免影响测量精度。
    - 电源管理:在多通道同时工作时,确保供电稳定且满足器件的最大电流需求。

    兼容性和支持


    HMC1030LP5E 支持与多种射频前端电路和控制系统相兼容,能够无缝集成到现有的系统设计中。制造商提供了详细的技术文档和支持服务,确保用户能够顺利地完成产品选型、测试和部署。

    常见问题与解决方案


    - Q:如何校准设备?
    - A:建议使用厂家提供的校准工具和程序,在不同的输入信号条件下进行校准。
    - Q:如何处理温度过高的情况?
    - A:可以使用散热片或强制风冷等方式降低器件温度,并定期检查散热装置的有效性。
    - Q:如何调整电源电压?
    - A:确保供电电压在4.5V至5.5V之间,并检查电源电路以确保稳定供电。

    总结和推荐


    HMC1030LP5E 双通道真有效值功率检测器以其卓越的精度、宽广的动态范围和优良的温度稳定性,在射频信号测量和控制应用中表现出色。其高度集成的设计和广泛的兼容性使其成为多种应用的理想选择。对于需要高精度测量和稳定工作的应用场景,强烈推荐使用 HMC1030LP5E。在部署过程中,根据具体应用场景适当调整和优化,将能最大限度地发挥其性能优势。

HMC1030LP5E参数

参数
输入范围 -55dBm~15dBm
动态范围 70dB
典型供电电流 143mA
可编程性 -
典型工作供电电压 4.5V~5.5V
最大工作频率 3.9GHz
最大工作供电电压 5.5V
最小工作供电电压 4.5V
最小工作频率 0MHz
射频类型 General Purpose
精度 ±1dB
5.1mm(Max)
5.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 停产

HMC1030LP5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1030LP5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF检测器 ANALOG DEVICES HMC1030LP5E HMC1030LP5E数据手册

HMC1030LP5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
