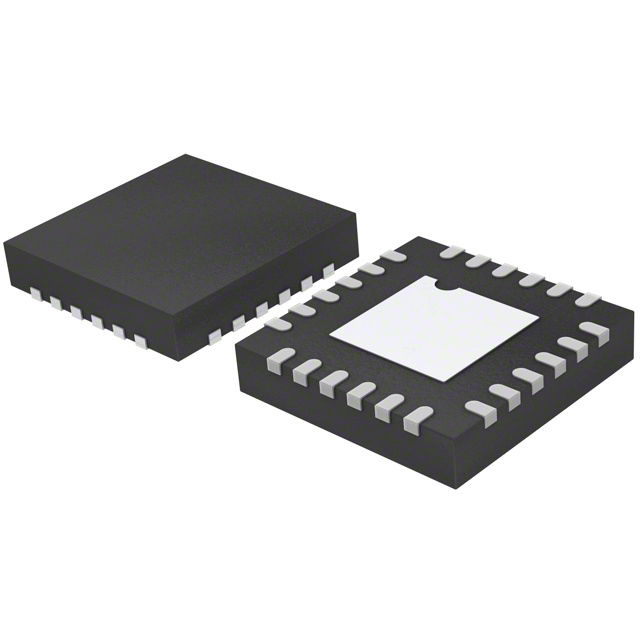

ADA4961ACPZN-R7

产品分类: RF检测器
厂牌: ANALOG DEVICES
产品描述: 15mA 3.3V~5V 3.3V 1.8GHz,3.2GHz 5V 3.2GHz LFCSP-24 贴片安装 4mm*4mm*750μm
供应商型号: ADA4961ACPZN-R7
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES RF检测器 ADA4961ACPZN-R7

ADA4961ACPZN-R7概述


    产品简介


    产品类型和功能
    ADA4961 是一款高性能的双极CMOS射频数字增益放大器(DGA),专为驱动重负载到2GHz及以上的应用而设计。该器件通过其高速性能和低失真特性,能够在宽频率范围内提供卓越的信号处理能力。
    主要功能
    - 高带宽:-3 dB 带宽可达3.2 GHz。
    - 高速响应:上升时间为12,000 V/μs,过冲恢复时间仅为1.2 ns。
    - 数字可调增益:电压增益范围为-6 dB至+15 dB,功率增益范围为-3 dB至+18 dB。
    - 低噪声和失真:在各种频率下的互调失真(IMD3)和三次谐波失真(HD3)表现优异。
    - 低功耗模式:可通过内部控制引脚实现多种电源模式。
    应用领域
    ADA4961适用于多种应用场景,包括:
    - ADC驱动器,特别是用于10位到14位的高速采样率转换器。
    - 射频/中频增益块。
    - 线路驱动器。
    - 仪器仪表。
    - 卫星通信系统。
    - 数据采集系统。
    - 军事系统。

    技术参数


    | 参数 | 测试条件/注释 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频带宽度(-3 dB) | 放大器输出指示 | 3200 MHz |
    | 频带宽度(-1 dB) | 放大器输出指示 | 1800 MHz |
    | 斜率 | 放大器输出阶跃为2 V | 12000 V/μs |
    | 噪声密度(RTO) | 输出噪声密度 | -154 | -154 dBm/Hz |
    | 增益范围 | 电压增益 | -6 +15 | dB |
    | 增益步长误差 | 误差 | ±0.2 dB |
    | 最大输出电压摆幅 | 电源电压为5.0 V | 5.0 Vp-p |
    | 输入共模电压 1.0 V |
    | 电源电压范围 3.3 5.0 | V |

    产品特点和优势


    ADA4961的主要特点如下:
    - 高带宽:达到3.2 GHz,适合高频应用。
    - 高增益精度:电压增益范围广,从-6 dB到+15 dB。
    - 低噪声和失真:在多个频率点上的IMD3和HD3指标均优于行业标准。
    - 灵活性:支持数字增益调整,可通过并行或串行接口控制。
    - 宽电源范围:支持3.3 V至5.0 V电源电压。
    - 低功耗模式:可显著降低功耗,延长电池寿命。
    这些特性使ADA4961成为射频和中频应用的理想选择,特别适合需要高性能和低失真的场合。

    应用案例和使用建议


    应用案例
    1. ADC驱动器:ADA4961可以用于驱动高分辨率ADC,如10位到14位的高速采样率转换器。
    2. 射频增益块:在射频链路中作为增益块使用,以提升信号强度。
    使用建议
    - 在使用ADA4961时,确保电源电压和输入信号符合其工作范围。
    - 使用适当的滤波电路来减少噪声干扰。
    - 通过外部电源去耦合电容来稳定电源电压。

    兼容性和支持


    兼容性
    ADA4961与大多数标准射频和中频电路兼容。可以通过其并行或串行接口轻松集成到现有的系统中。
    支持
    Analog Devices提供了详尽的技术文档和支持服务,包括评估套件和在线技术支持。

    常见问题与解决方案


    常见问题
    1. 如何设置正确的电源电压?
    - 根据具体应用需求选择合适的电源电压,确保在3.3 V至5.0 V之间。
    2. 如何调整增益?
    - 可以通过并行或串行接口进行数字增益调整,参阅数据手册中相关章节。
    3. 如何优化性能以减少噪声?
    - 使用低噪声电源和滤波器,适当设计PCB布局以减少噪声干扰。
    解决方案
    - 电源电压设置不正确:检查电源电压是否符合规范要求。
    - 增益无法正常调整:确认并行或串行接口配置正确。
    - 噪声过多:增加电源去耦电容和信号滤波器,优化PCB布局。

    总结和推荐


    综上所述,ADA4961是一款高性能、多功能的射频数字增益放大器。其出色的高带宽、低噪声和失真性能使其成为众多应用的理想选择。通过灵活的增益调整和多种电源模式,它能够满足不同的设计需求。因此,强烈推荐使用ADA4961在高精度、高速度的应用中。

ADA4961ACPZN-R7参数

参数
可编程性 -
典型工作供电电压 3.3V~5V
动态范围 -
输入范围 -
最小工作供电电压 3.3V
射频类型 -
最大工作频率 3.2GHz
最小工作频率 1.8GHz,3.2GHz
典型供电电流 15mA
精度 -
最大工作供电电压 5V
长*宽*高 4mm*4mm*750μm
通用封装 LFCSP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
