LMV228TLX/NOPB

产品分类: RF检测器
厂牌: TEXAS INSTRUMENTS
产品描述: 8mA 2.7V~5V Cellular,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA 2.7V 450MHz 5V 2GHz -15dBm~15dBm ±1dB DSBGA-4 贴片安装
供应商型号: LMV228TLX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS RF检测器 LMV228TLX/NOPB

LMV228TLX/NOPB概述

    高质量文章:LMV225/LMV226/LMV228 射频功率检测器

    产品简介


    LMV225/LMV226/LMV228射频功率检测器是一种适用于CDMA和WCDMA应用的30 dB射频功率检测器。该系列器件具有广泛的频率范围(450 MHz至2 GHz),能够提供精确的温度和电源补偿输出电压,该输出电压与射频输入功率呈线性关系(以dBm为单位)。它们在多个频段上运作,如CDMA、WCDMA和TDMA应用,且具备低功耗和多种封装形式(如DSBGA和WSON)。

    技术参数


    | 参数 | 规格 |

    | 封装 | DSBGA, WSON |
    | 供电电压 | 2.7V 至 5.5V |
    | 工作温度范围 | -40°C 至 85°C |
    | 输出电压范围 | 0.2V 至 2V |
    | 输入功率范围 | -30 dBm 至 0 dBm (LMV225), -15 dBm 至 15 dBm (LMV226/LMV228) |
    | 线性度 | 40 mV/dB |
    | 功率测量范围 | 30 dB |

    产品特点和优势


    LMV225/LMV226/LMV228的主要特点是它们能够在较宽的频率范围内提供高精度的功率检测。例如,LMV225检测器适合高电阻取样,而LMV226/LMV228则可以配合定向耦合器使用。另外,LMV226配备了缓冲输出,使其更加适用于需要低输出阻抗的应用场合。这些器件在多种应用场景下表现出色,尤其是在通信设备和移动设备中。通过精确的温度和电源补偿,它们在各种环境条件下都能稳定运行。

    应用案例和使用建议


    这些器件广泛应用于CDMA、WCDMA和TDMA系统中,用于功率控制和PA模块。例如,在一个典型的PA模块应用中,LMV225可以通过一个高阻抗分接头进行连接,以匹配PA的输出范围。在另一种应用中,LMV226/LMV228可直接与定向耦合器相连,以适应不同的PA范围。为了进一步降低AM调制引起的输出波动,可以在输出端添加一个外部电容,以减少不必要的噪声和波动。

    兼容性和支持


    LMV225/LMV226/LMV228与标准射频设备和器件兼容,如定向耦合器和天线。它们提供了广泛的频率响应和良好的温度稳定性,确保在各种射频环境中可靠工作。德州仪器为这些产品提供了详尽的技术文档和支持服务,确保用户能够高效地集成和使用这些器件。

    常见问题与解决方案


    问题1: 如何处理输出电压中的AM调制引起的波动?
    解决方案: 可以通过在输出端添加一个外部电容来滤波,以减少AM调制引起的波动。例如,在输出端添加一个1.5 nF的电容,可以将波动幅度减少到约12 mV,从而显著提高测量精度。
    问题2: 如何配置高阻抗分接头以实现最佳性能?
    解决方案: 需要根据PA的输出范围来正确配置高阻抗分接头。以LMV225为例,如果PA的输出功率范围为+31 dBm,则需要配置一个足够大的电阻值(如1800Ω)以实现所需的衰减量(31 dB)。

    总结和推荐


    总体而言,LMV225/LMV226/LMV228系列射频功率检测器是理想的高精度功率测量解决方案,特别适用于CDMA和WCDMA系统。它们的宽动态范围、线性度和精确的温度补偿能力使它们在多种应用中表现出色。此外,德州仪器提供了详尽的技术支持文档和样品服务,进一步增强了这些器件的易用性和可靠性。综上所述,强烈推荐在CDMA和WCDMA系统中使用这些高性能的射频功率检测器。

LMV228TLX/NOPB参数

参数
射频类型 Cellular,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA
动态范围 -
输入范围 -15dBm~15dBm
典型供电电流 8mA
精度 ±1dB
可编程性 -
最大工作频率 2GHz
最小工作供电电压 2.7V
典型工作供电电压 2.7V~5V
最小工作频率 450MHz
最大工作供电电压 5V
1.06mm(Max)
1.06mm(Max)
410μm(Max)

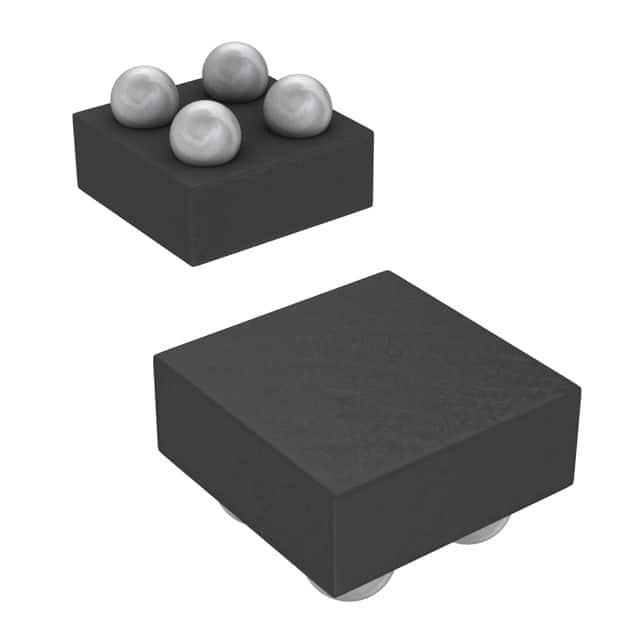

通用封装 DSBGA-4
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

LMV228TLX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV228TLX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS RF检测器 TEXAS INSTRUMENTS LMV228TLX/NOPB LMV228TLX/NOPB数据手册

LMV228TLX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.1802
2000+ ¥ 5.0485
3000+ ¥ 4.9168
库存: 6000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 5180.2
