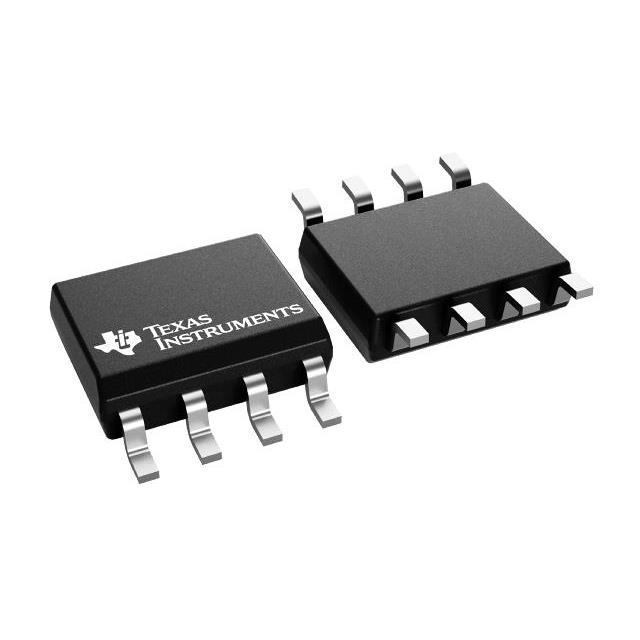

INA296A5QDDFRQ1

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: SP Amp Current Sense Amp Single 20V Automotive
供应商型号: INA296A5QDDFRQ1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 INA296A5QDDFRQ1

INA296A5QDDFRQ1概述


    产品简介


    INA296x-Q1电流感应放大器
    INA296x-Q1是德州仪器(Texas Instruments)推出的一款超精密双向电流感应放大器。它能够测量宽共模范围内的电压降,范围从−5V到110V,并且适用于各种高电压和高速度应用。这种放大器主要用于汽车电子、电池管理系统、燃料电池控制单元和智能接线盒等领域,以实现精确的电流检测和控制。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40°C至125°C |
    | 供电电压 | 2.7V至20V |
    | 感应带宽 | 1.1MHz |
    | 高速响应 | 8V/µs |
    | 设计符合标准 | AEC-Q100,满足汽车应用需求 |
    | 放大倍数选项 | 10V/V, 20V/V, 50V/V, 100V/V, 200V/V |
    | 输入偏置电压 | 最大值:±10µV(Version A),±150µV(Version B)|
    | 增益误差 | 最大值:±0.01%(Version A),±0.1%(Version B)|
    | 封装形式 | SOT23-8, VSSOP-8, SOIC-8, VSSOP-10 |

    产品特点和优势


    INA296x-Q1的主要优势在于其卓越的精度和宽泛的工作范围。版本A和版本B的不同增益误差特性允许用户根据具体应用需求进行选择。此外,高输入偏置电压和极低的输入偏置电流使得该器件在高电压和低噪声环境下表现优异,特别适合于对精度要求较高的场合。产品的高CMRR(共模抑制比)和出色的瞬态响应能力使其在复杂电磁环境中依然保持良好的稳定性和准确性。

    应用案例和使用建议


    典型应用示例:DC/DC转换器
    INA296x-Q1被广泛应用于DC/DC转换器中,以监测高电压系统的电流消耗。在设计时,可以将IN+端口连接到负载侧,而IN-端口连接到地或电压参考点。通过调整参考电压,可进一步优化输出电压范围。建议用户在使用过程中注意散热管理,确保系统在最大工作电流下保持良好的热稳定性。

    兼容性和支持


    INA296x-Q1具备多种封装形式,便于不同尺寸限制的应用场景选用。德州仪器为用户提供详尽的技术文档和开发支持资源,包括参考设计和详细的电气特性参数表,从而帮助用户快速上手并优化设计。

    常见问题与解决方案


    1. 问题:放大器在高温环境下表现不稳定。
    - 解决方案:增加散热措施,如添加散热片或采用更高效的散热结构,以降低工作温度。
    2. 问题:感应放大器的精度不如预期。
    - 解决方案:检查连接线路是否有干扰信号,适当增加滤波电容以减少外部噪声影响。

    总结和推荐


    综上所述,INA296x-Q1凭借其超高的精度、宽泛的工作范围以及卓越的电气特性,在汽车电子、电池管理系统等应用领域具有显著优势。对于需要精确电流检测的应用场合,INA296x-Q1无疑是一个值得推荐的高性能选择。德州仪器提供了全面的技术支持,使得用户能够在较短时间内完成产品集成和测试。因此,强烈推荐在需要高精度电流检测的场景中使用INA296x-Q1。
