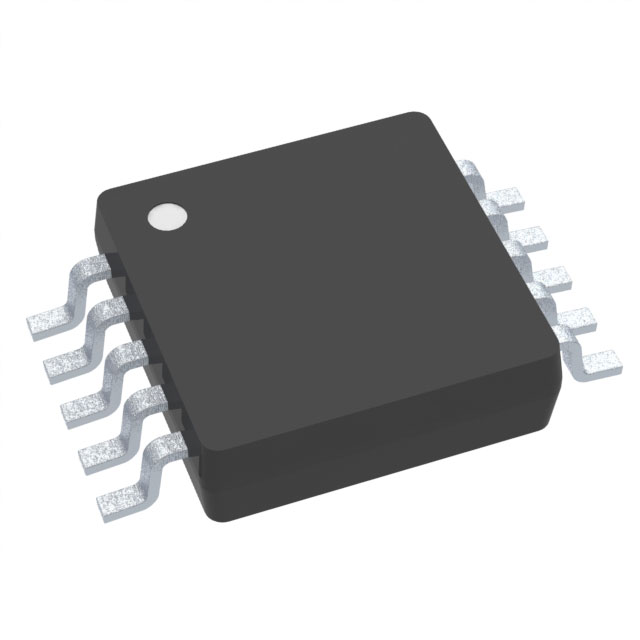

INA239AIDGSR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 640μA Current Sense VSSOP-10 贴片安装,黏合安装
供应商型号: INA239AIDGSR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 INA239AIDGSR

INA239AIDGSR概述

    INA239 High-Precision Power Monitor with SPI Interface

    1. 产品简介


    INA239 是一款高精度数字电流感测放大器,采用四线SPI数字接口。这款高性能设备专为电流检测应用设计,支持广泛的工业和商业用途,适用于直流/直流转换器、电源逆变器、工业电池组、以太网供电(PoE)、电信设备和企业服务器等领域。

    2. 技术参数


    以下是INA239的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压范围 | 2.7 5.5 | V |
    | 输入偏移电压 | ±1.5 | ±5 µV |
    | 偏移电压漂移 | ±2 | ±20 nV/°C |
    | 电源电压抑制比 | ±0.1 | ±1 µV/V |
    | 采样频率 10 MHz |
    | 高共模抑制比 140 | 160 | dB |
    | 工作温度范围 | -40 125 | °C |

    3. 产品特点和优势


    - 高分辨率ADC:具有16位Delta-Sigma ADC,确保高精度测量。
    - 宽输入范围:-0.3 V 至 +85 V 的宽共模电压范围,适合多种应用场合。
    - 低噪声:内部集成低通数字滤波器,提高测量准确性。
    - 低功耗:休眠模式下的电流消耗仅5 µA,显著降低能耗。
    - 灵活配置:通过SPI接口可进行多种参数配置,方便系统集成。

    4. 应用案例和使用建议


    INA239 主要应用于:
    - 直流/直流转换器和电源逆变器:监测电流和功率,提供准确的监控数据。
    - 工业电池组:确保电池健康状态的实时监控。
    - 以太网供电(PoE):为网络设备提供精确的电力管理。
    - 电信设备:用于通信系统的电源监控。
    使用建议:
    - 使用Kelvin连接连接输入引脚(IN+ 和 IN–)到感测电阻上,减少测量误差。
    - 为输入信号提供适当的滤波,防止高频噪声干扰。
    - 根据负载条件合理选择分流电阻,确保准确的电流测量。

    5. 兼容性和支持


    - 兼容性:支持广泛的应用环境,如电信设备和工业控制系统。
    - 技术支持:由Texas Instruments提供的详尽文档和在线支持资源,帮助用户更好地理解设备特性和使用方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收不到ADC完成通知 | 检查SPI通信设置是否正确,确保CNVR位设置正确。 |
    | 测量结果不准确 | 检查SHUNTCAL寄存器设置,确保其符合预期的分流电阻。 |
    | 噪声较大 | 调整ADC采样时间和平均次数,以降低噪声。 |

    7. 总结和推荐


    综上所述,INA239凭借其高精度、宽输入范围和灵活配置等优势,是一款非常优秀的电流感测和电源监控芯片。特别是在要求高精度和宽动态范围的应用中表现优异。强烈推荐在需要高效、精确电流和电源监控的系统中使用INA239。

INA239AIDGSR参数

参数
最小工作供电电压 -
放大器类型 Current Sense
典型供电电流 640μA
最大工作供电电压 -
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA239AIDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA239AIDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS INA239AIDGSR INA239AIDGSR数据手册

INA239AIDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
