TMAG5253BA2IQDMRR

产品分类: 其他传感器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TMAG5253BA2IQDMRR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他传感器 TMAG5253BA2IQDMRR

TMAG5253BA2IQDMRR概述

    TMAG5253 Low-Power Linear Hall Effect Sensor

    1. 产品简介


    产品类型:低功耗线性霍尔效应传感器
    主要功能:该器件通过磁通密度感应产生线性输出,具备超低功耗、快速启动时间和温度补偿等功能。
    应用领域:适用于游戏控制器及外设、磁接近传感器、移动机器人电机控制、无绳电动工具、吸尘机器人以及无人机载荷控制等多种场景。

    2. 技术参数


    - 电源电压范围:1.65 V - 3.6 V
    - 工作电流:
    - 激活模式下:2 mA(1.8 V时)
    - 关闭模式下:<20 nA(1.8 V时)
    - 平均电流:≤10 µA(100 Hz占空比时)

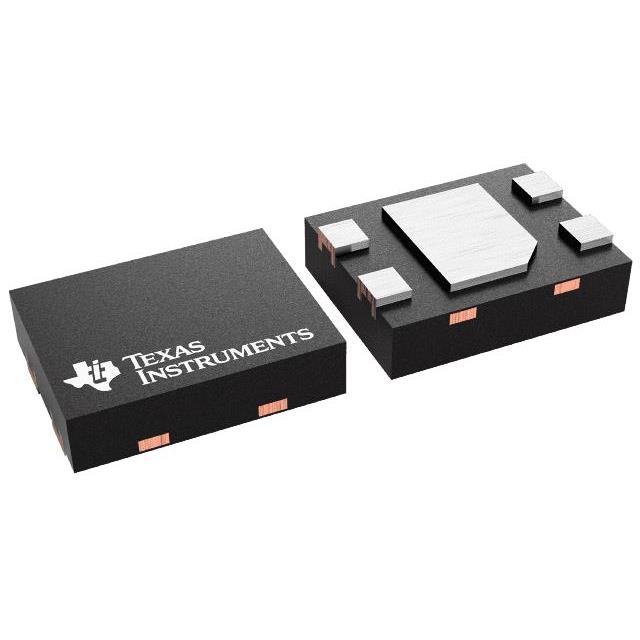

    - 封装类型:DMR (X2SON) 1.40 mm × 1.10 mm
    - 操作环境:温度范围 -40°C 至 125°C
    - 磁通密度范围选项:
    - A1:±20 mT
    - A2:±40 mT
    - A3:±80 mT
    - A4:±160 mT
    - 启动时间:≤25 µs

    3. 产品特点和优势


    - 低功耗:在关闭模式下,电流消耗极低,仅为20 nA;在激活模式下,平均电流消耗可进一步降至10 µA。
    - 温度补偿:内置温度补偿功能,可在宽温度范围内(-40°C至125°C)提供稳定性能。
    - 高可靠性:超低功率下的快速启动时间和高抗静电能力,使其在恶劣环境中仍能保持稳定运行。
    - 多种灵敏度选择:提供四种不同的磁灵敏度选项,覆盖广泛的磁场感应需求。
    - 紧凑封装:采用超小的X2SON封装,尺寸仅为1.54 mm²,适合空间受限的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 游戏控制器及外设:可以用于检测玩家动作,实现精确的定位和互动。
    - 真空机器人:能够检测磁铁的位置,控制电机运动。
    - 无人机载荷控制:检测磁力,控制无人机载荷的释放。
    使用建议:
    - 环境温度控制:由于设备的工作温度范围广泛,需要确保设备工作在安全温度区间内。
    - 信号线屏蔽:为了减少噪声干扰,信号线应当进行适当的屏蔽处理。
    - 电源稳定性:使用同一参考电压供电的外部ADC以消除VCC容差误差。

    5. 兼容性和支持


    - 兼容性:该传感器支持多种应用,并且可以通过启用引脚进入低功耗模式,适配不同设备的需求。
    - 支持资源:制造商提供详尽的技术文档、应用指南和支持资源,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q:在低温环境下,设备是否会失去功能?
    - A:不会。设备在-40°C到125°C的宽温度范围内均可正常工作,即使在极端温度条件下也能保持稳定的性能。
    - Q:如何确保低功耗模式下的设备稳定性?
    - A:在设计电路时,确保VCC和GND之间的连接良好,必要时添加滤波电容以确保稳定供电。同时注意散热设计,避免长时间过热导致性能下降。

    7. 总结和推荐


    总结:TMAG5253是一款低功耗、高性能的线性霍尔效应传感器,具备出色的温度补偿能力和广泛的磁感应范围。它特别适用于需要精确定位和低功耗的应用场景。
    推荐:鉴于其卓越的性能和广泛的应用范围,我们强烈推荐TMAG5253应用于各种需要精确磁感应和低功耗管理的场景中。

TMAG5253BA2IQDMRR参数

参数
包装方式 卷带包装

TMAG5253BA2IQDMRR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMAG5253BA2IQDMRR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他传感器 TEXAS INSTRUMENTS TMAG5253BA2IQDMRR TMAG5253BA2IQDMRR数据手册

TMAG5253BA2IQDMRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.1796
3000+ ¥ 2.1264
6000+ ¥ 2.0555
库存: 17167
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2179.6
直接购买
加入购物车
