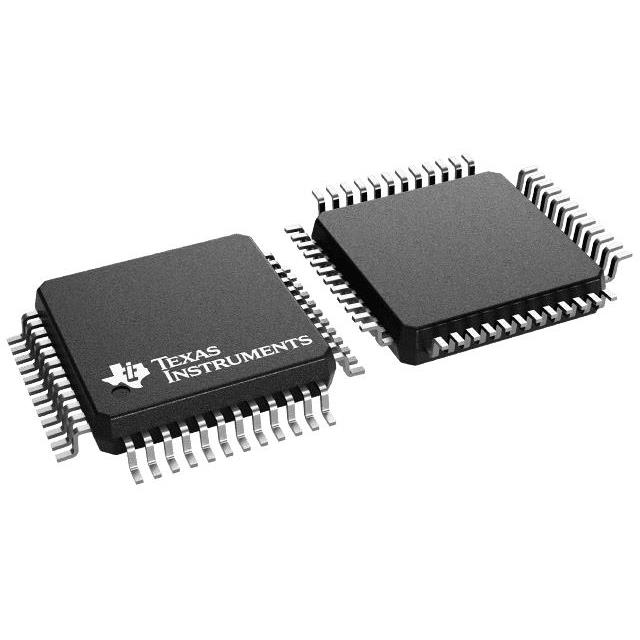

F280037CSPZ

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~3.63V 120MHz 34.516KB FLASH 256KB AES,Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部,外部 51 1 1.14V,2.8V,3V 1.32V,3.63V 120MHz CANbus,I2C,LINbus,SCI,SPI,UART,USART 32bit C28x 贴片安装
供应商型号: F280037CSPZ
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 微控制器(MCU) F280037CSPZ

F280037CSPZ概述

    TMS320F28003x Real-Time Microcontrollers

    1. 产品简介


    TMS320F28003x系列微控制器是德州仪器(Texas Instruments)C2000™实时微控制器家族的一部分,专为电力电子系统的高效设计而开发。这些微控制器适用于高功率密度、高频切换以及支持氮化镓(GaN)和碳化硅(SiC)技术的应用。主要应用领域包括电机驱动、家用电器、混合动力及电动汽车系统、太阳能及电动汽车充电、数字电源、车身电子及照明、测试及测量等。

    2. 技术参数


    TMS320F28003x系列微控制器的技术规格如下:
    - 处理器核心
    - 32位C28x DSP内核,最高可达120 MHz
    - 支持IEEE 754浮点运算单元(FPU)
    - 非线性比例积分微分(NLPID)控制支持
    - 支持快速整数除法(FINTDIV)

    - 内存
    - 384KB(192KB)的闪存(ECC保护),分为三个独立的银行
    - 69KB(34.5KB)的RAM(ECC保护)
    - 系统控制
    - 内置两个10 MHz振荡器
    - 窗口看门狗定时模块
    - 缺失时钟检测电路
    - 双时钟比较器(DCC)
    - 外围接口
    - 6通道直接存储器访问(DMA)控制器
    - 55个可编程的多路复用通用输入输出(GPIO)引脚
    - 两路串行外设接口(SPI)
    - 两路UART兼容的串行通信接口(SCI)
    - 两路UART兼容的本地互连网络(LIN)接口
    - 快速串行接口(FSI),最高速率达200 Mbps
    - 三路增强捕获(eCAP)模块
    - 两路增强正交编码脉冲(eQEP)模块
    - 八路Σ-Δ滤波器模块(SDFM)输入通道
    - 模拟系统
    - 三路4 MSPS,12位模数转换器(ADC)
    - 四个窗口比较器(CMPSS),具有12位参考数模转换器(DAC)
    - 温度范围
    - 自由空气(TA):-40°C至125°C
    - 结温(TJ):-40°C至150°C

    3. 产品特点和优势


    - 强大的计算能力:120 MHz的C28x DSP内核,支持IEEE 754浮点运算,显著提升算法执行效率。
    - 多功能接口:集成多种通信接口,如SPI、SCI、I2C、PMBus、LIN、CAN、CAN FD等,满足不同应用场景的需求。
    - 安全性:支持功能性安全认证(ISO 26262和IEC 61508),提供多种安全机制,包括硬件断点、硬件任务切换等。
    - 配置灵活:包含可配置逻辑块(CLB),允许用户添加自定义逻辑和FPGA类似的功能。

    4. 应用案例和使用建议


    - 家电应用:用于空调室外机的控制系统。
    - 工业机器:应用于自动化分拣设备和纺织机械中。
    - 新能源汽车:作为电动驱动系统的控制器,用于电机驱动和电池管理系统。
    使用建议:
    - 在使用TMS320F28003x进行设计时,建议充分利用其多样的接口和计算能力,以实现复杂控制算法的高效执行。
    - 针对不同的应用场景,可以通过配置多个GPIO引脚和外设接口来优化信号传输和处理。

    5. 兼容性和支持


    - 兼容性:TMS320F28003x系列微控制器与各种标准通信协议兼容,如SPI、I2C、CAN等,可以轻松与其他设备进行通信。
    - 支持和服务:德州仪器提供了详细的文档和技术支持,包括开发工具包(TMDSCNCD280039C)和软件库(C2000Ware),帮助开发者快速上手。

    6. 常见问题与解决方案


    - 问题1:如何进行固件更新?
    - 解决方案:利用Live Firmware Update硬件增强功能,通过最小化应用程序停机时间来进行快速上下文切换。
    - 问题2:如何进行诊断?
    - 解决方案:使用内存上电自检(MPOST)和硬件内置自测(HWBIST)功能进行系统诊断。

    7. 总结和推荐


    TMS320F28003x系列微控制器凭借其强大的计算能力和丰富的外设接口,在多种应用场景中表现出色。尤其适合需要高性能计算和复杂控制算法的场合。总体而言,强烈推荐在涉及电机驱动、新能源汽车、太阳能及电动汽车充电等领域的产品开发中使用此系列微控制器。

F280037CSPZ参数

参数
程序存储器类型 FLASH
数据总线宽度 32bit
核心处理器 C28x
最大工作供电电压 1.32V,3.63V
外设 AES,Brown-out Detect/Reset,DMA,POR,PWM,WDT
最大时钟频率 120MHz
数据转换器 -
程序存储器大小 256KB
EEPROM大小 -
RAM大小 34.516KB
速度 120MHz
振荡器类型 内部,外部
电压-电源(Vcc/Vdd) 1.14V~3.63V
接口类型 CANbus,I2C,LINbus,SCI,SPI,UART,USART
最小工作供电电压 1.14V,2.8V,3V
内核数 1
I/O数量 51
安装方式 贴片安装
零件状态 在售
包装方式 散装

F280037CSPZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
