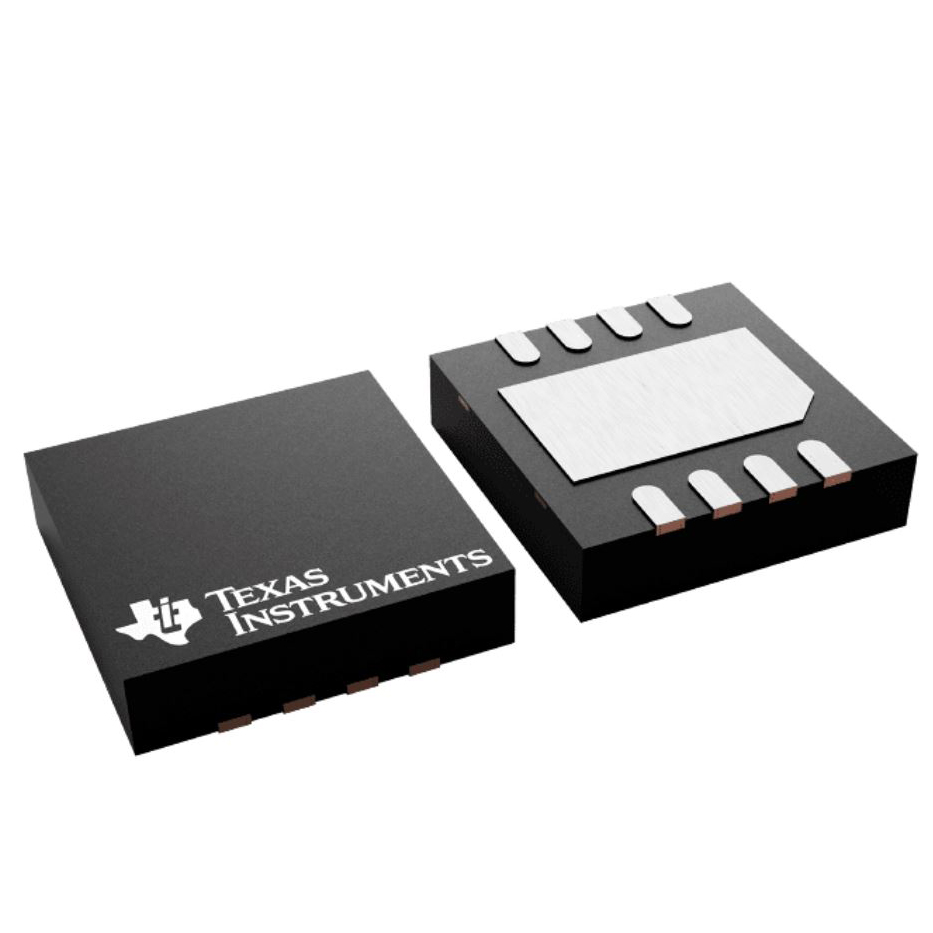

OPA2140AIDRGT

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8mA(x2 Channels) J-FET 贴片安装,黏合安装
供应商型号: OPA2140AIDRGT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他放大器 OPA2140AIDRGT

OPA2140AIDRGT概述

    高精度低噪声轨对轨输出运放:OPAx140系列

    1. 产品简介


    OPAx140系列是德州仪器(Texas Instruments)推出的高性能运算放大器(简称运放),包含OPA140(单通道)、OPA2140(双通道)和OPA4140(四通道)。这些运放专为高精度、低噪声、低功耗的应用而设计,适用于直流到交流的各种应用场景。通过结合低偏置电压和低噪声输入,OPAx140系列能够提供精确且稳定的信号处理,广泛应用于精密测量系统、实验室测试设备、半导体测试和化学分析仪器等领域。

    2. 技术参数


    以下是OPAx140系列的详细技术规格:
    - 非常低的偏移漂移: 最大值为1 μV/°C
    - 非常低的偏移电压: 最大值为120 μV
    - 低输入偏置电流: 最大值为10 pA
    - 非常低的1/f噪声: 250 nVPP,0.1 Hz至10 Hz频率范围内
    - 低噪声: 5.1 nV/√Hz(噪声密度)
    - 摆率: 20 V/μs
    - 低供电电流: 2 mA最大值
    - 供电范围:
    - 单电源操作: 4.5 V至36 V
    - 双电源操作: ±2.25 V至±18 V
    - 无相位反转
    - 封装类型: 行业标准的SOIC, SON, SOT-23, TSSOP 和 VSSOP

    3. 产品特点和优势


    OPAx140系列具有以下独特功能和优势:
    - 极低的偏移漂移: 最大仅为1 μV/°C,适用于需要长期稳定性的精密测量系统。
    - 极低的偏移电压: 120 μV的超低偏移电压使得信号处理更加准确。
    - 低输入偏置电流: 仅10 pA,减少了热噪声的影响。
    - 低噪声: 非常低的噪声水平使得在低频范围内的信号处理更可靠。
    - 高带宽: 11 MHz的增益带宽,适合高速信号处理。
    - 高摆率: 20 V/μs的摆率确保了快速响应时间。
    - 宽供电范围: 既支持单电源操作,也支持双电源操作,提升了系统的灵活性。
    - 无相位反转: 在极端输入条件下仍能保持输出稳定。

    4. 应用案例和使用建议


    OPAx140系列在多种应用场景中表现出色,例如:
    - 通信基础设施: 在地铁等场合中的直流互联。
    - 半导体测试: 用于高精度半导体特性测试设备。
    - 医疗设备: 化学分析仪器,如气体分析仪。
    - 实验室仪器: 数据采集系统和实验室测试设备。
    - 工业自动化: 直流电源、交流源和电子负载设备。
    使用建议:
    1. 布局设计: 采用良好的电路板布局,避免噪声耦合。确保每个电源引脚连接低ESR陶瓷旁路电容。
    2. 接地分离: 将模拟和数字部分的接地分开,减少噪声干扰。
    3. 外部元件布局: 尽可能将外部元件靠近运放放置,以减少寄生电容。
    4. 保护措施: 使用ESD防护二极管,特别是在电源启动时。

    5. 兼容性和支持


    OPAx140系列与其他电子元件具有良好的兼容性,可以在广泛的电源电压范围内运行。此外,德州仪器提供了丰富的技术支持资源,包括模拟仿真软件、参考设计文档和在线论坛,帮助用户解决设计过程中的各种问题。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1: 设备温度过高导致热关断
    - 解决方法: 检查散热设计是否合理,确保使用散热良好的封装,或在多层PCB上增加散热层。
    - 问题2: 输出信号不稳定
    - 解决方法: 检查外围电路的布局和元件选择,特别是反馈网络的电阻值和滤波电容的选择。
    - 问题3: 输入信号幅度过大导致输出饱和
    - 解决方法: 确保输入信号幅度不超过运放的最大额定值,并适当添加限幅电路。

    7. 总结和推荐


    OPAx140系列是一款高度可靠的高性能运放,特别适用于需要高精度和低噪声的应用场景。其低偏置电压、低噪声和宽供电范围使其成为许多精密测量系统的理想选择。强烈推荐使用此系列运放在需要高精度信号处理的项目中。

OPA2140AIDRGT参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 J-FET
典型供电电流 1.8mA(x2 Channels)
安装方式 贴片安装,黏合安装
包装方式 卷带包装

OPA2140AIDRGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2140AIDRGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPA2140AIDRGT OPA2140AIDRGT数据手册

OPA2140AIDRGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.4058
2000+ ¥ 32.5565
3000+ ¥ 31.7072
库存: 9000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 33405.8
