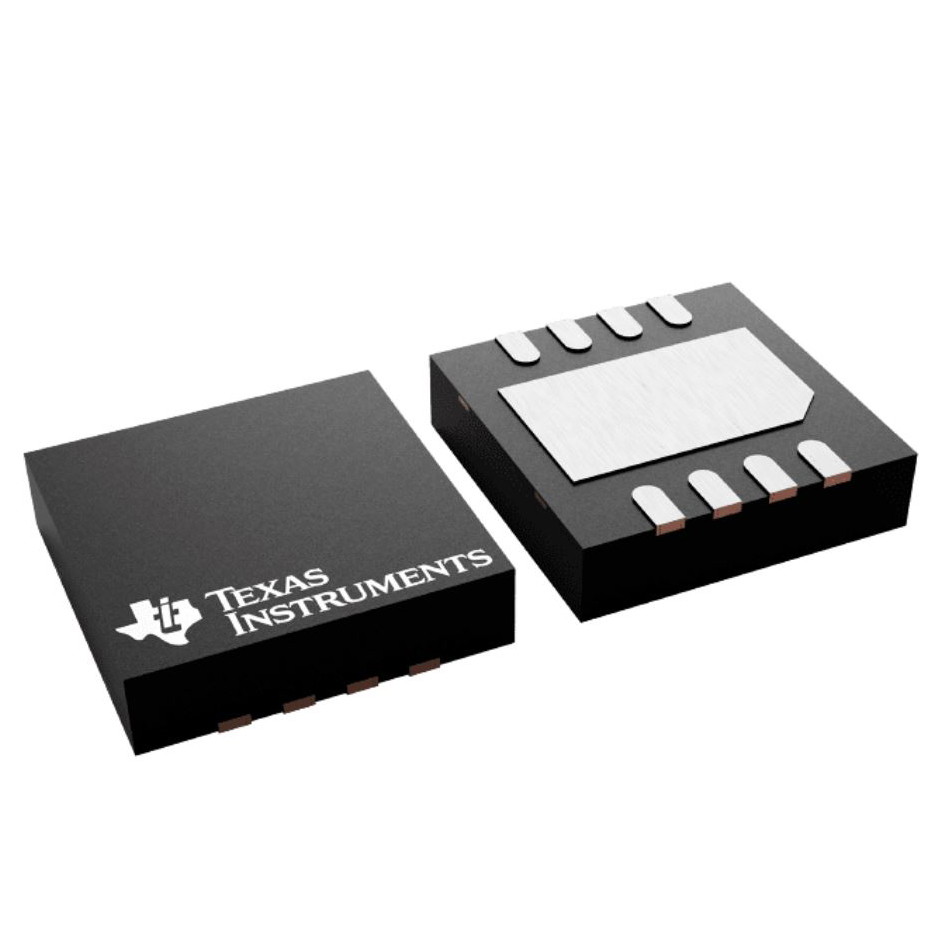

OPA2140AIDRGR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8mA(x2 Channels) J-FET 贴片安装,黏合安装
供应商型号: 14M-OPA2140AIDRGR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 OPA2140AIDRGR

OPA2140AIDRGR概述

    高精度低噪声轨对轨输出运算放大器:OPA140系列

    产品简介


    OPA140系列(包括OPA140、OPA2140和OPA4140)是高性能、低功耗的JFET输入运放家族。这些运放集成了非常低的失调漂移、低偏置电流、极低的1/f噪声和低噪声等特性,适用于需要高精度和低噪声的应用场景。其主要功能包括单电源和双电源操作、无相位反转,且提供多种封装选择以适应不同的设计需求。

    技术参数


    - 电源电压范围:单电源4.5V至36V,双电源±2.25V至±18V
    - 失调电压:±120μV(最大)
    - 失调电压温度系数:±1μV/°C(最大)
    - 输入偏置电流:10pA(最大)
    - 输入电压噪声密度:5.1nV/√Hz
    - 输出摆幅:轨对轨
    - 增益带宽积:11MHz
    - 压摆率:20V/μs
    - 静态电流:2mA(最大)
    - 输入共模电压范围:包含负电源端

    产品特点和优势


    OPA140系列的主要特点在于其卓越的精度和低噪声特性。它们具有非常低的失调漂移和输入偏置电流,确保在各种温度和电压条件下的稳定性。极低的1/f噪声和低噪声水平使得这些运放在要求高度准确和稳定信号处理的应用中表现出色。此外,单电源和双电源操作选项以及多种封装形式增加了其适用性和灵活性。

    应用案例和使用建议


    OPA140系列运放广泛应用于多个领域,如地铁内直流互连、半导体测试、化学及气体分析仪、DC电源、交流源和电子负载。例如,在数据采集系统(DAQ)中,由于其出色的性能,可以显著提高系统的精度和可靠性。使用时应注意匹配合适的电源电压,并确保良好的散热管理以避免过热。对于高速应用,如医疗成像或音频处理,需要注意选择适当的补偿电容以获得最佳的瞬态响应。

    兼容性和支持


    OPA140系列与现代单电源精密ADC和DAC接口良好,非常适合于单电源应用。TI提供了详尽的技术文档和支持资源,包括应用指南、布局建议和测试报告,帮助用户快速上手并充分利用其特性。

    常见问题与解决方案


    - 问题1:如何处理高共模电压引起的失真?
    - 解决办法:增加外部RC滤波器来降低噪声影响。

    - 问题2:如何改善频率响应?
    - 解决办法:使用正确的补偿电容来平衡增益和带宽之间的关系。
    - 问题3:如何确保稳定的静态电流?
    - 解决办法:采用适当的电源设计并确保良好的接地回路。

    总结和推荐


    OPA140系列以其卓越的精度和低噪声特性,在高精度测量和信号处理应用中表现优异。其多功能性和广泛的兼容性使其成为众多领域的理想选择。虽然价格相对较高,但考虑到其性能和长期可靠性,我们强烈推荐在需要高精度和稳定性的应用场景中使用此系列产品。

OPA2140AIDRGR参数

参数
最小工作供电电压 -
放大器类型 J-FET
典型供电电流 1.8mA(x2 Channels)
最大工作供电电压 -
安装方式 贴片安装,黏合安装
包装方式 卷带包装

OPA2140AIDRGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2140AIDRGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS OPA2140AIDRGR OPA2140AIDRGR数据手册

OPA2140AIDRGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
