首页  >  产品百科  >  F280039SPZ

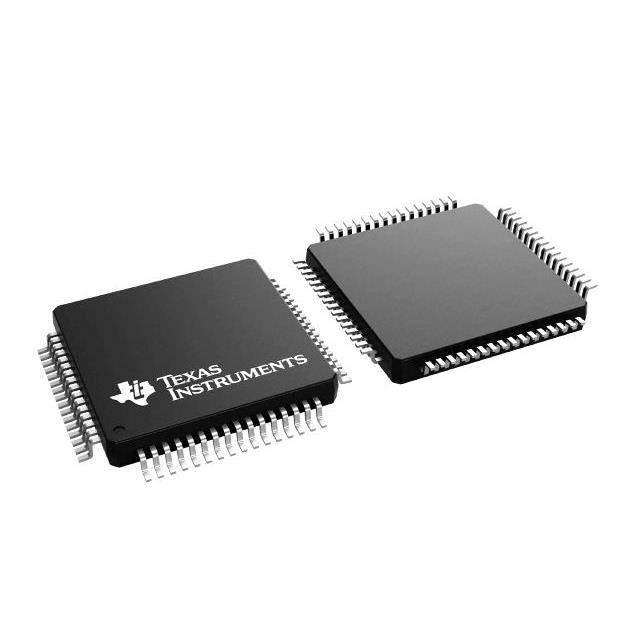

F280039SPZ

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~3.63V 120MHz 34.516KB FLASH 384KB AES,Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部,外部 51 1 CANbus,I2C,LINbus,SCI,SPI,UART,USART 32bit C28x 贴片安装
供应商型号: F280039SPZ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微控制器(MCU) F280039SPZ

F280039SPZ概述

    TMS320F28003x Real-Time Microcontroller: Technical Overview

    1. 产品简介


    TMS320F28003x (F28003x) 系列是一款功能强大的32位浮点微控制器(MCU),专为提高实时控制系统的闭合环路性能设计,适用于工业电机驱动、光伏逆变器及数字电源、电动汽车及动力传动系统、电机控制、车身电子及照明等领域。它集成了关键的控制外设、独特的模拟功能和非易失性存储器,以单个器件实现复杂的功能。

    2. 技术参数


    F28003x 系列微控制器的技术规格和性能参数如下:
    - 处理器核心:C28x DSP核心,最高可达120 MHz
    - 浮点运算单元(FPU):支持IEEE 754单精度浮点指令
    - 时钟和系统控制:两个内部10-MHz振荡器,可选晶体振荡器或外部时钟输入
    - 电源设计:3.3V I/O设计,内置电压调节器允许单电源设计,上电复位(BOR)
    - 内存:高达384KB(192KW)的闪存分三个独立的128KB(64KW)存储银行;高达69KB(34.5KW)的片上SRAM
    - 模拟外设:三个独立的12位ADC提供精准高效的多路信号管理
    - 通讯外设:多种通信接口(SPI、SCI、I2C、PMBus、LIN、CAN 和 CAN FD)
    - 温度范围:自由空气温度(TA):-40°C 至 125°C;结温(TJ):-40°C 至 150°C
    - 安全功能:双重代码安全模块(DCSM),零引脚启动,双区安全功能,硬件断点(JTAG LOCK),硬件自检(HWBIST)

    3. 产品特点和优势


    - 高性能处理能力:C28x DSP核心提供120 MHz的信号处理性能
    - 浮点运算支持:FPU和VCRC扩展指令集加速常用算法执行,如PID控制和快速数学运算
    - 低延迟控制:控制律加速器(CLA)可显著减少从ADC采样到输出的延迟,从而提高系统响应速度
    - 高精度信号链:集成高分辨率ADC和高性能比较器,确保信号处理的高精度
    - 多功能通讯外设:包括多种行业标准接口,提升系统的整体互联性

    4. 应用案例和使用建议


    F28003x 系列微控制器广泛应用于多种工业控制和传感系统中,例如:
    - 电机驱动:用于工业电机控制和伺服驱动,提供高精度电流和电压检测功能
    - 汽车应用:包括空调控制、车身电子、加热通风及空调(HVAC)压缩机控制等
    - 新能源系统:适用于太阳能逆变器和电动车辆充电基础设施,确保高效能量转换和精确控制

    5. 兼容性和支持


    - 硬件兼容性:与多种外围设备和传感器兼容,通过配置不同的引脚连接和软件设置,可以灵活适配不同的应用需求
    - 软件支持:丰富的软件工具和库,包括Code Composer Studio IDE和SysConfig配置工具,简化开发流程并加速产品上市时间

    6. 常见问题与解决方案


    - 电源问题:确保所有电源引脚稳定,避免因电压不稳导致的系统故障
    - 温度敏感性:注意芯片的温度限制,避免在极端温度下工作导致性能下降
    - 时钟同步:正确配置时钟源和同步机制,保证系统各部分时钟一致

    7. 总结和推荐


    综上所述,TMS320F28003x 系列微控制器凭借其高性能处理能力、多样化的功能外设和丰富的软件支持,在工业控制、汽车电子和新能源系统等多个领域具有显著的应用优势。对于需要高性能实时控制的应用,推荐选择这一系列微控制器。
    此文档提供了TMS320F28003x系列微控制器的技术概述,涵盖了其主要特性和应用场景。希望对您的项目选择和设计提供有益的帮助。

F280039SPZ参数

参数
程序存储器大小 384KB
最大时钟频率 -
外设 AES,Brown-out Detect/Reset,DMA,POR,PWM,WDT
程序存储器类型 FLASH
速度 120MHz
内核数 1
数据总线宽度 32bit
RAM大小 34.516KB
数据转换器 -
电压-电源(Vcc/Vdd) 1.14V~3.63V
EEPROM大小 -
I/O数量 51
振荡器类型 内部,外部
核心处理器 C28x
最小工作供电电压 -
接口类型 CANbus,I2C,LINbus,SCI,SPI,UART,USART
最大工作供电电压 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

F280039SPZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F280039SPZ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS F280039SPZ F280039SPZ数据手册

F280039SPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.335
2000+ ¥ 32.4875
3000+ ¥ 31.64
库存: 3000
起订量: 1000 增量: 90
交货地:
最小起订量为:1000
合计: ¥ 33335
