F280039CSPMR

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 69KB FLASH 384KB AES,掉电检测/复位,DMA,POR,PWM,WDT 内部,外部 26 1 1.14V,2.8V,3V 1.32V,3.63V 120MHz CAN,FSI,HIC,I2C,LIN,PMBus,SPI,UART A/D 16x12b SAR; D/A 2x12b 32bit C28x
供应商型号: F280039CSPMR
供应商: 国内现货
标准整包数: 5

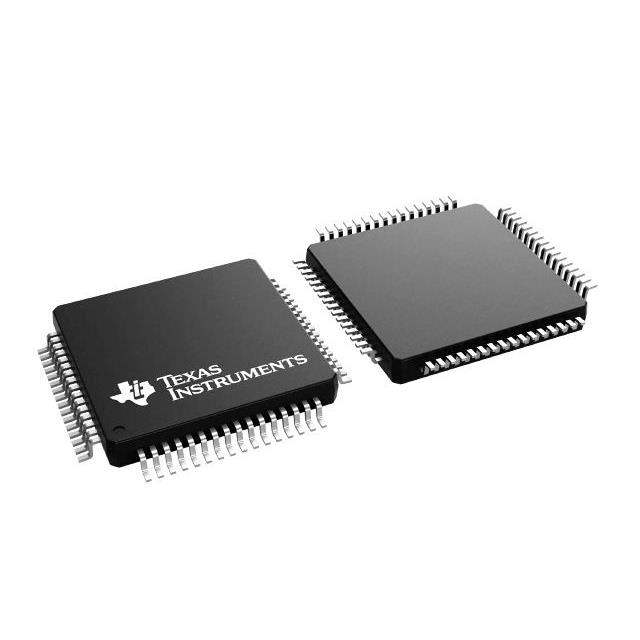

TEXAS INSTRUMENTS 微控制器(MCU) F280039CSPMR

F280039CSPMR概述

    TMS320F28003x 实时微控制器技术手册

    1. 产品简介


    TMS320F28003x 是德州仪器(Texas Instruments)C2000™ 实时微控制器系列的一部分,专为高效能电源电子设计而开发。这些微控制器适用于多种高功率密度应用,包括但不限于电机驱动、家用电器、混合动力及电动车辆系统、太阳能和电动汽车充电系统等。其核心基于32位C28x DSP处理器,提供高达120MHz的信号处理性能。

    2. 技术参数


    - 处理器核心:TMS320C28x 32位DSP核心,频率可达120MHz
    - 浮点运算单元(FPU):支持IEEE 754标准
    - 快速整数除法(FINTDIV)
    - 三角数学单元(TMU)
    - 非线性比例积分微分(NLPID)控制
    - 循环冗余校验引擎(CRC)
    - 硬件断点:10个(含ERAD)
    - 可编程控制律加速器(CLA):独立于主CPU执行代码
    - 片上存储器:
    - 闪存:384KB(192KW),分三个独立银行,带ECC保护
    - RAM:69KB(34.5KW),带ECC保护
    - 安全特性:JTAGLOCK、零引脚启动、双区安全
    - 时钟与系统控制:两个内部10MHz振荡器、晶体振荡器或外部时钟输入、窗口看门狗定时器模块、缺失时钟检测电路、双时钟比较器(DCC)
    - 3.3V I/O设计:内建VREG生成允许单电源设计、欠压复位(BOR)电路
    - 系统外设:
    - 6通道直接内存访问(DMA)控制器
    - 55个可编程多路复用通用输入输出(GPIO)引脚
    - 23个模拟引脚上的数字输入
    - 2个模拟引脚上的数字输入/输出(AGPIO)
    - 增强型外设中断扩展(ePIE)
    - 多种低功耗模式(LPM)支持
    - 嵌入式实时分析和诊断(ERAD)
    - 唯一标识符(UID)号
    - 通信外设:
    - 一个功率管理总线(PMBus)接口
    - 两个I2C接口
    - 一个控制器局域网(CAN/DCAN)总线端口
    - 一个具有灵活数据速率的控制器局域网(CAN FD/MCAN)总线端口
    - 两个串行外围接口(SPI)端口
    - 两个UART兼容的串行通信接口(SCI)
    - 两个UART兼容的本地互连网络(LIN)接口
    - 一个传输速率高达200Mbps的高速串行接口(FSI)
    - 模拟系统:
    - 三个4 MSPS、12位模数转换器(ADC)
    - 四个集成后处理块(PPB)每ADC
    - 四个窗口比较器(CMPSS)带有12位参考数模转换器(DAC)
    - 两个12位缓冲DAC输出
    - 增强控制外设:
    - 16个ePWM通道,其中8个通道具备高分辨率能力(150-ps分辨率)
    - 集成死区支持
    - 集成硬件触发区域(TZs)
    - 三个增强捕获(eCAP)模块,其中一个支持高分辨率捕获(HRCAP)
    - 两个增强正交编码脉冲(eQEP)模块
    - 八个Sigma-Delta滤波器模块(SDFM)输入通道
    - 其他特性:
    - 嵌入式模式发生器(EPG)
    - 可配置逻辑块(CLB)
    - 宿主机接口控制器(HIC)
    - 背景CRC(BGCRC)
    - AES加速器
    - 温度范围:
    - 自由空气(TA):-40°C至125°C
    - 结点(TJ):-40°C至150°C
    - 封装选项:
    - 100引脚低轮廓四方扁平封装(LQFP)[PZ后缀]
    - 80引脚低轮廓四方扁平封装(LQFP)[PN后缀]
    - 64引脚(LQFP)[PM后缀]
    - 48引脚(LQFP)[PT后缀]

    3. 产品特点和优势


    - 高性能处理能力:提供120MHz的处理速度,支持浮点运算和三角函数运算。
    - 独立的控制律加速器(CLA):可以显著减轻主CPU的工作负担。
    - 丰富的片上资源:包含大量的闪存和RAM,且具有ECC保护。
    - 多重安全特性:支持双区安全、JTAGLOCK等,保障设备安全运行。
    - 多功能外设:包括多个通信接口、ADC、PWM等,满足各种应用场景需求。
    - 高可靠性:通过ISO 26262认证,适用于功能安全应用。

    4. 应用案例和使用建议


    - 家电:空调室外机
    - 楼宇自动化:门操作驱动控制
    - 工业机械与机床:自动分拣设备、纺织机械
    - 交流逆变器与VF驱动:交流驱动控制模块、位置反馈、功率级模块
    - 直线电机运输系统:直线电机功率级
    - 单轴和多轴伺服驱动:位置反馈、功率级模块
    - 速度控制BLDC驱动:交流输入BLDC电机驱动、直流输入BLDC电机驱动
    - 工厂自动化:机器人伺服驱动、移动机器人电机控制、位置传感器
    - 工业电源:工业AC-DC转换器
    - 不间断电源(UPS):三相UPS、单相在线UPS
    - 电信与服务器电源:商户DC/DC转换器、商户网络和服务器电源供应单元、商户电信整流器
    - 混合动力、电动与动力系统:DC/DC转换器、逆变器与电机控制、车载充电器(OBC)、无线充电器、虚拟发动机声音系统(VESS)、风扇、涡轮增压器、泵、电动助力转向(EPS)
    - 信息娱乐与集群:抬头显示器、汽车头单元、汽车外部放大器
    - 车身电子与照明:汽车空调压缩机模块、DC/AC逆变器、前灯
    - 先进驾驶辅助系统(ADAS):机械扫描激光雷达
    - 混合动力/电动车辆电池管理系统(HEV/EV BMS):100V电池包被动平衡、12V/24V电池包被动平衡、400V电池包被动平衡、48V电池包被动平衡
    - 电动汽车充电基础设施:交流充电桩站、直流充电桩站、电动汽车充电站功率模块、无线电动汽车充电站
    - 可再生能源存储:储能功率转换系统(PCS)
    - 太阳能:集中式逆变器、微型逆变器、太阳能优化器、太阳能电弧保护、快速关断、串式逆变器
    使用建议:
    - 在选择微控制器时,应根据具体应用需求选择合适的封装和温度范围。
    - 利用CLA和FPU等功能,可以提高系统的处理效率。
    - 通过合理配置外设,可以简化系统设计并提高可靠性。
    - 利用丰富的文档资源,可以更好地理解和使用该微控制器。

    5. 兼容性和支持


    - 兼容性:支持多种通信接口,如SPI、I2C、PMBus、LIN、CAN和CAN FD等。
    - 支持与维护:德州仪器提供了详细的文档和技术支持,包括开发指南、参考设计和评估板。

    6. 常见问题与解决方案


    - 问题1:如何进行固件更新?
    - 解决方案:利用Live Firmware Update功能,可以实现快速的上下文切换,从而减少应用程序停机时间。
    - 问题2:如何提高系统的安全性?
    - 解决方案:利用双区安全、JTAGLOCK等特性,确保系统的安全运行。
    - 问题3:如何优化系统的功耗?
    - 解决方案:通过合理配置低功耗模式(LPM),可以在不影响性能的前提下降低功耗。

    7. 总结和推荐


    TMS320F28003x 系列微控制器凭借其高性能的处理能力、丰富的片上资源和高度的灵活性,在众多应用领域表现出色。无论是家用电器还是工业自动化,都能找到其适用之处。其强大的功能和广泛的应用范围使其成为市场上极具竞争力的产品。强烈推荐在需要高效能实时控制的应用中使用该产品。

F280039CSPMR参数

参数
I/O数量 26
最大工作供电电压 1.32V,3.63V
振荡器类型 内部,外部
程序存储器大小 384KB
程序存储器类型 FLASH
速度 -
最大时钟频率 120MHz
EEPROM大小 -
核心处理器 C28x
内核数 1
数据总线宽度 32bit
电压-电源(Vcc/Vdd) -
外设 AES,掉电检测/复位,DMA,POR,PWM,WDT
最小工作供电电压 1.14V,2.8V,3V
数据转换器 A/D 16x12b SAR; D/A 2x12b
RAM大小 69KB
接口类型 CAN,FSI,HIC,I2C,LIN,PMBus,SPI,UART
应用等级 工业级
零件状态 在售
包装方式 散装

F280039CSPMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F280039CSPMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS F280039CSPMR F280039CSPMR数据手册

F280039CSPMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 97.8102
200+ ¥ 95.3235
1000+ ¥ 92.8368
库存: 200
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 978.1
