UC3823BDW

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 10V~22V Boost,Buck,Flyback,Forward 1MHz 2A(Max) 非隔离 No 100% SOIC-16 贴片安装 10.28mm*7.52mm*2.35mm
供应商型号: UC3823BDW
供应商: 国内现货
标准整包数: 10

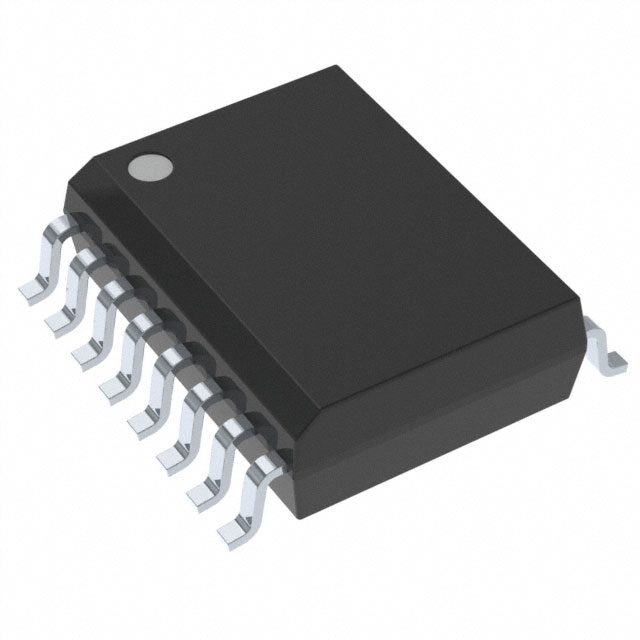

TEXAS INSTRUMENTS AC-DC稳压器 UC3823BDW

UC3823BDW概述

    高速PWM控制器——UC1823A, UC2823A, UC2823B, UC3823A, UC3823B, UC1825A, UC2825A, UC2825B, UC3825A, UC3825B

    产品简介


    UC1823A, UC2823A, UC2823B, UC3823A, UC3823B, UC1825A, UC2825A, UC2825B, UC3825A, UC3825B 系列是德州仪器(Texas Instruments)设计的高性能高速PWM控制器,用于电压模式或电流模式控制。这些控制器适用于多种应用场景,如开关电源转换、电机驱动系统和各类电源管理设备。

    技术参数


    - 切换频率:最高可达1 MHz
    - 传播延迟:50纳秒
    - 输出特性:双推拉式输出,峰值电流达2A
    - 启动电流:低至100 μA
    - 过流保护:脉冲电流限制比较器和全周期重启过流比较器
    - 误差放大器增益带宽积:12 MHz
    - 输入偏置电压:2 mV
    - 振荡器放电电流:指定为10 mA
    - 温度范围:-55°C 至 150°C

    产品特点和优势


    1. 高集成度:集成了误差放大器、PWM比较器、过流保护等功能。
    2. 灵活性强:可应用于电压模式和电流模式控制方法。
    3. 高可靠性:低启动电流和高电流输出能力使得其非常适合离线应用。
    4. 多功能性:提供软启动功能和故障管理机制,确保系统稳定运行。

    应用案例和使用建议


    这些PWM控制器广泛应用于开关电源转换器、逆变器和电机驱动等领域。例如,在电源转换器设计中,这些控制器可以实现高效的电源转换,通过调节输出电压来适应不同的负载条件。建议在实际应用中,对控制器的工作环境进行充分测试,以确保其在各种条件下的稳定性。

    兼容性和支持


    这些PWM控制器与多数常见的电子元件具有良好的兼容性。德州仪器提供详尽的技术支持文档和应用指南,帮助工程师更好地理解和应用这些控制器。此外,德州仪器还提供在线技术支持和咨询服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:在高温环境下,控制器性能不稳定。
    - 解决办法:检查散热设计,确保控制器周围有足够的散热空间,必要时增加散热片或散热风扇。

    2. 问题:控制器无法正常启动。
    - 解决办法:确认启动电压是否符合要求,检查电路连接是否正确。

    3. 问题:输出电流不足。
    - 解决办法:检查外部电路是否有负载过大或短路情况,适当调整外部电路参数。

    总结和推荐


    综上所述,UC1823A, UC2823A, UC2823B, UC3823A, UC3823B, UC1825A, UC2825A, UC2825B, UC3825A, UC3825B系列PWM控制器凭借其高性能、高可靠性以及广泛的适用性,成为电力电子设计的理想选择。我们强烈推荐在需要高效、稳定电源管理和功率控制的应用中使用这些控制器。

UC3823BDW参数

参数
开关频率 1MHz
最大输入电压 -
最大输出电压 -
电压 - 电源(Vcc/Vdd) 10V~22V
故障保护 -
占空比 100%
拓扑 Boost,Buck,Flyback,Forward
内部开关 No
最小输入电压 -
最小输出电压 -
击穿电压 -
隔离 非隔离
功率 -
输出电流 2A(Max)
长*宽*高 10.28mm*7.52mm*2.35mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

UC3823BDW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC3823BDW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UC3823BDW UC3823BDW数据手册

UC3823BDW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 135.546
500+ ¥ 130.872
1000+ ¥ 126.198
库存: 1500
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 1355.46
直接购买
加入购物车
