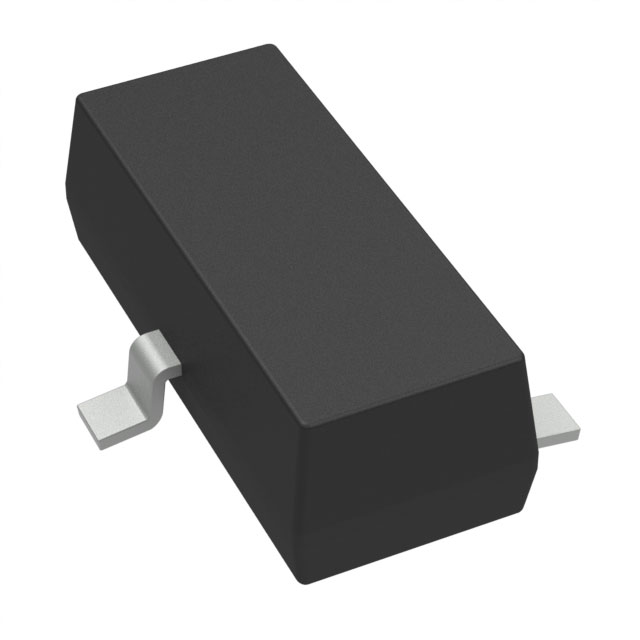

REF3112AIDBZRG4

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 20ppm/℃ 135μA Fixed 10mA 24µVrms 17µVp-p 1.25V 5.5V 1.25V ±0.2% SOT-23-3 贴片安装,黏合安装 2.92mm*1.3mm*1mm
供应商型号: REF3112AIDBZRG4
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS 电压基准芯片 REF3112AIDBZRG4

REF3112AIDBZRG4概述


    产品简介


    REF31xx系列电压参考芯片是德州仪器(Texas Instruments)推出的一系列高精度、低功耗、低漂移的基准电压源。该系列芯片包括多种输出电压版本(如1.25V、2.048V、2.5V、3V、3.3V和4.096V),能够满足各种应用场景的需求。REF31xx芯片具有微型封装(SOT-23-3)、低功耗(典型值为100μA)、高精度(最大0.2%初始误差)以及出色的温度稳定性(最大15 ppm/°C的温度漂移),使其非常适合于便携式电池供电设备、数据采集系统、医疗设备以及手持测试工具等领域。

    技术参数


    以下为REF31xx系列芯片的关键技术规格:
    | 参数 | 描述 |

    | 输出电压范围 | 1.25V至4.096V |
    | 初始精度 | 最大±0.2% |
    | 漂移 | 0°C到70°C:5至15 ppm/°C;-40°C到125°C:10至20 ppm/°C |
    | 工作电流 | 源出或吸入最大±10 mA |
    | 滴漏电压 | 在-40°C到125°C范围内,最低可至5mV |
    | 静态电流(典型值) | 100 μA |
    | 推荐输入电压范围 | VREF+0.05V 至 5.5V |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装形式 | SOT-23(3引脚,尺寸2.92mm x 1.30mm) |

    产品特点和优势


    REF31xx系列电压参考芯片具有以下显著特点和优势:
    1. 紧凑型设计:采用SOT-23-3微型封装,适合空间受限的应用场景。
    2. 低功耗:静态电流仅为100 μA,有效延长电池使用寿命。
    3. 高精度:初始误差最大为±0.2%,保证测量结果的高度可靠性。
    4. 宽温度适应性:能够在极端温度条件下稳定运行(-40°C至+125°C)。
    5. 快速响应:典型启动时间为400μs,在动态负载下保持快速响应能力。
    6. 无外部电容要求:在未加载情况下无需额外的滤波电容即可正常工作。

    应用案例和使用建议


    应用场景
    - 便携式设备:如智能手表、无线传感器节点等需要长时间运行且体积小巧的产品。
    - 医疗设备:例如血糖仪、心率监测仪等对数据准确性要求极高的场合。
    - 工业自动化:应用于PLC控制器及各类工业控制单元中作为基准源。
    使用建议
    1. 确保电源输入电压始终高于参考电压5mV以上,以避免欠压导致性能下降。
    2. 当接入大电容时需注意防止瞬态过流现象发生。
    3. 在高温环境下工作时建议增加散热措施来提高可靠性。

    兼容性和支持


    REF31xx系列产品与主流微控制器兼容良好,并可通过TI官方提供的开发工具如Code Composer Studio进行软件调试。此外,公司还提供了详尽的技术文档和技术支持服务,帮助用户解决开发过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查电源输入是否符合规范,并适当增加旁路电容。 |
    | 静态电流过高 | 检查电路连接是否正确,确认无短路情况发生。 |
    | 温度漂移超出预期 | 更换更高精度等级的产品型号或调整散热方案。 |

    总结和推荐


    综上所述,REF31xx系列电压参考芯片凭借其卓越的性能表现和广泛的适用性成为许多高端电子产品不可或缺的一部分。无论是从设计灵活性还是成本效益角度来看,它都是一个理想的选择。如果您正在寻找一款适用于严苛环境下的高性能基准电压源,那么REF31xx无疑是您的首选!强烈推荐给需要高精度、低功耗和强抗干扰能力的应用项目。

REF3112AIDBZRG4参数

参数
工作电源电流 135μA
最小输出电压 1.25V
精度 ±0.2%
噪声 - 10Hz 至 10KHz 24µVrms
输出类型 Fixed
温度系数 20ppm/℃
最大输出电压 1.25V
最大串联VREF—输入电压 5.5V
噪声 - 0.1Hz 至 10Hz 17µVp-p
电流 - 阴极 -
输出电流 10mA
长*宽*高 2.92mm*1.3mm*1mm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
