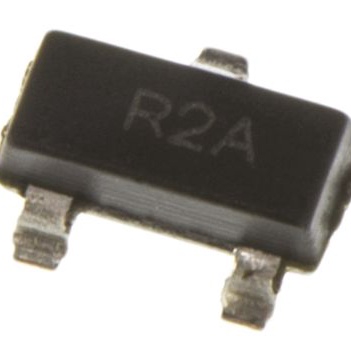

LM4040AIM3-2.5/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 电压基准芯片, 2.5V, SOT-23封装, ±0.1 %精确度, 表面贴装安装, 3引脚
供应商型号: 26MM-LM4040AIM3-2.5/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电压基准芯片 LM4040AIM3-2.5/NOPB

LM4040AIM3-2.5/NOPB概述

    LM4040-N/-Q1 精密微功率分流电压参考技术手册

    1. 产品简介


    LM4040-N/-Q1 是一款精密微功率分流电压参考,适用于空间受限的应用场景。它采用多种小型封装,如SOT-23、TO-92和SC70,提供固定的反向击穿电压(2.048V、2.5V、3V、4.096V、5V、8.192V和10V)。该器件无需外部稳定电容即可工作,并能承受电容性负载,非常适合便携式电池供电设备、数据采集系统、仪表、过程控制和汽车等领域。

    2. 技术参数


    以下是 LM4040-N/-Q1 的关键技术规格:
    - 固定反向击穿电压:2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V。
    - 输出电压精度(25°C时):
    - A级:±0.1%(最大值)
    - B级:±0.2%
    - C级:±0.5%
    - D级:±1.0%
    - E级:±2.0%
    - 低输出噪声:10 Hz到10 kHz范围内为35 μVrms(典型值)
    - 工作电流范围:60 μA 到 15 mA
    - 工业温度范围:-40°C 到 +85°C
    - 扩展温度范围:-40°C 到 +125°C
    - 温度系数:100 ppm/°C(最大值)

    3. 产品特点和优势


    LM4040-N/-Q1 具备以下显著特点和优势:
    - 无外部稳压电容需求:先进的设计确保了在任何电容性负载下都能稳定工作。
    - 兼容AEC Q-100标准:满足车规级要求,适用于汽车领域。
    - 宽温度范围:能够适应极端温度条件,适用于工业和汽车应用。
    - 高精度:最大输出电压精度为±0.1%,适用于对精度要求极高的场合。
    - 低动态阻抗:保证在不同工作电流和温度条件下稳定的反向击穿电压。

    4. 应用案例和使用建议


    LM4040-N/-Q1 主要应用于便携式设备、数据采集系统、仪表、过程控制、能量管理、产品测试和汽车领域。例如,在汽车导航系统中,该器件可用于精确测量电压,以确保系统稳定性。
    使用建议:
    - 布局设计:确保器件与接地连接良好,减少噪声干扰。
    - 散热考虑:由于功耗限制,需注意散热设计,特别是在高温环境下。

    5. 兼容性和支持


    LM4040-N/-Q1 可以与各种电子元器件和设备兼容。德州仪器(Texas Instruments)提供了详尽的技术文档和客户支持,包括应用指南、样品请求和技术支持热线。用户还可以访问社区资源,获取更多使用经验和技巧。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:如何选择合适的电压等级?
    - 解答:根据具体应用需求选择最接近所需电压的版本。
    - 问题:温度变化对输出电压的影响?
    - 解答:温度变化引起的输出电压偏差可以通过预设的温度系数进行校正。
    - 问题:如何降低输出噪声?
    - 解答:确保电路布局合理,避免引入外部干扰。

    7. 总结和推荐


    LM4040-N/-Q1 在精度、可靠性和适用性方面表现出色,适用于需要高精度和小体积的多种应用场景。其紧凑的封装和广泛的温度适应性使其成为便携式设备、汽车电子和工业自动化系统的理想选择。强烈推荐使用该器件,特别是对于对温度敏感和对精度要求高的应用。
    总之,LM4040-N/-Q1 是一款集高精度、低噪声和广泛适用性于一身的优秀电压参考器件,值得在多种应用场景中选用。

LM4040AIM3-2.5/NOPB参数

参数
输出电流 15mA
噪声 - 10Hz 至 10KHz 35µVrms
噪声 - 0.1Hz 至 10Hz -
最大输出电压 2.5V
工作电源电流 -
精度 ±0.1%
最大串联VREF—输入电压 2.5V
电流 - 阴极 65μA
温度系数 100ppm/℃
最小输出电压 2.5V
输出类型 Fixed
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LM4040AIM3-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4040AIM3-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4040AIM3-2.5/NOPB LM4040AIM3-2.5/NOPB数据手册

LM4040AIM3-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.3446
10+ ¥ 7.1511
50+ ¥ 6.3557
100+ ¥ 5.4843
500+ ¥ 4.8819
库存: 5
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 8.34
直接购买
加入购物车
