LM4120IM5-3.3

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 50ppm/℃ 275μA Fixed 5mA 36µVp-p 20µVp-p 3.3V 14V 3.3V ±0.5% SOT-23-5 贴片安装,黏合安装 2.92mm*1.6mm*1.02mm
供应商型号: 25E-LM4120IM5-3.3
供应商: 国内现货
标准整包数: 1

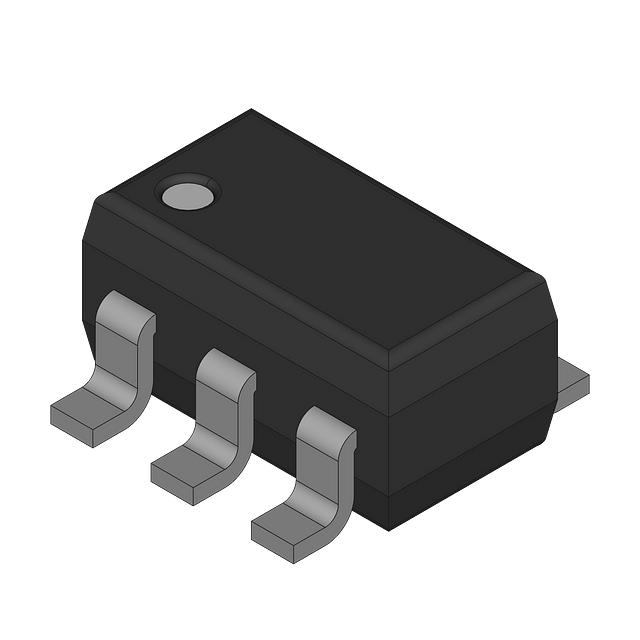

TEXAS INSTRUMENTS 电压基准芯片 LM4120IM5-3.3

LM4120IM5-3.3概述


    产品简介


    LM4120精密微功耗低压差电压参考
    产品类型: 低压差(LDO)电压参考
    主要功能: 精密微功耗电压参考,提供高达5mA的输出电流源和汇流能力
    应用领域: 便携式电池供电设备、仪器仪表和过程控制、汽车和工业应用、测试设备、数据采集系统、精密调节器、电池充电器、基站、通信设备、医疗设备

    技术参数


    封装规格:
    - 封装:SOT23-5
    - 尺寸:1.60 mm × 2.90 mm
    工作环境:
    - 工作温度范围:工业级 -40°C 至 85°C(可扩展至 -40°C 至 125°C)
    电气特性:
    - 输入电压范围:2 V 至 12 V
    - 供电电流:160 μA 典型值
    - 最大输出短路时间:无限制
    - 漏电电压:120 mV 典型值(1 mA时)
    - 输出噪声电压:20 μVpp(0.1 Hz 到 10 Hz),36 μVpp(10 Hz 到 10 kHz)
    - 温度系数:50 ppm/°C
    - 初始精度:0.2%(A级),0.5%(标准级)
    - 负载调整率:≤ 0.17%/mA(-40°C 至 85°C)
    - 线性调整率:≤ 0.01%/V(-40°C 至 85°C)

    产品特点和优势


    产品特点:
    - 小型封装:采用SOT23-5小型封装,节省空间。
    - 低漏电电压:120 mV典型值,特别适合便携式设备。
    - 高精度输出:输出电压初始精度达到0.2%,适用于高精度测量和控制。
    - 输出电流:±5 mA的源电流和汇电流能力。
    - 低功耗:静态电流仅为160 μA,特别适合电池供电设备。
    - 温度稳定性:50 ppm/°C的温度系数保证了温度变化下的稳定性能。
    产品优势:
    - 在电池供电的便携式设备和高精度应用中表现优异。
    - 高精度的输出电压,确保可靠性和准确性。
    - 强大的负载调整能力和线性调整能力,提高系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 用于便携式血压计和血糖仪等医疗设备,确保测量结果的准确性。
    - 作为通讯基站的精密电源参考,保障系统运行的稳定性。
    - 在数据采集系统中,提供稳定的基准电压,提升数据传输的质量。
    使用建议:
    - 在设计应用电路时,确保输出电容值在0.022 μF到0.047 μF范围内,以提高系统的稳定性和响应速度。
    - 使用陶瓷电容,且需注意电容的ESR,建议在0.1Ω到0.5Ω之间。
    - 增加输出电容值可以改善负载瞬态响应,但要避免使用大于1 μF的电容,除非使用钽电容。

    兼容性和支持


    兼容性:
    - 该产品适用于多种电子设备和系统,尤其是需要高精度电压参考的应用场景。
    - 支持广泛的工作电压范围(2 V 至 12 V),兼容性强。
    厂商支持:
    - 提供详细的文档和技术支持,帮助客户解决在应用过程中可能遇到的问题。
    - 客户可以通过社区资源获取更多信息和支持。

    常见问题与解决方案


    常见问题:
    1. 问:如何确保输出电压的稳定性?
    答: 使用适当的陶瓷电容,并保持ESR在0.1Ω到0.5Ω之间,以提高系统的稳定性和响应速度。
    2. 问:如何进行远程操作和控制?
    答: 通过拉高Enable引脚的电压至输入电压水平来启动LM4120,拉低该引脚至地电平以关闭设备。
    3. 问:输出电容的选择和数量如何影响系统性能?
    答: 输出电容的选择对系统的稳定性和响应速度至关重要。建议选择0.022 μF到0.047 μF之间的陶瓷电容,必要时增加一小容量的电容(如50 pF)以优化性能。

    总结和推荐


    总结:
    - LM4120是一款高性能的精密微功耗低压差电压参考芯片,具有小型封装、低漏电电压、高精度输出和强大的温度稳定性等特点。
    - 在应用中表现出色,尤其适用于便携式设备、医疗设备、通讯基站和数据采集系统等领域。
    推荐:
    - 综合来看,LM4120是一款值得推荐的电子元器件,特别是对于需要高精度、低功耗和高稳定性的应用场景。强烈建议在相关项目中使用LM4120,以获得最佳的性能和可靠性。

LM4120IM5-3.3参数

参数
输出类型 Fixed
最小输出电压 3.3V
最大串联VREF—输入电压 14V
工作电源电流 275μA
电流 - 阴极 -
最大输出电压 3.3V
输出电流 5mA
精度 ±0.5%
噪声 - 0.1Hz 至 10Hz 20µVp-p
噪声 - 10Hz 至 10KHz 36µVp-p
温度系数 50ppm/℃
长*宽*高 2.92mm*1.6mm*1.02mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装

LM4120IM5-3.3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4120IM5-3.3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4120IM5-3.3 LM4120IM5-3.3数据手册

LM4120IM5-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.7398
5000+ ¥ 12.1695
10000+ ¥ 11.7287
库存: 1195
起订量: 785 增量: 0
交货地:
最小起订量为:10
合计: ¥ 127.39
