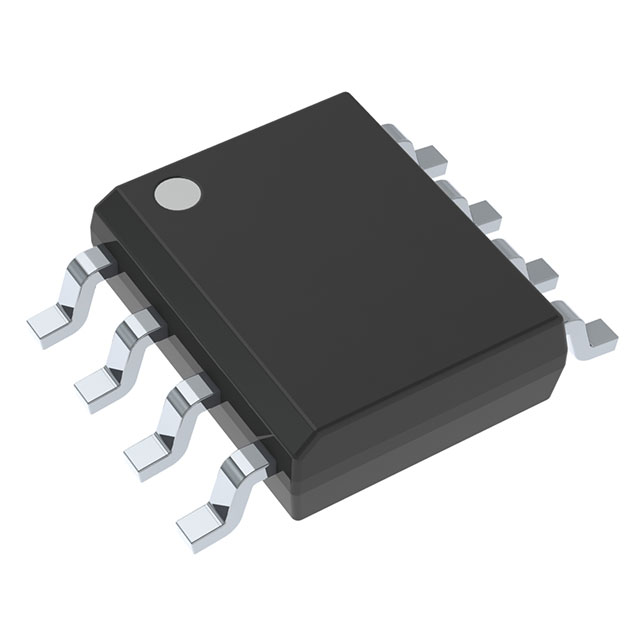

TL431ACDE4

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Adjustable 100mA 2.495V 2.495V~36V 1% SOP 贴片安装
供应商型号: CY-TL431ACDE4
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 电压基准芯片 TL431ACDE4

TL431ACDE4概述

    TL431/TL432 精密可编程参考电压

    1. 产品简介


    TL431/TL432是一款三端可调分流稳压器,适用于广泛的温度范围(-40°C到125°C)。它具备极高的精度和稳定性,可以广泛应用于电压和电流参考设定、反激式开关电源次级侧调节、替代齐纳二极管以及其他各种场合。

    2. 技术参数


    基本规格:
    - 初始精度:
    - B级:0.5%
    - A级:1%
    - 标准级:2%
    工作范围:
    - 输出电压范围:2.5V到36V
    - 操作温度范围:-40°C到125°C
    - 最大输出电流:1mA到100mA
    - 低噪声输出
    - 0.2Ω典型输出阻抗
    其他规格:
    - 典型温度漂移:C级6mV,I/Q级14mV
    - 人体模型静电放电保护:±2000V
    - 存储温度范围:-65°C到150°C

    3. 产品特点和优势


    - 高精度和稳定性: 初始精度为0.5%,标准精度为1%,并提供B、A和标准三种等级选择。
    - 宽温度范围: 能够在极端温度下稳定工作。
    - 低输出阻抗: 0.2Ω的输出阻抗使其在各种应用中表现出色。
    - 广泛应用: 适合用于调整电压和电流、反激式开关电源的次级侧调节等。

    4. 应用案例和使用建议


    应用场景:
    - 反激式开关电源: 在反激式SMPS中,TL431/TL432可用于次级侧电压调节。
    - 电压监控: 可以用作电压监控电路的一部分,确保系统电压的稳定。
    - 电流参考设定: 在需要精确电流设定的应用中,TL431/TL432是理想的选择。
    使用建议:
    - 散热设计: 在高温环境下使用时,确保良好的散热设计,避免器件过热损坏。
    - 布局建议: 尽量减少外部引线长度,提高电路的稳定性和可靠性。

    5. 兼容性和支持


    - 封装形式: 提供多种封装选项,如SOT-23-3、SOT-23-5、SOIC、PDIP、SOP等。
    - 支持服务: TI提供详尽的技术文档和支持服务,帮助客户快速解决问题并加速产品开发过程。

    6. 常见问题与解决方案


    常见问题:
    - 问题一:设备在高温下工作不稳定。
    - 解决方案:检查散热设计是否足够,必要时增加散热片或使用更高效的散热材料。
    常见问题:
    - 问题二:输出电压不准确。
    - 解决方案:重新校准参考电压,确保外部电阻值正确。

    7. 总结和推荐


    TL431/TL432凭借其高精度、宽温度范围和低噪声输出等优势,在多个应用领域具有很强的竞争力。针对不同应用场景和需求,提供了B、A和标准三个等级选择,能够满足不同的设计要求。对于需要高性能电压和电流参考设定的应用,强烈推荐使用TL431/TL432。此外,TI提供的全面支持和服务也为用户解决了后顾之忧。

TL431ACDE4参数

参数
最小输出电压 2.495V
噪声 - 0.1Hz 至 10Hz -
温度系数 -
噪声 - 10Hz 至 10KHz -
输出电流 100mA
输出类型 Adjustable
电流 - 阴极 -
工作电源电流 -
精度 1%
最大输出电压 2.495V~36V
最大串联VREF—输入电压 -
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
包装方式 管装

TL431ACDE4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL431ACDE4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS TL431ACDE4 TL431ACDE4数据手册

TL431ACDE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1243 ¥ 1.07
1000+ $ 0.1208 ¥ 1.0209
5000+ $ 0.1208 ¥ 1.0209
库存: 4928
起订量: 935 增量: 1
交货地:
最小起订量为:500
合计: ¥ 535
直接购买
加入购物车
