LM385Z-2.5/LFT2

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ Fixed 20mA 120µVrms 2.5V 2.5V 20μA ±3% TO-92-3 通孔安装 5.2mm*4.19mm*5.2mm
供应商型号: LM385Z-2.5/LFT2
供应商: 云汉优选
标准整包数: 1

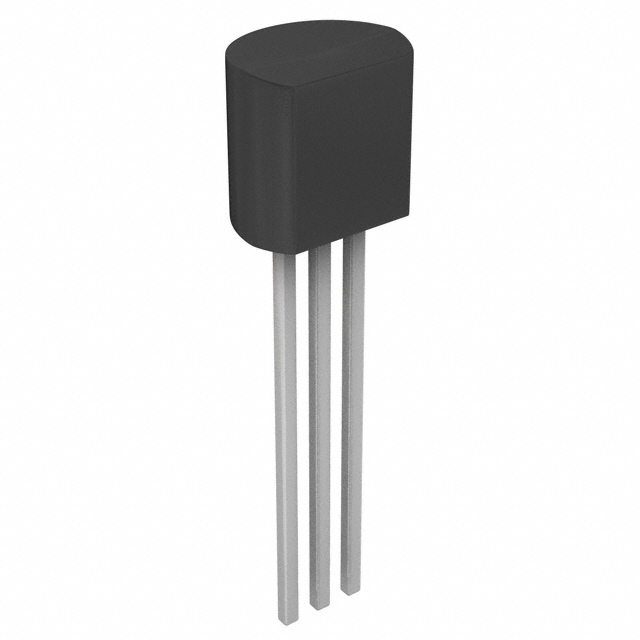

TEXAS INSTRUMENTS 电压基准芯片 LM385Z-2.5/LFT2

LM385Z-2.5/LFT2概述


    产品简介


    LM185-2.5-N、LM285-2.5-N、LM385-2.5-N 微功率电压参考二极管
    这些微功率电压参考二极管(LM185-2.5-N/LM285-2.5-N/LM385-2.5-N)是带隙电压调节器二极管,适用于广泛的应用领域。它们的工作电流范围为20 μA到20 mA,具有出色的温度稳定性和低动态阻抗。这些特性使得这些电压参考二极管非常适合于便携式仪表、稳压器和模拟电路,尤其是那些对电池寿命要求高的场合。

    技术参数


    绝对最大额定值:
    - 反向电流:30 mA
    - 正向电流:10 mA
    - 工作温度范围:
    - LM185-2.5-N:−55°C 到 +125°C
    - LM285-2.5-N:−40°C 到 +85°C
    - LM385-2.5-N:0°C 到 +70°C
    - 存储温度范围:−55°C 到 +150°C
    电气特性:
    - 初始精度:±20 mV(±0.8%)
    - 动态阻抗:0.6Ω
    - 低温度系数
    - 低噪声:120 μV(10 Hz 到 10 kHz)
    - 长期稳定性:20 ppm
    热特性:
    - 结点到环境热阻:180°C/W(0.4英寸引脚)
    - 结点到外壳热阻:N/A

    产品特点和优势


    - 高初始精度: ±0.8%的最大初始精度确保了在不同应用中的可靠性能。
    - 宽温度范围: 适用于极端环境,如工业控制和航空航天等领域。
    - 低动态阻抗: 减少电源波动对电路的影响,提高了电路的稳定性。
    - 低功耗: 极低的功耗使其适用于电池供电的应用。
    - 良好的长期稳定性: 适合长时间运行的应用。

    应用案例和使用建议


    应用案例:
    1. 宽输入范围参考: 如图15所示,可用于宽输入范围的电压参考。
    2. 微功率参考: 例如,由9V电池供电的应用(见图16)。
    3. 微功率5V和10V参考: 如图17和图18所示,适合各种需要精确电压参考的应用。
    使用建议:
    - 在使用过程中应注意不要超过绝对最大额定值,以避免损坏器件。
    - 建议在设计电路时加入合适的滤波电容,以进一步提高电路的稳定性和减少噪声干扰。

    兼容性和支持


    这些电压参考二极管提供了多种封装选择,包括TO-92、SOIC、SOT-23和无引线芯片载体封装。它们具有广泛的兼容性,适用于多种应用场合。此外,德州仪器提供详细的文档和支持服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    问题1:如何处理静电放电?
    - 解决方案: 器件有限的内置静电保护能力意味着在存储和处理时必须短接引脚或将器件放入导电泡沫中,以防止静电损坏MOS栅极。
    问题2:如何确保长期稳定性?
    - 解决方案: 选择符合长期内置温度系数的产品,如X前缀型号(30 ppm/°C),并注意环境温度的变化以保持长期稳定性。

    总结和推荐


    总结:
    这些微功率电压参考二极管具有高初始精度、宽温度范围、低动态阻抗和良好的长期稳定性,特别适合用于便携式仪表、稳压器和模拟电路。它们在各种环境下的可靠性能使其成为许多应用的理想选择。
    推荐:
    强烈推荐使用这些微功率电压参考二极管,特别是在对精度和可靠性要求较高的应用中。它们的技术参数和实际应用表现都证明了其优异的性能和广泛的适用性。如果您正在寻找一款高可靠性的电压参考二极管,那么这些产品无疑是您的理想选择。

LM385Z-2.5/LFT2参数

参数
最大输出电压 2.5V
最大串联VREF—输入电压 -
电流 - 阴极 20μA
精度 ±3%
最小输出电压 2.5V
噪声 - 0.1Hz 至 10Hz -
噪声 - 10Hz 至 10KHz 120µVrms
工作电源电流 -
输出电流 20mA
温度系数 150ppm/℃
输出类型 Fixed
长*宽*高 5.2mm*4.19mm*5.2mm
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

LM385Z-2.5/LFT2厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM385Z-2.5/LFT2数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM385Z-2.5/LFT2 LM385Z-2.5/LFT2数据手册

LM385Z-2.5/LFT2封装设计

查看详情并下载
Symbol
Footprint
3D Model
