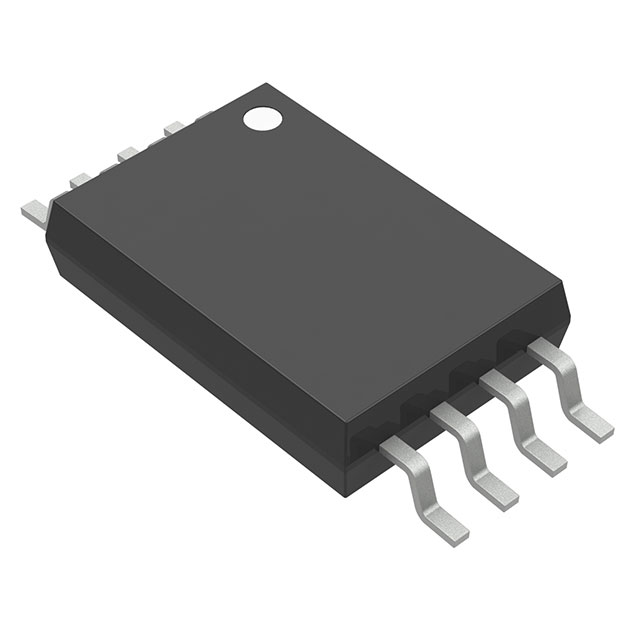

UCC38083PW

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 8.3V~15V Push-Pull 50KHz~1MHz 1A 500mV No 49% TSSOP-8 贴片安装
供应商型号: 25E-UCC38083PW
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS AC-DC稳压器 UCC38083PW

UCC38083PW概述

    # Texas Instruments UCC3808x PWM Controller: Comprehensive Overview

    1. 产品简介


    UCC3808x 系列是德州仪器(Texas Instruments)推出的一组BiCMOS脉宽调制(PWM)控制器,专为直流到直流(DC-DC)或离线式固定频率电流模式开关电源设计。这些控制器集成了推挽拓扑结构所需的双输出级,适用于高效率的开关模式电源供应器、通信领域的直流到直流转换器以及点负载或点使用功率模块等应用。此外,其推挽及半桥应用也使其成为低成本电路的理想选择。
    主要功能:
    - 提供可编程斜率补偿
    - 集成软启动功能(仅部分型号)
    - 周期性逐周期电流限制
    - 低启动电流(典型值:120 µA 和 1.5 mA 典型运行电流)
    - 内置带隙基准电压
    - 欠压锁定功能带滞回
    应用领域:
    - 高效开关模式电源
    - 电信领域直流到直流转换器
    - 点负载/点使用功率模块
    - 推挽与半桥电路应用

    2. 技术参数


    以下为UCC3808x系列的主要技术规格:
    | 参数 | 范围 | 单位 |
    |
    | 工作电压 | 7.6–15 | V |
    | 开关频率 | 50 kHz 至 1 MHz | Hz |
    | 最大输出电流 | 1 A(源极),1 A(沉极) | A |
    | 启动电流 | 120 µA 至 200 µA | µA |
    | 保护特性 | 欠压锁定,过流保护
    | 工作温度范围 | -40°C 至 85°C 或 0°C 至 70°C | °C |
    该系列具有灵活的振荡器频率调节能力,并支持单个外部组件的振荡器设计,从而简化了设计过程。此外,其高效的输出级可以驱动推挽配置的功率MOSFET。

    3. 产品特点和优势


    UCC3808x 系列凭借其多项独特功能在市场上脱颖而出:
    - 灵活的振荡器设计:通过设置外部电阻RT来控制频率,范围广泛(50 kHz至1 MHz),适应多种设计需求。
    - 高性能输出:每个输出级能提供高达1 A的峰值驱动能力,支持快速响应的推挽架构。
    - 精准的软启动功能:用户可根据具体应用调整软启动时间,以减少系统启动时的冲击。
    - 增强动态性能:集成内部滤波电容放电晶体管,改善动态响应并降低功耗。
    这些特性使得UCC3808x成为高效且可靠的电源管理解决方案,尤其适合对体积和效率要求较高的场合。

    4. 应用案例和使用建议


    应用案例:
    1. 电信领域直流到直流转换器:UCC3808x 在数据中心和基站的直流供电系统中得到了广泛应用,能够有效提升系统效率并降低成本。
    2. 高效率开关电源:针对便携式设备或嵌入式系统设计的小型化高效电源适配器,采用UCC3808x可实现高功率密度设计。
    3. 推挽式隔离电源:UCC3808x 推挽输出特性使其非常适合需要较高电压隔离的场景,如医疗设备或工业控制装置。
    使用建议:
    - 在高负载情况下,确保RT电阻的选择符合目标频率需求,同时优化滤波电容配置以避免过冲现象。
    - 对于快速启动的应用场景,推荐启用软启动功能以减轻系统压力。
    - 若需进一步降低功耗,可通过调整ISET电阻值优化补偿斜率。

    5. 兼容性和支持


    UCC3808x 系列提供多种封装选项(SOIC-8、PDIP-8和TSSOP-8),便于不同板级布局需求。所有型号均经过严格的电气测试,并提供官方技术支持文档及参考设计资源。
    此外,UCC3808x可轻松与其他主流功率半导体产品(如MOSFET)结合使用,形成完整的电源解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查RT电阻值是否符合设计要求 |
    | 启动时间过长 | 调整软启动时间设定 |
    | 过热保护触发 | 确保散热设计合理,增加散热片或降低功耗 |

    7. 总结和推荐


    UCC3808x系列PWM控制器以其卓越的性能和广泛的适用性,在现代电力电子领域占据了重要地位。其灵活的配置选项、高可靠性及强大的支持网络使其成为电源设计工程师的理想选择。
    综合评估:
    - 优点:出色的灵活性、高效率、易于集成。
    - 推荐指数:强烈推荐用于高效开关电源、通信和工业应用。
    总之,UCC3808x系列是您构建高性能电源系统的最佳伙伴!

UCC38083PW参数

参数
最小输入电压 -
电压 - 电源(Vcc/Vdd) 8.3V~15V
最小输出电压 -
内部开关 No
最大输入电压 -
隔离 -
击穿电压 -
故障保护 -
开关频率 50KHz~1MHz
拓扑 Push-Pull
最大输出电压 500mV
功率 -
输出电流 1A
占空比 49%
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 管装
