LM4431M3-2.5/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 电压基准芯片, 2.5V, SOT-23封装, ±2.0 %精确度, 表面贴装安装, 3引脚
供应商型号: LM4431M3-2.5/NOPB
供应商: 国内现货
标准整包数: 1000

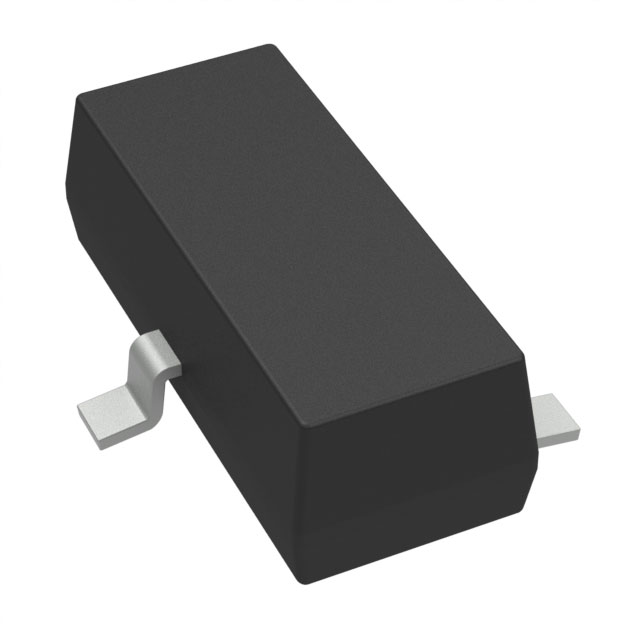

TEXAS INSTRUMENTS 电压基准芯片 LM4431M3-2.5/NOPB

LM4431M3-2.5/NOPB概述

    LM4431 Micropower Shunt Voltage Reference

    1. 产品简介


    LM4431 是一种微型功率弯曲校正电压参考芯片,专为便携式、电池供电设备和其他需要稳定电压参考的应用而设计。它采用小型封装(SOT-23),尺寸仅为 3 mm x 1.3 mm,非常适合空间受限的应用场合。LM4431 具有高稳定性,可在广泛的温度范围内保持输出电压精度,并且不需外部电容即可保持稳定运行。

    2. 技术参数


    - 输出电压:固定的反向击穿电压为 2.50V。
    - 温度系数:低温度系数,典型值为 30 ppm/°C。
    - 噪声:宽频带噪声,典型值为 35 μVrms(10 Hz 至 10 kHz)。
    - 工作电流范围:100 μA 到 15 mA。
    - 环境温度范围:商业级 0°C 至 +70°C。
    - 绝对最大额定值:
    - 反向电流:20 mA
    - 前向电流:10 mA
    - 功率耗散(TA = 25°C):306 mW
    - 存储温度:−65°C 至 +150°C

    3. 产品特点和优势


    LM4431 的主要优势包括:
    - 小封装:适用于空间受限的设计。
    - 无需外接电容:简化了电路设计和组装过程。
    - 稳定的输出电压:具有低温度系数和低噪声。
    - 宽工作电流范围:适合多种应用场景。
    这些特点使 LM4431 在便携设备、数据采集系统、仪表、过程控制等领域具有显著的应用优势。

    4. 应用案例和使用建议


    应用案例:
    - 便携式设备:由于其低功耗特性,LM4431 特别适合用于便携式设备,如手持设备和可穿戴设备。
    - 数据采集系统:LM4431 的高稳定性和低噪声使其成为数据采集系统的理想选择。
    - 过程控制:在工业环境中,LM4431 可以提供准确稳定的电压参考。
    使用建议:
    - 在设计电路时,确保外部电阻 RS 的选择适当,以便在不同条件下的电流消耗符合要求。
    - 注意 LM4431 封装内的寄生肖特基二极管,确保引脚 3 保持悬空或连接到引脚 2。

    5. 兼容性和支持


    LM4431 可以轻松集成到各种电路设计中,并且 TI(德州仪器)提供了丰富的技术支持和文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的外部电阻?
    - 解决方法:根据应用所需的负载电流和输入电压,计算合适的外部电阻值。可以通过公式 RS = (VIN - VR) / IL 来确定 RS。
    - 问题2:如何避免损坏 MOS 管?
    - 解决方法:在存储和处理过程中,将引脚短路或放置在导电泡沫中,以防止静电损坏。

    7. 总结和推荐


    LM4431 微功率弯曲校正电压参考芯片以其紧凑的封装、高稳定性和低功耗特性,成为了便携式和电池供电设备的理想选择。它在多种应用场合中表现出色,特别是在空间受限的设计中。鉴于其优异的性能和广泛的适用性,强烈推荐使用 LM4431 作为电压参考解决方案。

LM4431M3-2.5/NOPB参数

参数
温度系数 30ppm/℃
精度 ±2%
最大输出电压 2.5V
电流 - 阴极 100μA
输出类型 Fixed
噪声 - 10Hz 至 10KHz 35µVrms
最大串联VREF—输入电压 2.5V
输出电流 15mA
噪声 - 0.1Hz 至 10Hz -
最小输出电压 2.5V
工作电源电流 -
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LM4431M3-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4431M3-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4431M3-2.5/NOPB LM4431M3-2.5/NOPB数据手册

LM4431M3-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.776
2000+ ¥ 3.68
3000+ ¥ 3.584
库存: 204000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3776
