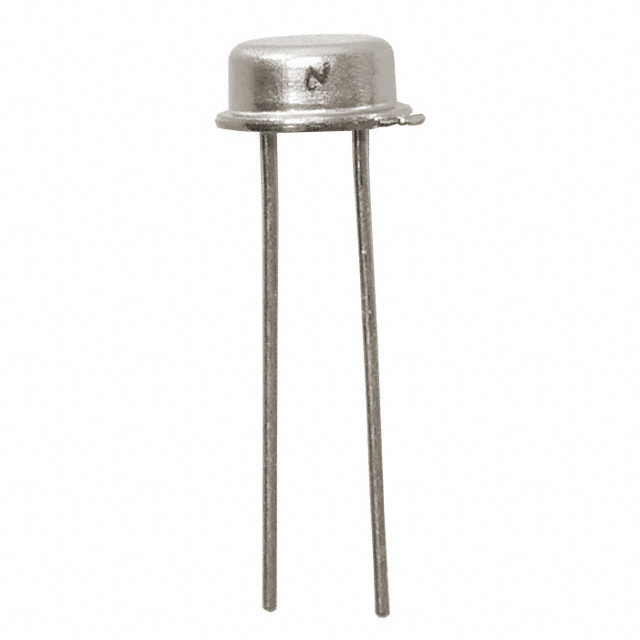

LM185H-1.2/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ Fixed 20mA 60µVrms 1.235V 1.235V 10μA ±1% TO-2 通孔安装 5.44mm(长度)*5.44mm(宽度)
供应商型号: LM185H-1.2/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电压基准芯片 LM185H-1.2/NOPB

LM185H-1.2/NOPB概述


    产品简介


    LM185-1.2-N/LM285-1.2-N/LM385-1.2-N 微功耗基准电压二极管
    LM185-1.2-N、LM285-1.2-N 和 LM385-1.2-N 是由德州仪器(Texas Instruments)生产的微功耗基准电压二极管。这些二极管具有高精度、低温度系数和低动态阻抗等特点,适用于各种电子电路,包括便携式设备、精密仪表、传感器接口和其他需要高稳定性和低噪声的应用场合。

    技术参数


    - 初始容差:±1% 和 ±2%
    - 操作电流:10μA 到 20mA
    - 动态阻抗:1Ω
    - 温度系数:低温度系数
    - 参考电压:1.235V
    - 宽泛的工作温度范围:
    - LM185-1.2-N:-55°C 至 +125°C
    - LM285-1.2-N:-40°C 至 +85°C
    - LM385-1.2-N:0°C 至 +70°C
    - 静态功耗:极低,适合微功耗电路
    - 封装类型:TO-92、SOT-23、SOIC 等多种选择
    - 绝对最大额定值:反向电流 30mA;正向电流 10mA;ESD 脆弱性 2kV

    产品特点和优势


    LM185-1.2-N、LM285-1.2-N 和 LM385-1.2-N 的独特之处在于其高精度和极低的温度系数。这些特性使得它们在需要高稳定性参考电压的应用中表现出色。由于其低功耗设计,这些基准电压二极管非常适合于电池供电的便携式设备。此外,其宽泛的工作温度范围使其能够在极端环境中可靠运行,提高了产品的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 图14:宽输入范围参考电路
    - 图15:9V电池供电的微功耗参考电路
    - 图16:1.5V电池供电的参考电路
    使用建议:
    - 为了确保长期稳定性,应在温度变化较大的环境中进行充分的热稳定性测试。
    - 在需要高精度的应用中,建议采用低噪声滤波电容来进一步减少输出电压的波动。
    - 在电池供电的应用中,建议使用外部限流电阻以防止过大的电流冲击。

    兼容性和支持


    LM185-1.2-N、LM285-1.2-N 和 LM385-1.2-N 可以与其他标准的电子元件和电路兼容。制造商提供详细的技术文档和支持,包括详细的电气特性、热特性及可靠性信息。如果您需要更多技术支持,可以直接联系德州仪器的销售办公室或分销商。

    常见问题与解决方案


    1. 问题:如何处理 ESD 敏感性?
    - 解决办法:在存储和处理过程中,应将引脚短接或放在导电泡沫中,以避免静电损坏 MOS 门。

    2. 问题:在高温环境下如何保证稳定性?
    - 解决办法:可以在更高的温度下进行测试,确保在规定的工作范围内稳定性。

    3. 问题:如何提高低噪声特性?
    - 解决办法:可以使用外部滤波电容来减少输出电压的波动。

    总结和推荐


    综上所述,LM185-1.2-N、LM285-1.2-N 和 LM385-1.2-N 微功耗基准电压二极管以其高精度、低温度系数和宽泛的工作温度范围成为精密测量和微功耗电路的理想选择。其广泛应用在电池供电设备、精密仪表和传感器接口等领域。德州仪器提供了详细的技术支持和丰富的资源,为开发人员提供了便利。因此,我们强烈推荐使用这些产品来满足您的电路需求。

LM185H-1.2/NOPB参数

参数
电流 - 阴极 10μA
最小输出电压 1.235V
输出类型 Fixed
精度 ±1%
最大输出电压 1.235V
工作电源电流 -
输出电流 20mA
噪声 - 10Hz 至 10KHz 60µVrms
温度系数 150ppm/℃
最大串联VREF—输入电压 -
噪声 - 0.1Hz 至 10Hz -
长*宽*高 5.44mm(长度)*5.44mm(宽度)
通用封装 TO-2
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

LM185H-1.2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM185H-1.2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM185H-1.2/NOPB LM185H-1.2/NOPB数据手册

LM185H-1.2/NOPB封装设计

查看详情并下载
Symbol
Footprint

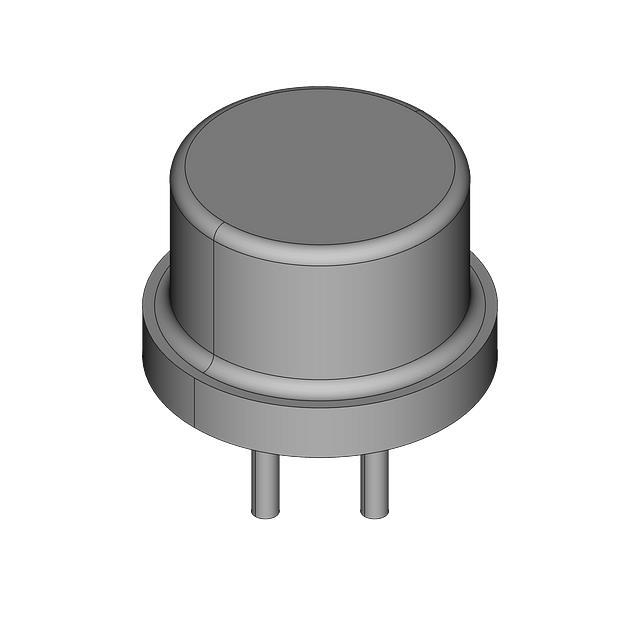

3D Model
