UCC2580D-2G4

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 8.5V~15V 反激,正激 隔离 No 66% 贴片安装
供应商型号: CSCS-UCC2580D-2G4
供应商: 海外现货
标准整包数: 1

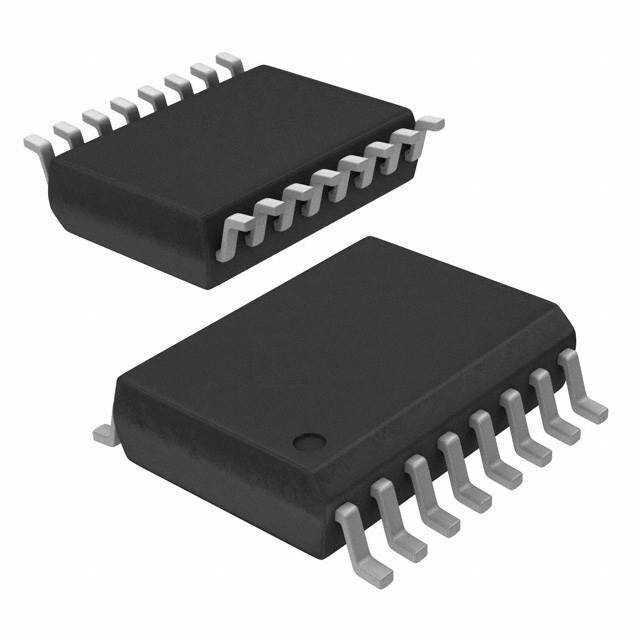

TEXAS INSTRUMENTS AC-DC稳压器 UCC2580D-2G4

UCC2580D-2G4概述

    # UCC3580系列PWM控制器技术手册

    产品简介


    UCC3580系列是一款专为单端主动钳位电路设计的PWM控制器芯片。该系列产品通过提供互补的主开关驱动及可编程死区时间(开关转换之间的延迟),实现了高效的脉宽调制功能。此外,它还具备电压模式控制、馈前操作以及磁芯变换器伏秒积限制等功能,适用于多种高效率电源拓扑结构,如主动钳位反激式转换器和同步整流器电路。
    主要功能
    - 辅助开关激活:提供辅助开关触发信号,补充主功率开关。
    - 死区时间可编程:在每个开关过渡之间设置可调死区时间。
    - 电压模式控制:支持馈前操作以提高系统稳定性。
    - 变压器伏秒积和PWM占空比限值可编程。
    应用领域
    - 单端主动钳位/同步整流变换器
    - 飞行器电源
    - 工业控制设备
    - 汽车电子系统

    技术参数


    以下是UCC3580系列芯片的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压(VDD) | 8.5 | 12 | 16 | V |
    | 输出电流(IOUT1) | 0.6 | 0.9 | 1.2 | A |
    | 最大频率(Frequency)| 370 | 400 | 430 | kHz |
    | 最大占空比(Maximum Duty Cycle) | 63 | 66 | 69 | % |
    工作环境
    - 储存温度范围:-65°C 至 +150°C
    - 结温范围:-55°C 至 +150°C
    - 引脚焊接温度(10秒):+300°C

    产品特点和优势


    UCC3580系列PWM控制器具有以下显著特点和优势:
    - 提供精确的死区时间调节能力,确保主副开关之间的安全切换。
    - 高效的电压模式控制策略,结合馈前操作技术,有效减少寄生元件引起的能量损耗。
    - 多种保护机制,如锁定关断和软启动功能,增强了系统的可靠性。
    - 超低启动电流(仅100µA),大幅降低了待机功耗。

    应用案例和使用建议


    示例场景
    假设在设计一款用于工业控制的高效能开关电源时,可以采用UCC3580作为核心控制单元。通过合理的外部电阻电容配置,实现所需的频率和死区时间设置。同时,利用其内置的过流保护和欠压锁定功能,确保整个系统的稳定运行。
    使用建议
    为了充分发挥UCC3580的优势,在实际应用过程中应注意以下几点:
    - 确保所有连接线的阻抗匹配良好,避免信号失真。
    - 对关键节点进行适当的滤波处理,防止电磁干扰影响正常工作。
    - 根据具体应用场景调整死区时间和输出波形参数,以获得最佳性能表现。

    兼容性和支持


    UCC3580系列支持多种封装形式,包括16引脚表面贴装(SOIC)和平行双列封装(DIP)。TI公司为其提供了详尽的技术文档和支持服务,包括软件开发工具链及样片申请渠道。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无任何反应 | 检查供电电压是否达到启动要求 |
    | 输出波形异常 | 重新校准振荡器相关元件 |
    | 温度过高导致器件失效 | 改善散热设计或降低负载功率 |

    总结和推荐


    综上所述,UCC3580系列PWM控制器凭借其强大的功能集、灵活的应用配置选项以及可靠的质量保证,在各类高性能开关电源的设计中表现出色。因此,我们强烈推荐这款产品给寻求高效能电源解决方案的专业人士。无论是针对复杂多样的工业应用还是新兴消费电子产品,UCC3580都能够满足绝大多数需求。

UCC2580D-2G4参数

参数
功率 -
隔离 隔离
电压 - 电源(Vcc/Vdd) 8.5V~15V
故障保护 -
占空比 66%
最小输入电压 -
拓扑 反激,正激
最小输出电压 -
最大输入电压 -
开关频率 -
输出电流 -
最大输出电压 -
击穿电压 -
内部开关 No
安装方式 贴片安装
零件状态 在售

UCC2580D-2G4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC2580D-2G4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UCC2580D-2G4 UCC2580D-2G4数据手册

UCC2580D-2G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
26+ $ 4.6728 ¥ 39.4852
库存: 36
起订量: 108 增量: 1
交货地:
最小起订量为:26
合计: ¥ 1026.61
