LM4040D30ILP

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ Fixed 15mA 35µVrms 3V 3V 82μA ±1% TO-92-3 通孔安装 4.83mm*3.43mm*3.68mm
供应商型号: LM4040D30ILP
供应商: 国内现货
标准整包数: 1000

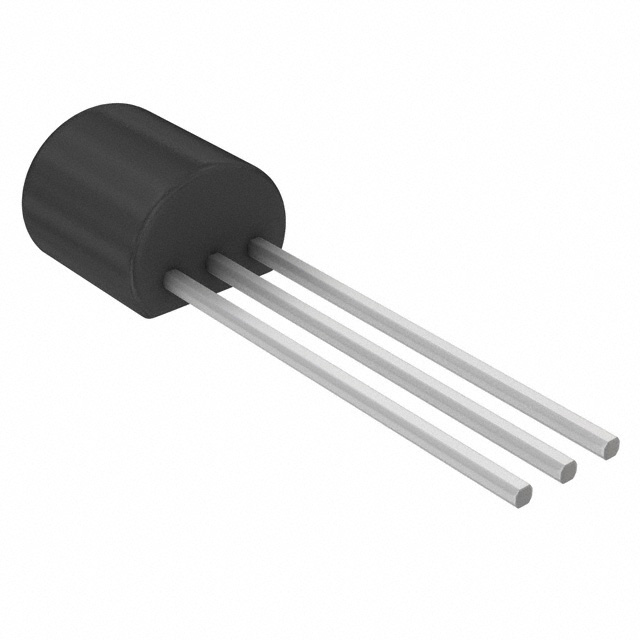

TEXAS INSTRUMENTS 电压基准芯片 LM4040D30ILP

LM4040D30ILP概述

    LM4040 Precision Micropower Shunt Voltage Reference

    1. 产品简介


    LM4040 是一种精密微功耗分流电压基准,适用于广泛的应用场景。这种器件提供多种固定输出电压(如 2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V),并具备低输出噪声、宽工作电流范围及良好的温度稳定性等特点。

    2. 技术参数


    - 输出电压:2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V。
    - 输出容差:
    - A 级:最大 0.1%,100ppm/°C
    - B 级:最大 0.2%,100ppm/°C
    - C 级:最大 0.5%,100ppm/°C
    - D 级:最大 1.0%,150ppm/°C
    - 低输出噪声:35μVRMS 典型值。
    - 工作电流范围:典型值 45μA 到 15mA。
    - 稳定负载能力:全电容负载稳定,无需输出电容。
    - 工作环境温度:工业温度范围为 -40°C 至 85°C;扩展温度范围为 -40°C 至 125°C。
    - 封装尺寸:
    - SOT-23: 2.92mm × 1.30mm
    - SC-70: 2.00mm × 1.25mm

    3. 产品特点和优势


    LM4040 具备如下特点:
    - 高精度输出:不同等级的输出容差确保了对高精度应用的支持。
    - 低噪声:35μVRMS 的低噪声保证了信号的纯净度。
    - 宽电流范围:从 45μA 到 15mA 的宽电流范围使得该器件适用于不同的电源配置。
    - 温度稳定性:具有极低的温度系数,能够在广泛的温度范围内保持稳定的输出电压。
    - 小体积:采用 SC-70 和 SOT-23-3 封装,非常适合空间受限的应用场合。

    4. 应用案例和使用建议


    LM4040 广泛应用于数据采集系统、能源基础设施、模拟输入模块、现场变送器、精密音频和汽车电子等领域。例如,在数据采集系统中,LM4040 可以作为高精度电压参考源,提高系统的整体测量精度。建议在使用过程中,选择适合应用需求的输出电压和等级,并考虑适当的散热措施以保持长期稳定性。

    5. 兼容性和支持


    LM4040 提供多种输出电压选项,易于与其他电子元器件兼容。德州仪器(Texas Instruments)提供了详尽的技术支持文档和客户支持服务,确保用户能够充分利用该器件的优势。

    6. 常见问题与解决方案


    1. 问题:在高温环境下,输出电压出现偏差。
    - 解决方案:确保使用适合高温环境的等级(如 C 级或 D 级),并注意散热设计以减少温度漂移的影响。

    2. 问题:噪声过大,影响系统性能。
    - 解决方案:检查电源和接地路径的设计,确保没有额外的干扰源。同时可以考虑增加外部滤波电路来降低噪声水平。

    7. 总结和推荐


    综上所述,LM4040 在高精度、低功耗和稳定性方面表现出色,适合多种应用场合。它不仅具有出色的电气特性,而且便于安装和使用,是工程师们值得信赖的选择。强烈推荐在需要高精度电压参考的项目中选用 LM4040。

LM4040D30ILP参数

参数
电流 - 阴极 82μA
工作电源电流 -
最大串联VREF—输入电压 -
输出电流 15mA
最小输出电压 3V
噪声 - 10Hz 至 10KHz 35µVrms
输出类型 Fixed
精度 ±1%
噪声 - 0.1Hz 至 10Hz -
温度系数 150ppm/℃
最大输出电压 3V
长*宽*高 4.83mm*3.43mm*3.68mm
通用封装 TO-92-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

LM4040D30ILP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4040D30ILP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4040D30ILP LM4040D30ILP数据手册

LM4040D30ILP封装设计

查看详情并下载
Symbol
Footprint
3D Model
