L293DNE

产品分类: 电机驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 600 mA输出 通用驱动器, 4.5 → 36V电源, PDIP引脚 16封装
供应商型号: L293DNE
供应商: 云汉优选
标准整包数: 1

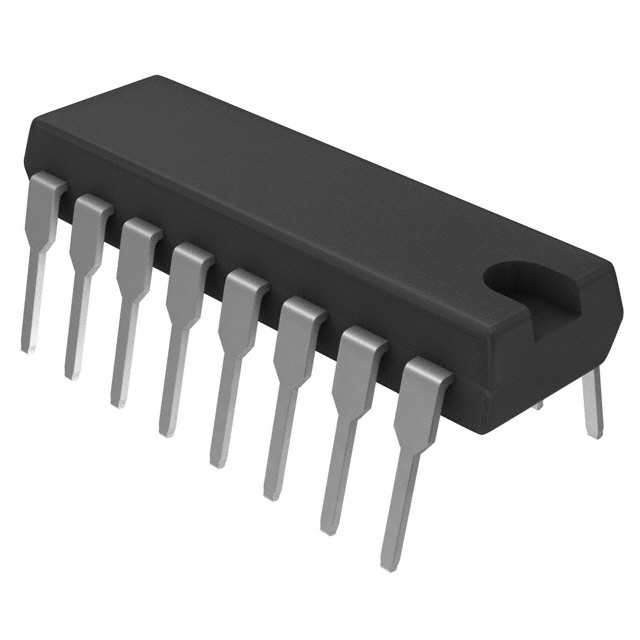

TEXAS INSTRUMENTS 电机驱动器 L293DNE

L293DNE概述

    电子元器件产品技术手册

    产品简介


    L293 和 L293D 是由德州仪器(Texas Instruments)生产的四通道半桥驱动器。这两款器件专为高电流应用设计,可用于驱动各种感性负载,如继电器、螺线管、直流电机和双极步进电机等。这些器件的广泛用途使其成为众多工业自动化和机器人技术中的理想选择。

    技术参数


    - 电源电压范围:4.5 V 至 36 V
    - 输入逻辑电压:最高可达7 V
    - 输出电流:
    - L293:每通道最大输出电流 1 A
    - L293D:每通道最大输出电流 600 mA
    - 峰值输出电流:
    - L293:每通道峰值输出电流 2 A
    - L293D:每通道峰值输出电流 1.2 A
    - 工作温度范围:0°C 至 70°C
    - 热阻:RθJA 36.4 °C/W(L293/L293D)

    产品特点和优势


    - 宽电压范围:支持4.5 V 至 36 V 的宽电源电压范围,满足不同应用场景需求。
    - 高电流输出能力:L293 输出电流高达 1 A,L293D 输出电流为 600 mA,可驱动大功率电机和其它高电流负载。
    - 内置 ESD 保护:内置静电放电保护机制,提高产品可靠性。
    - 低功耗设计:采用独立的 VCC1 和 VCC2 电源设计,有效减少功耗。
    - 兼容性好:与多种微控制器和其他标准逻辑电路兼容。

    应用案例和使用建议


    - 典型应用:L293 可用于驱动两相电机,L293D 则适合于两相电机和直流电机的控制。例如,在驱动两相电机时,需提供 5 V 电压至 VCC1,并连接到合适的逻辑输入水平。VCC2 需连接到能够提供所需电流和电压的电源。
    - 使用建议:在设计中确保每个通道的电流不超过规定值,注意散热设计以避免过热。详细的设计过程参见技术手册中的“设计要求”和“布局示例”。

    兼容性和支持


    - 兼容性:L293 和 L293D 均支持与各种微控制器和标准逻辑电路的兼容。
    - 技术支持:德州仪器提供了丰富的技术支持资源,包括文档链接、社区资源和技术支持页面,帮助用户解决实际问题。

    常见问题与解决方案


    - 问题一:电机无法正常启动。
    - 解决方案:检查电源电压是否在推荐范围内,并确认接线无误。
    - 问题二:电机输出电流不稳定。
    - 解决方案:确保电路中的散热措施到位,避免因过热导致输出电流不稳。
    - 问题三:电机转速异常。
    - 解决方案:检查控制信号是否正确,并重新调整控制逻辑。

    总结和推荐


    L293 和 L293D 系列四通道半桥驱动器凭借其高电流输出能力和宽电压范围的应用灵活性,适用于各种电机驱动及高电流负载的应用场景。在遵循正确的设计和使用规范下,这两款器件表现出色且可靠,强烈推荐在各类高电流需求的应用中选用。

L293DNE参数

参数
功率 -
电压 - 负载 4.5V~36V
额定电流 -
功能 Control and Power Stage,Driver - Fully Integrated
电机类型 双极电机
最大工作供电电压 36V
拓扑 半桥(4)
工艺 Bipolar
接口类型 Parallel
最小工作供电电压 4.5V
电机类型 - AC,DC 有刷直流
长*宽*高 19.8mm*6.35mm*4.57mm
通用封装 PDIP-16
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,管装
