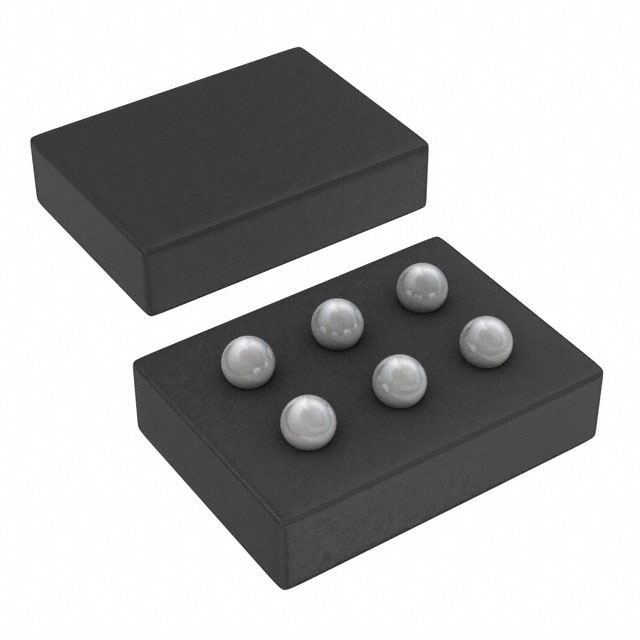

LMH2120UM/NOPB

产品分类: RF检测器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 鉴频鉴相器, 8GHz, 6引脚, DSBGA(YFZ)封装
供应商型号: LMH2120UM/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS RF检测器 LMH2120UM/NOPB

LMH2120UM/NOPB概述


    产品简介


    产品名称:LMH2120
    产品类型:6 GHz线性均方根(RMS)功率检测器
    主要功能:该产品具有高动态范围(40 dB),能够精确测量射频信号的功率。其独特的线性均方根响应使其特别适用于测量调制射频信号的功率,尤其是在这些信号表现出显著峰值与平均值比的情况下。
    应用领域:主要用于多模式、多频段的射频功率控制,包括但不限于GSM/EDGE、CDMA/CDMA2000、W-CDMA、OFDMA和LTE等通信系统。

    技术参数


    - 频率范围:50 MHz至6 GHz
    - 输入功率范围:-35 dBm至5 dBm
    - 电源电压:2.7V至5V
    - 线性度:线性斜率优于±0.5 dB
    - 温度范围:-40°C至+85°C
    - 封装:6引脚DSBGA
    - 线性动态范围:对于±1 dB线性一致性误差,动态范围为37至41 dB;对于±3 dB线性一致性误差,动态范围为44至48 dB

    产品特点和优势


    - 线性度高:LMH2120具备高度线性,尤其是在线性斜率和截距上表现优异。
    - 宽温度范围适应性:温度变化对性能影响极小,适合各种复杂环境。
    - 低功耗:在关闭状态下,功耗极低,有助于延长系统的电池寿命。
    - 紧凑封装:6引脚DSBGA封装,适合空间受限的应用场景。
    - 多功能操作:多频段操作能力使得它能够在多种无线标准之间切换,适应性强。

    应用案例和使用建议


    应用场景:
    - 通信基础设施:如基站中的功率监控系统。
    - 移动设备:如智能手机和平板电脑中的功率检测。
    - 雷达系统:用于监测发射信号的功率。
    使用建议:
    - 在设计电路时,确保连接所有必要的接地端(如C1和B2),以获得最佳性能。
    - 使用合适的耦合器或分压器来适应不同的输入信号电平。
    - 在系统设计中加入适当的滤波器,以减少输出噪声。

    兼容性和支持


    - 兼容性:LMH2120可与多种耦合器和分压器配合使用,适用于各类射频系统。
    - 支持:德州仪器提供了详尽的技术文档和客户支持服务,包括在线论坛、电话和技术咨询。

    常见问题与解决方案


    - 问题1:如何正确设置电源电压?
    - 解决方案:确保电源电压在2.7V到5V范围内,避免超过绝对最大额定值。

    - 问题2:设备在启用后不工作怎么办?
    - 解决方案:检查EN引脚是否已正确配置为高电平(EN=High),确保没有外部短路或其他干扰。

    总结和推荐


    综述:LMH2120凭借其高精度、宽动态范围和良好的温度稳定性,是一款出色的射频功率检测器。它在多种无线通信标准下的广泛适用性,使其成为多模式、多频段射频系统设计的理想选择。
    推荐:强烈推荐在需要高精度射频功率测量的应用中使用LMH2120。其卓越的线性度和广泛的适用范围将帮助工程师实现更可靠的系统设计。

LMH2120UM/NOPB参数

参数
最小工作供电电压 2.7V
输入范围 -35dBm~5dBm
典型供电电流 2.9mA
最大工作频率 6GHz
最大工作供电电压 5V
可编程性 -
典型工作供电电压 2.7V~5V
最小工作频率 50MHz
动态范围 40dB
精度 ±0.5dB
射频类型 CDMA,GSM,EDGE,W-CDMA
1.28mm(Max)
880μm(Max)
270μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
