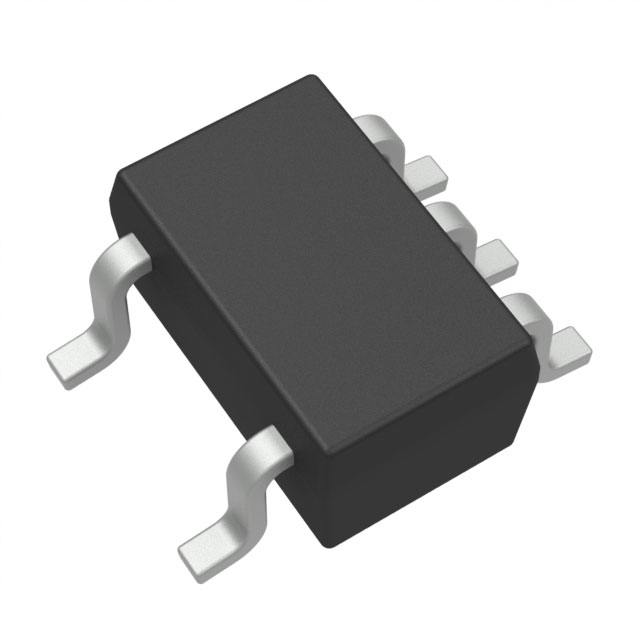

LM4040D25IDCKT

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ fixed 15mA 35µVrms 2.5V 2.5V 80μA ±1% SC-70-5 贴片安装 2mm*1.25mm*900μm
供应商型号: LM4040D25IDCKT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电压基准芯片 LM4040D25IDCKT

LM4040D25IDCKT概述


    产品简介


    LM4040精密微功率分流电压基准
    LM4040系列是一款由德州仪器(Texas Instruments)生产的分流电压基准。它具有多种固定输出电压,如2.048V、2.5V、3V、4.096V、5V、8.192V和10V。LM4040广泛应用于数据采集系统、能源基础设施、模拟输入模块、现场发射器、精密音频和汽车电子等领域。这款器件以其稳定的性能和广泛的温度适应性而受到市场的青睐。

    技术参数


    - 固定输出电压:2.048V、2.5V、3V、4.096V、5V、8.192V和10V
    - 输出容差和温度系数:
    - A级:最大0.1%,100ppm/°C
    - B级:最大0.2%,100ppm/°C
    - C级:最大0.5%,100ppm/°C
    - D级:最大1.0%,150ppm/°C
    - 低输出噪声:35μVRMS典型值
    - 宽工作电流范围:45μA至15mA
    - 稳定性:适用于所有容性负载,无需输出电容器
    - 工作温度范围:扩展温度范围:-40°C至125°C

    产品特点和优势


    - 高精度和稳定性能:具备低输出噪声和低温漂特性,确保输出电压在较宽的工作电流和温度范围内保持稳定。
    - 易于使用:无需外部电容器,结构简单,便于集成。
    - 广泛的应用温度范围:-40°C至125°C的宽温度范围使LM4040能够适应各种恶劣环境。
    - 灵活性:提供四种不同等级的产品,满足不同应用需求和成本效益要求。

    应用案例和使用建议


    应用案例:
    - 数据采集系统:适用于工业控制和测量系统,能够提供高精度的参考电压。
    - 汽车电子:适用于汽车传感器和控制系统,确保在宽温度范围内仍能保持稳定的性能。
    - 精密音频:适用于音频设备,提供稳定的基准电压以确保音质。
    使用建议:
    - 选择适当的等级(A/B/C/D)来满足不同的精度和成本需求。
    - 确保电路设计时考虑到工作电流和温度范围,以充分发挥LM4040的性能优势。
    - 对于高精度要求的应用,建议采用A级或B级的产品。

    兼容性和支持


    - 兼容性:LM4040系列具有多种封装形式(SC-70和SOT-23-3),方便不同应用场景下的选择。
    - 支持:德州仪器提供了详细的技术文档和在线支持资源,帮助用户更好地理解和应用LM4040。

    常见问题与解决方案


    - 问题1:如何选择正确的LM4040等级?
    - 解决方案:根据应用所需的精度和成本,选择A级或B级以获得更高的精度,或选择C级或D级以获得更好的成本效益。

    - 问题2:如何保证LM4040的稳定性?
    - 解决方案:确保电路设计时考虑到工作电流和温度范围,避免过载和极端温度情况。

    总结和推荐


    综述:
    LM4040系列是一种高精度、稳定且易于使用的分流电压基准,适合在多种应用环境中使用。它的温度稳定性和高精度使其成为众多领域的理想选择。
    推荐:
    鉴于LM4040系列在精度、稳定性和应用广泛性方面的优异表现,强烈推荐该产品用于需要高精度和宽温度范围应用的设计。无论是工业自动化还是消费电子产品,LM4040都是一个值得信赖的选择。

LM4040D25IDCKT参数

参数
工作电源电流 -
温度系数 150ppm/℃
最大输出电压 2.5V
噪声 - 0.1Hz 至 10Hz -
最大串联VREF—输入电压 -
输出类型 fixed
电流 - 阴极 80μA
精度 ±1%
输出电流 15mA
最小输出电压 2.5V
噪声 - 10Hz 至 10KHz 35µVrms
长*宽*高 2mm*1.25mm*900μm
通用封装 SC-70-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LM4040D25IDCKT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4040D25IDCKT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4040D25IDCKT LM4040D25IDCKT数据手册

LM4040D25IDCKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
