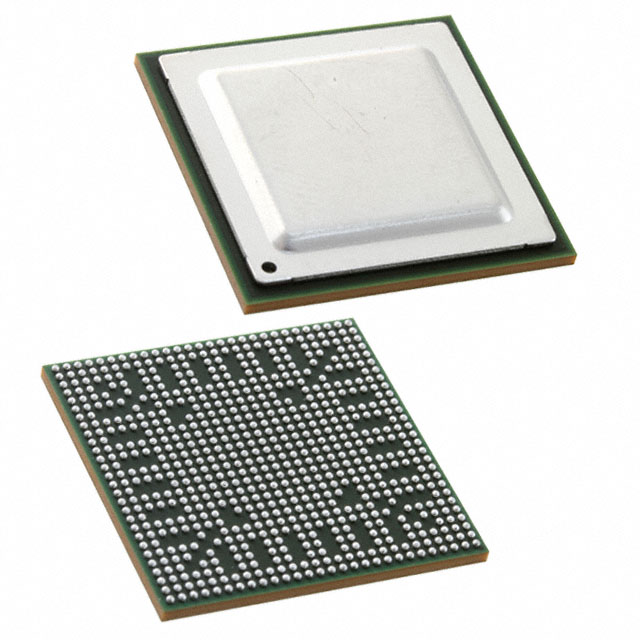

TMS320DM8127SCYED2

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5V,1.8V,3.3V CAN,Ethernet,I2C,MMC,McASP,McBSP,SD,SPI,UART,USB 32bit DaVinci,TMS320C674x,ARM Cortex A8 64KB ROM 48KB 2 600MHz,1GHz 32KB,32KB FCBGA-648 贴片安装 2.5mm(高度)
供应商型号: TMS320DM8127SCYED2
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320DM8127SCYED2

TMS320DM8127SCYED2概述


    产品简介


    TMS320DM8127 DaVinci视频处理器
    TMS320DM8127是一款高性能系统级芯片(SoC),专为图像传感器接口(ISIF)、高清视频处理、音频处理以及其他多媒体功能而设计。它具备强大的计算能力、丰富的接口和支持多种协议的能力,广泛应用于IP网络摄像头、工业自动化网络摄像头、立体相机、视频监控、高清视频会议、汽车黑盒子、家庭视听设备等领域。

    技术参数


    - 处理器核心:
    - ARM Cortex-A8 RISC处理器,最高主频可达1GHz。
    - C674x VLIW浮点DSP,最高主频750MHz,提供高达6000 MIPS和4500 MFLOPS的性能。

    - 内存:
    - 32KB指令缓存和32KB数据缓存。
    - 256KB L2缓存。
    - 64KB RAM。
    - 48KB引导ROM。
    - 128KB片上RAM。

    - 视频处理:
    - 高清视频处理子系统(HDVPSS)。
    - 支持165 MHz高清视频捕获输入和输出。
    - 两个165 MHz高清视频显示输出。

    - 接口:
    - 双端口以太网MAC(10/100/1000 Mbps)。
    - 两个USB 2.0端口(高、全速主机或客户机,OTG支持)。
    - PCIe x1 Gen2接口。
    - 六个UART(带有IrDA和CIR支持)。
    - 四个SPI串行接口。
    - 三个MMC/SD/SDIO串行接口。
    - 四个I2C主/从接口。
    - 一个并行摄像机接口(CAM)。
    - 128个通用GPIO引脚。

    - 电源管理:
    - 多个独立的核心电源域。
    - 支持三种操作点(OPP100, OPP120, OPP166)。


    产品特点和优势


    TMS320DM8127具有以下独特功能和优势:
    - 高性能:强大的ARM Cortex-A8和C674x VLIW浮点DSP核,提供卓越的计算能力。
    - 多媒体支持:支持复杂的视频编解码、高清视频处理和多媒体应用。
    - 丰富的接口:多种通信接口确保与其他设备和系统的高效连接。
    - 灵活的内存管理:支持多种内存配置,提高系统效率。
    - 全面的开发工具支持:提供C编译器、汇编优化工具和Windows调试接口,简化开发流程。

    应用案例和使用建议


    TMS320DM8127广泛应用于多个领域,如IP网络摄像头、工业自动化网络摄像头、立体相机、视频监控、高清视频会议、汽车黑盒子和家庭视听设备。例如,在视频监控领域,它可以实时处理高清视频流,并通过网络传输到监控中心;在高清视频会议方面,它可以提供高质量的视频编解码和音频处理,确保会议体验。
    使用建议:
    - 在视频监控应用中,应配置适当的内存大小和处理器频率,以确保实时处理的稳定性。
    - 在汽车黑盒子中,考虑使用高速存储接口(如DDR3)以确保快速记录和回放视频。

    兼容性和支持


    TMS320DM8127与其他许多设备和标准兼容,如USB 2.0、PCIe 2.0、Ethernet MAC Switch等。德州仪器提供了详尽的技术支持文档、社区资源以及开发工具,帮助开发者更好地理解和使用该芯片。

    常见问题与解决方案


    常见问题与解决方案:
    1. 如何设置GPIO?
    - 参考《GPIO用户指南》进行详细设置。
    2. 如何优化视频处理性能?
    - 通过调整处理器频率和内存配置来优化视频处理性能。
    3. 如何进行嵌入式系统调试?
    - 使用JTAG接口进行调试,参考《嵌入式系统调试指南》进行详细设置。

    总结和推荐


    TMS320DM8127是一款高度集成、功能强大的系统级芯片,特别适用于需要强大处理能力和丰富接口的多媒体应用。其卓越的性能、丰富的接口和强大的开发工具使其在市场上具有很强的竞争力。强烈推荐用于视频监控、工业自动化和高清视频处理等领域。

TMS320DM8127SCYED2参数

参数
程序存储器大小 48KB
数据总线宽度 32bit
RAM大小 64KB
最大时钟频率 600MHz,1GHz
L1缓存指令存储器 32KB,32KB
最大工作供电电压 -
内核数 2
最小工作供电电压 -
速度 -
核心处理器 DaVinci,TMS320C674x,ARM Cortex A8
接口类型 CAN,Ethernet,I2C,MMC,McASP,McBSP,SD,SPI,UART,USB
I/O电压 1.5V,1.8V,3.3V
程序存储器类型 ROM
长*宽*高 2.5mm(高度)
通用封装 FCBGA-648
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TMS320DM8127SCYED2厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320DM8127SCYED2数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320DM8127SCYED2 TMS320DM8127SCYED2数据手册

TMS320DM8127SCYED2封装设计

查看详情并下载
Symbol
Footprint
3D Model
