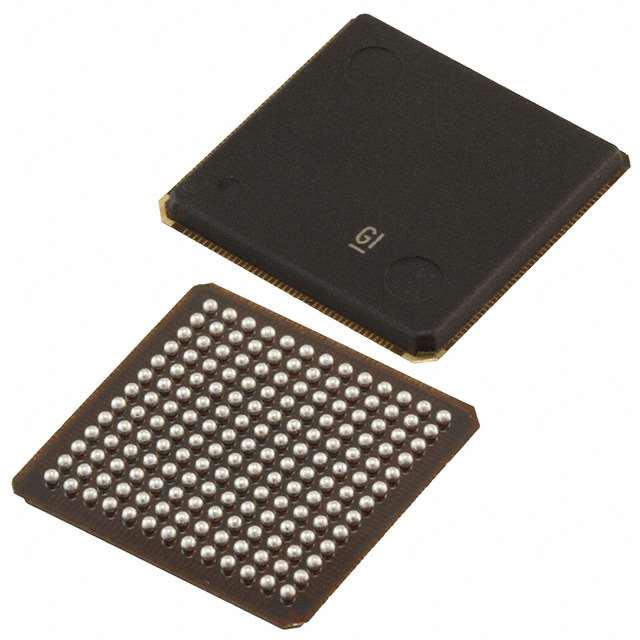

TMS320VC5441ZGU

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.3V Host Interface,McBSP 16bit C54x 1.25MB EXTERNAL 1.6V 133MHz BGA-169 固定安装,贴片安装
供应商型号: 296-32774-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320VC5441ZGU

TMS320VC5441ZGU概述

    TMS320VC5441 固定点数字信号处理器技术手册

    产品简介


    TMS320VC5441是一款由德州仪器(Texas Instruments)设计的固定点数字信号处理器(DSP)。它主要用于实现高效能的信号处理任务,如语音编码、图像处理和控制应用。TMS320VC5441具有强大的计算能力和高效的内存管理,适用于各种工业控制、通信系统以及消费电子领域。

    技术参数


    - 存储器结构:TMS320VC5441包含多个存储器子系统,包括DARAM、共享RAM、扩展数据和程序存储器。这种多级存储结构提供了高效率的数据访问。

    - 外围接口:支持直接内存访问(DMA)、双向主机端口接口(HPI16)、多通道缓冲串行端口(McBSP)、硬件定时器、看门狗定时器、软件可编程锁相环(PLL)以及通用输入输出(GPIO)。
    - 电源要求:建议操作条件包括电源电压为3.3V,工作温度范围为-40°C至+85°C。
    - 电气特性:绝对最大额定值包括电源电压范围、引脚电流和功耗限制。详细的电气特性描述见第5章。
    - 时序参数:包括复位、中断、外部标志、定时器、看门狗定时器和GPIO的时间参数。具体时序参见第5章。

    产品特点和优势


    TMS320VC5441的主要特点是其高度集成的存储器管理和多种外设接口。这些特性使其能够轻松实现复杂的数据处理任务,并且可以显著减少开发时间和成本。此外,它还具备低功耗特性和广泛的温度适应性,使其能够在严苛的工业环境中稳定运行。

    应用案例和使用建议


    TMS320VC5441广泛应用于语音编码器、图像处理模块和控制系统中。例如,在一个典型的语音编解码器应用中,TMS320VC5441可以通过其强大的计算能力实现实时的音频处理。对于此类应用,我们建议充分了解系统的具体需求,并根据系统的要求配置合适的存储器映射和外设接口。

    兼容性和支持


    TMS320VC5441支持多种封装形式,包括GGU(169球微星BGA)和PGF(176引脚低轮廓四方扁平封装)。德州仪器提供了详尽的技术文档和支持,包括数据手册、参考设计和开发工具,以帮助用户快速上手。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决办法:
    - Q: 系统在复位后无法正常启动?
    - A: 检查电源电压是否符合推荐值,确保正确连接所有必要的电源和接地引脚。

    - Q: 遇到存储器访问错误?
    - A: 检查存储器映射配置是否正确,确认所有存储器区域均已正确初始化。

    总结和推荐


    TMS320VC5441是一款功能强大、可靠性高的数字信号处理器。它在存储器管理和外设接口方面的出色表现,使其成为许多信号处理应用的理想选择。强烈推荐在需要高性能实时信号处理的应用中使用TMS320VC5441。德州仪器提供的全面支持文档也使得开发者能够更加容易地利用该芯片的强大功能。

TMS320VC5441ZGU参数

参数
I/O电压 3.3V
程序存储器大小 -
数据总线宽度 16bit
内核数 -
最大工作供电电压 -
RAM大小 1.25MB
速度 -
L1缓存指令存储器 -
接口类型 Host Interface,McBSP
程序存储器类型 EXTERNAL
核心处理器 C54x
最小工作供电电压 1.6V
最大时钟频率 133MHz
通用封装 BGA-169
安装方式 固定安装,贴片安装
零件状态 停产
包装方式 托盘

TMS320VC5441ZGU厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320VC5441ZGU数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320VC5441ZGU TMS320VC5441ZGU数据手册

TMS320VC5441ZGU封装设计

查看详情并下载
Symbol
Footprint
3D Model
